Выбор лучшего VTX (видеопередатчика) для FPV дронов - руководство для новичков

Что такое видео передатчик (VTX) для FPV дронов

Видео передатчик (VTX) — это ключевой компонент системы полета по приборам (FPV), который беспроводным способом передает изображение с камеры на очки пилота. При выборе VTX на 5,8 ГГц важно учитывать такие параметры, как размер, функциональность, поддержка каналов, точность передачи частоты, а также мощность и дальность сигнала. Это поможет избежать помех другим пилотам и обеспечит более качественный и стабильный сигнал во время полета.

Аналоговые и цифровые системы FPV

Аналоговая система FPV

Аналоговые системы используются уже много лет. Они обеспечивают качество изображения, близкое к старым телевизорам — не очень четкое, с "снегом" и шумами, особенно при слабом сигнале. Однако задержка минимальна, что делает их идеальными для гонок и быстрого полета.

Плюсы:
- Низкая задержка.
- Доступная цена.
- Совместимость между разными брендами.
Минусы:
- Низкое качество изображения.
- Шумы при слабом сигнале.

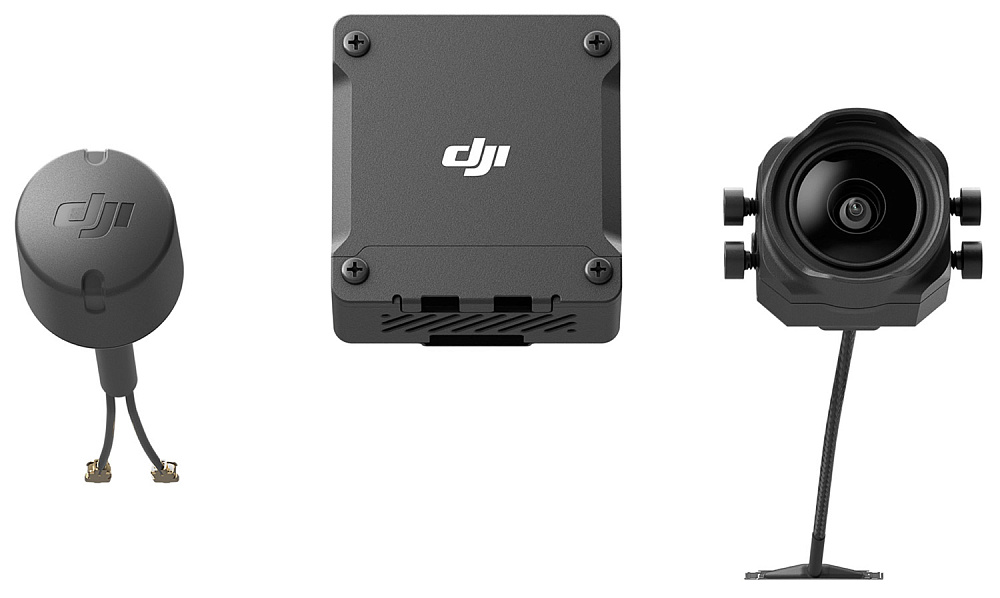

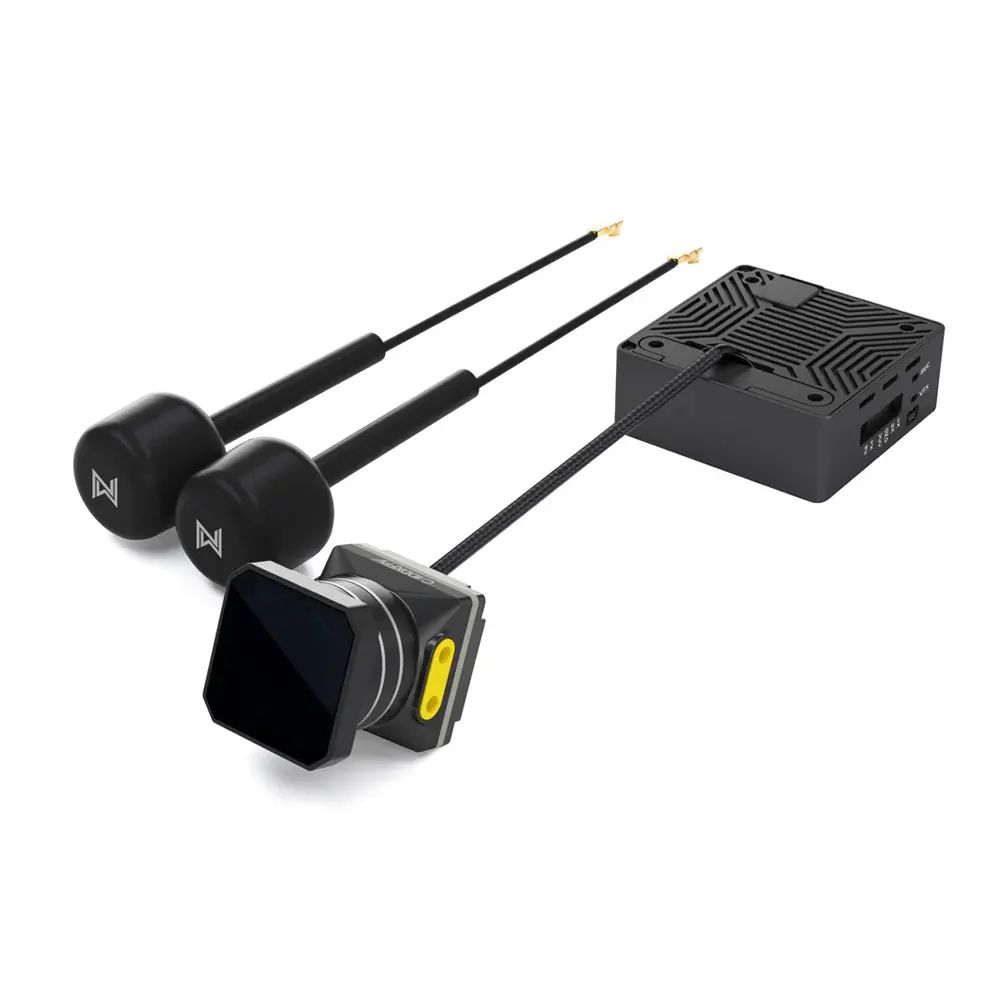

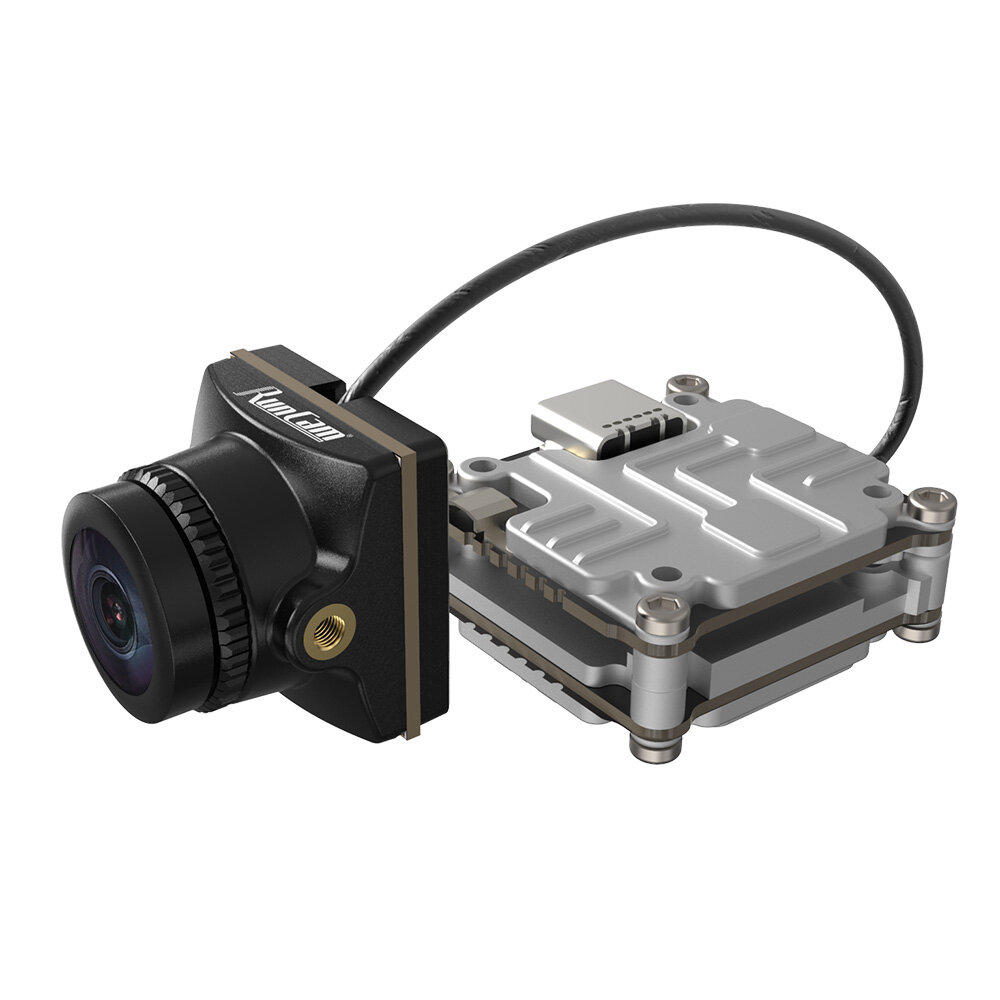

Цифровая система FPV

Цифровые системы появились в 2018 году благодаря DJI. Они обеспечивают HD-качество изображения, почти как современный телевизор. Задержка немного выше, чем у аналоговых, но это приемлемо для большинства пользователей.

Плюсы:
- Высокое качество изображения.
- Четкий сигнал даже на больших расстояниях.
- Поддержка стабилизации и записи.
Минусы:
- Более высокая цена.
- Несовместимость между различными системами (DJI, Walksnail, HDZero).

Если вы новичок или планируете заниматься гонками — выбирайте аналоговую систему. Если важнее качество изображения и современные технологии — цифровая система будет лучшим решением.

Качество изображения

Качество изображения больше зависит от самой камеры, а не от VTX. Однако хороший VTX может улучшить сигнал и стабильность передачи, особенно в сложных условиях.

Качество сигнала

Основные факторы влияющие на качество сигнала:

Антенны (тип, расположение, поляризация).
Стабильность несущей частоты.
Чистота сигнала [Чистота сигнала].

Для аналоговых VTX важна чистота сигнала и отсутствие помех другим пилотам. Для цифровых систем часто используется диверсивный режим с двумя антеннами.

Типы антенных разъемов

SMA / RP-SMA: крупные, с резьбой. Распространены, но требуют аккуратности.
U.FL (IPEX): маленькие, подходят для мини-дронов, но менее надежны.
MMCX: баланс между размером и прочностью, но не так распространены.

Питание VTX

VTX можно запитать:

Напрямую от LiPo (до 6S).
Через BEC на полетном контроллере.
С помощью LC-фильтра или конденсаторов для снижения шума.

Не забывайте использовать фильтрацию питания, чтобы избежать помех в видео.

Мощность VTX

Мощность измеряется в милливаттах (мВт):

25 мВт — для помещений и группового полета.
200–600 мВт — оптимально для улицы.
800 мВт и выше — для дальних полетов.

Чем выше мощность — тем больше тепла и риск перегрева VTX.

Частоты и каналы

Частоты FPV находятся в диапазоне 5,8 ГГц. Для аналоговых систем доступно 40 каналов (A/B/E/F/R), для цифровых — 8 каналов. При полете в группе важно правильно выбрать канал, чтобы избежать помех.

Микрофон на борту

Некоторые VTX имеют встроенный микрофон, чтобы слышать звук двигателей. Это помогает лучше ощущать полет, особенно на дальних дистанциях.

Советы и рекомендации

Никогда не включайте VTX без антенны — это может повредить устройство.
Используйте конденсаторы и фильтры для снижения шума.
Избегайте контакта между антенной и карбоновым шасси.
Используйте качественные антенны для увеличения дальности.

Что такое чистота сигнала?

Чистота сигнала — это мера того, насколько сигнал VTX соответствует заданной частоте и не содержит лишних побочных шумов или гармоник. Чем "чище" сигнал:

тем меньше помех другим пилотам,
тем лучше приёмник может обрабатывать полезный сигнал,
тем выше стабильность изображения на больших расстояниях.

Если сигнал "грязный", он может содержать:

лишние побочные частоты (гармоники),
фазовый шум,
нестабильность частоты.

Это ухудшает работу системы и создаёт помехи для других.

Что такое динамический диапазон?

Динамический диапазон — это разница между самым слабым и самым сильным сигналом, который может обрабатывать приёмник без потери качества. В контексте FPV:

Высокий динамический диапазон позволяет приёмнику правильно принимать сигнал даже когда:
- Сигнал очень слаб (например, на краю дальности).
- Есть сильные помехи от других источников.
- Пилоты летают рядом друг с другом.

Как чистота сигнала связана с динамическим диапазоном?

Связь между ними заключается в том, что "грязный" сигнал занимает больше спектра, чем должен, и тем самым снижает эффективный динамический диапазон приёмника.

Объяснение простыми словами:

Представьте, что эфир — это дорога, а каждый канал — это полоса движения.

Если ваш VTX использует только свою "полосу" (чистый сигнал), то приёмник легко его ловит, даже если он слабый.
Если ваш сигнал "расплывается" по соседним полосам (грязный сигнал), то:
- Он мешает другим пилотам.
- Приёмник начинает путать сигналы.
- Эффективный динамический диапазон снижается — потому что вместо одного полезного сигнала, приёмник получает шум.

Таким образом:

Чем чище сигнал, тем меньше он мешает другим и тем лучше используется весь доступный динамический диапазон приёмника.

На практике

Хорошие VTX (например, TBS Unify Pro, Rush Nano, ImmersionRC TX) имеют фильтры и стабилизированные генераторы, чтобы обеспечить высокую чистоту сигнала.
Это особенно важно при групповых полётах, где много пилотов используют близкие каналы.
Грязный сигнал может привести к помехам даже на удалённых каналах, снижая общий динамический диапазон всей системы.

Вывод

Параметр	Значение для чистого сигнала
Динамический диапазон	Выше
Уровень помех	Ниже
Качество изображения	Стабильнее
Совместимость с другими	Лучше

Если вы хотите получить максимальную дальность и стабильность сигнала, особенно в условиях множества пилотов, чистота сигнала VTX имеет критическое значение — она напрямую влияет на использование всего потенциала динамического диапазона вашего приёмника.
