Betaflight | Вкладка OSD (On-Screen Display Tab)

Требования к оборудованию

Для работы OSD требуется поддерживаемое устройство. К таким устройствам относятся:

• Встроенный чип MAX7456, который имеется во многих полетных контроллерах.
• Плата FrSky OSD.
• Цифровые передатчики видео (VTX), поддерживающие протокол MSP Displayport.

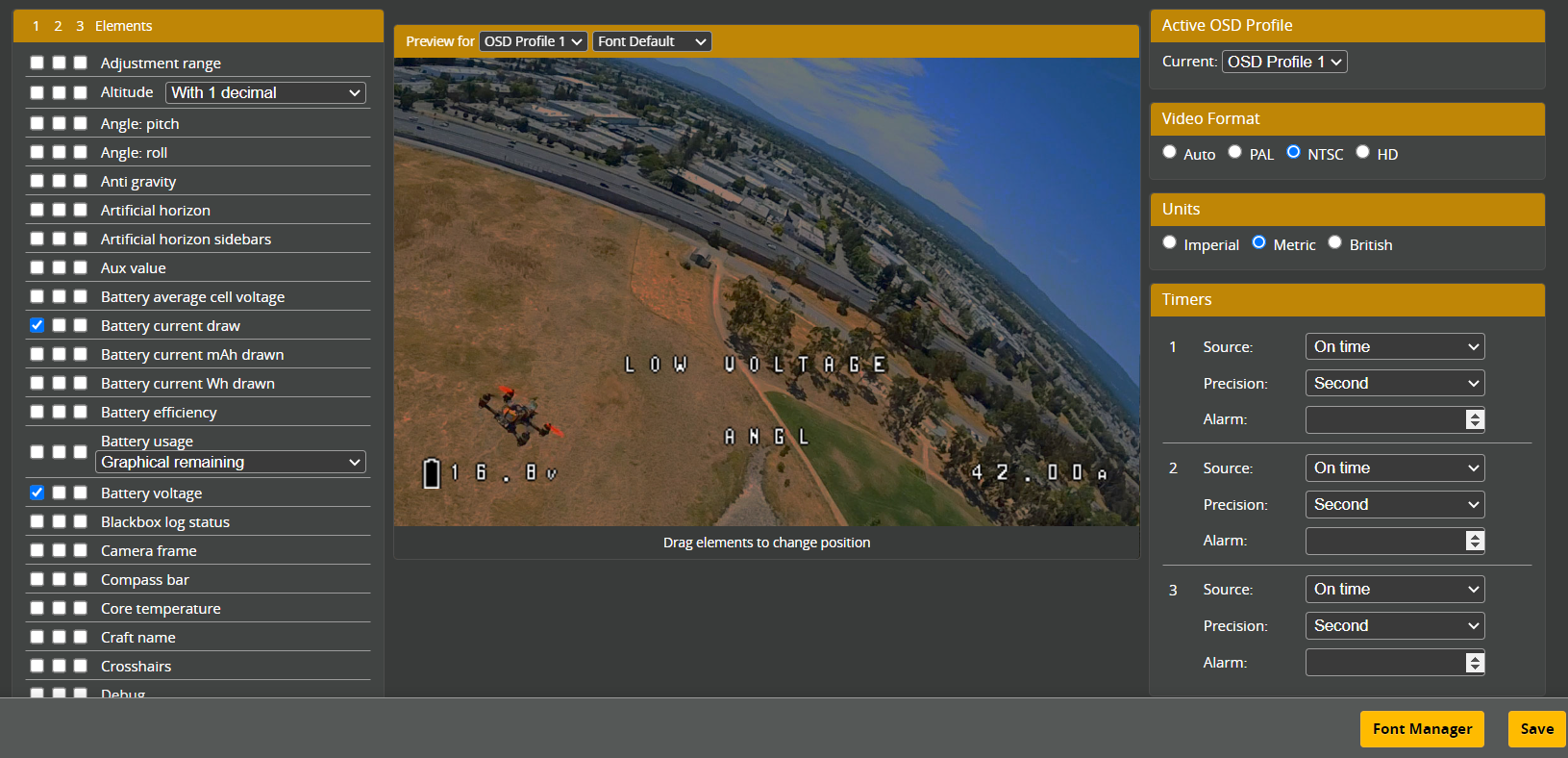

Настройка элементов OSD

Активация элементов: Элементы OSD активируются установкой галочки рядом с названием элемента.

Расположение элементов: После активации элементы можно перемещать, перетаскивая их по области предварительного просмотра (Preview pane). Изменения отображаются в реальном времени и могут быть просмотрены через VTX и очки FPV.

Профили OSD: Доступны три профиля, которые можно переключать для использования разных наборов элементов и макетов.

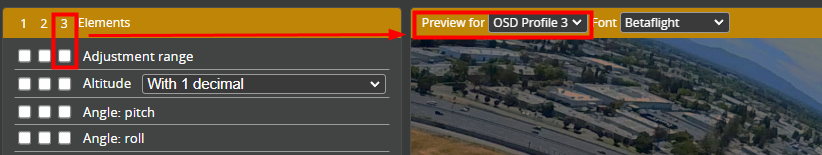

Каждая из трех колонок галочек соответствуют одному из трех возможных профилей OSD

Активные профили OSD (Active OSD profiles)

Active OSD Profile Выбирает профиль OSD, который будет наложен на видеосигнал камеры.

Формат видео (Video Format)

Video Format Определяет формат видеосигнала, используемый для вывода OSD. Этот параметр должен соответствовать формату сигнала вашей камеры.

• Auto (Авто): Система пытается автоматически определить подходящий тип выходного сигнала.
• PAL: Использует сетку размером 30 столбцов x 16 строк для размещения элементов OSD. Если используется чип MAX7456, этот параметр должен совпадать с форматом сигнала камеры.
• NTSC: Использует сетку размером 30 столбцов x 13 строк для размещения элементов OSD. Если используется чип MAX7456, этот параметр должен совпадать с форматом сигнала камеры.
• HD: Используется цифровыми VTX, которые принимают команды OSD через протокол MSP Displayport.

Единицы измерения (Units)

Units Устанавливает систему единиц, которая будет использоваться при отображении данных OSD.

Таймеры (Timers)

Timers Доступно три таймера-сигнализатора. Они позволяют отобразить сигнал тревоги на экране OSD, когда выбранный источник таймера достигнет заданного значения.

Сигналы тревоги (Alarms)

Alarms Отображает сигнал тревоги на экране OSD, когда одно из выбранных значений достигнет числа, указанного в данном поле.

Предупреждения (Warnings)

Warnings Элемент "Предупреждения OSD" может отображать различные ошибки и нештатные ситуации, возникающие в системе. Пилот может отключить некоторые из этих предупреждений, если считает это необходимым.

Статистика после полета (Post Flight Statistics)

Post Flight Statistics После того как аппарат будет отключен (разармирован), на экране OSD появится специальный экран со статистикой полета. Здесь можно выбрать, какие именно данные будут отображаться на этом экране.

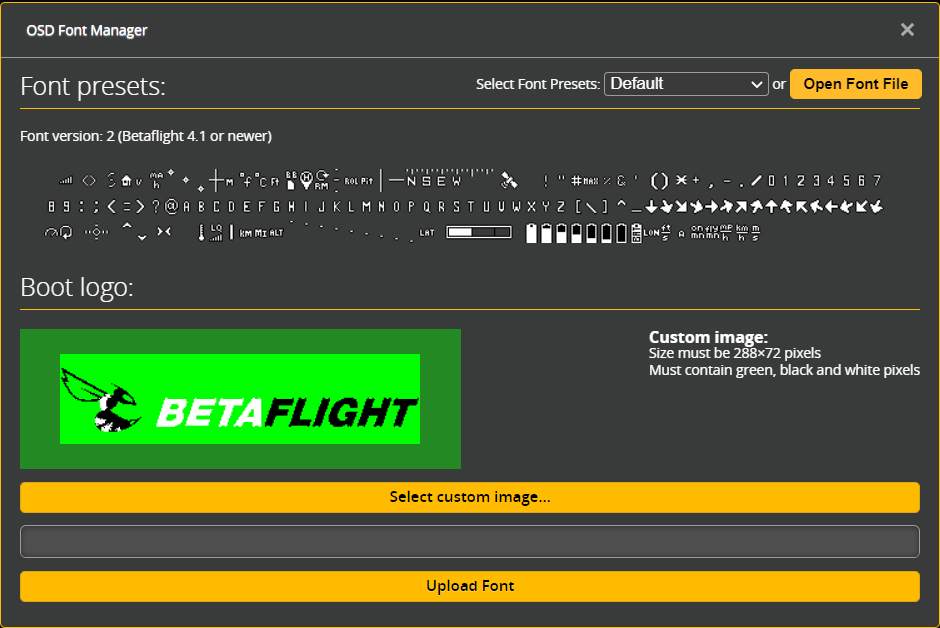

Менеджер шрифтов (Font Manager)

Используется для управления шрифтами, когда в системе применяется чип MAX7456. Глифы (символы) шрифта загружаются в чип из этого менеджера.

Шаблоны шрифтов (Font Presets)

Позволяет выбрать различные стили шрифтов: более тяжелые или легкие, с разными начертаниями букв. Для сохранения изменений необходимо нажать кнопку "Upload Font".

Загрузочный логотип (Boot Logo)

Можно создать собственный загрузочный логотип. Изображение должно иметь размер 288x72 пикселей и состоять только из зеленых, белых и черных цветов. Зеленые области будут отображаться как прозрачные. Для сохранения изменений необходимо нажать кнопку "Upload Font".

Загрузка шрифта (Upload Font)

Загрузка шрифта может потребоваться при обновлении с более старых версий Betaflight, так как со временем добавлялись и изменялись символы шрифтов. В частности, если перекрестие прицела выглядит неправильно или если на дисплее отображаются искаженные символы или неправильные знаки, следует попробовать снова загрузить шрифт.

Более подробное описание здесь ⇒ Телеметрия
