Betaflight | Настройка OSD показателя LQ (Link Quality, Качество связи) системы Crossfire.
Понедельник, 21 июля 2025Betaflight позволяет выводить на OSD показатель LQ (Link Quality, Качество связи) системы Crossfire. Этот показатель основан на соотношении успешно переданных и полученных пакетов. Это рекомендуемый индикатор производительности вместо RSSI благодаря общей мощности сигнала оборудования Crossfire.
LQ vs RSSI: LQ точнее отражает реальное качество связи, чем RSSI, так как учитывает целостность передачи данных.
Для Betaflight 4.1 и новее (нативная поддержка Crossfire LQ и RSSI в dBm):
- Настройте полетный контроллер на использование протокола CRSF

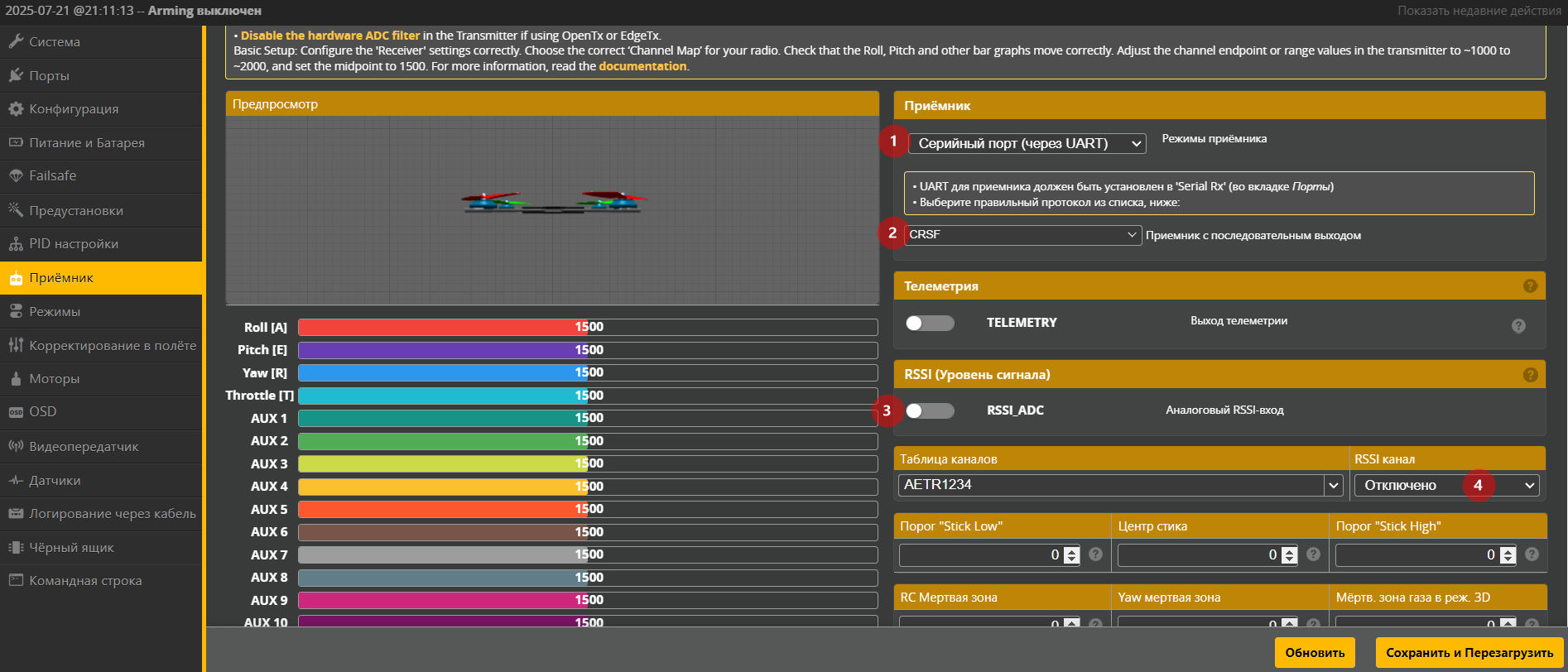

- На вкладке Receiver (Приемник):
- Выберите последовательный приемник (serial-based receiver)
- Установите протокол CRSF
- Убедитесь, что RSSI_ADC отключен
- Убедитесь, что RSSI Channel отключен

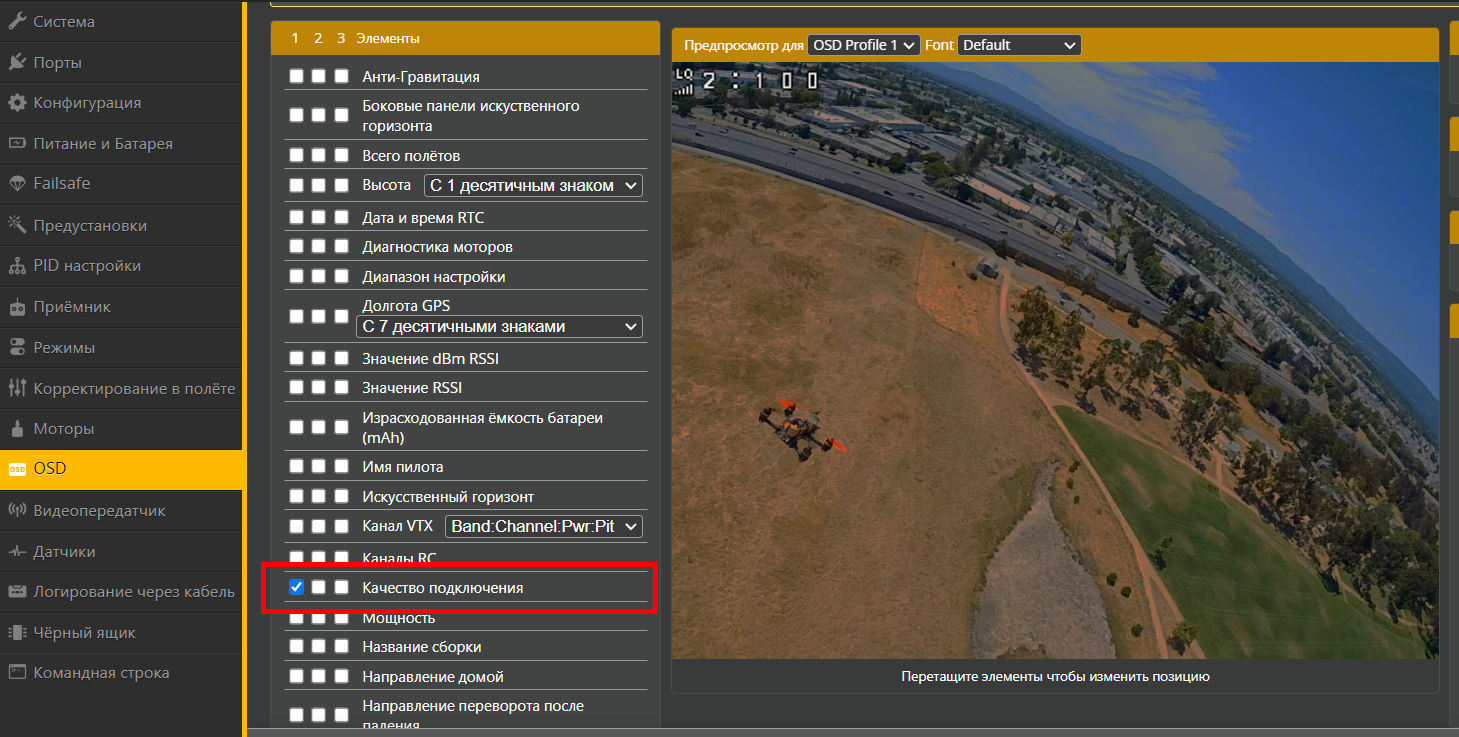

- В меню OSD:
- Выберите элемент LQ для отображения
Для Betaflight 4.0 и более ранних версий:
1. Настройте приемник Crossfire для передачи LQ на свободный RC-канал с помощью:
- OLED-меню приемника Crossfire
- Или Lua-скрипта
2. На вкладке Configuration (Конфигурация):
- Выберите последовательный приемник
- Установите протокол CRSF
- Убедитесь, что RSSI_ADC отключен
3. На вкладке Receiver (Приемник):
- Установите RSSI Channel на соответствующий AUX-канал (номер канала - 4)
4. В меню OSD:
- Активируйте и разместите элемент RSSI
Важно: В ранних версиях элемент OSD будет называться RSSI, но фактически будет отображать значение LQ от Crossfire.
