Управление дроном через оптоволокно. Понимание схемы подключения модулей.

(ссылки)

Для управления дроном через оптоволокно требуется специализированное оборудование и правильная схема подключения, обеспечивающая передачу команд и видеосигнала по оптическому кабелю.

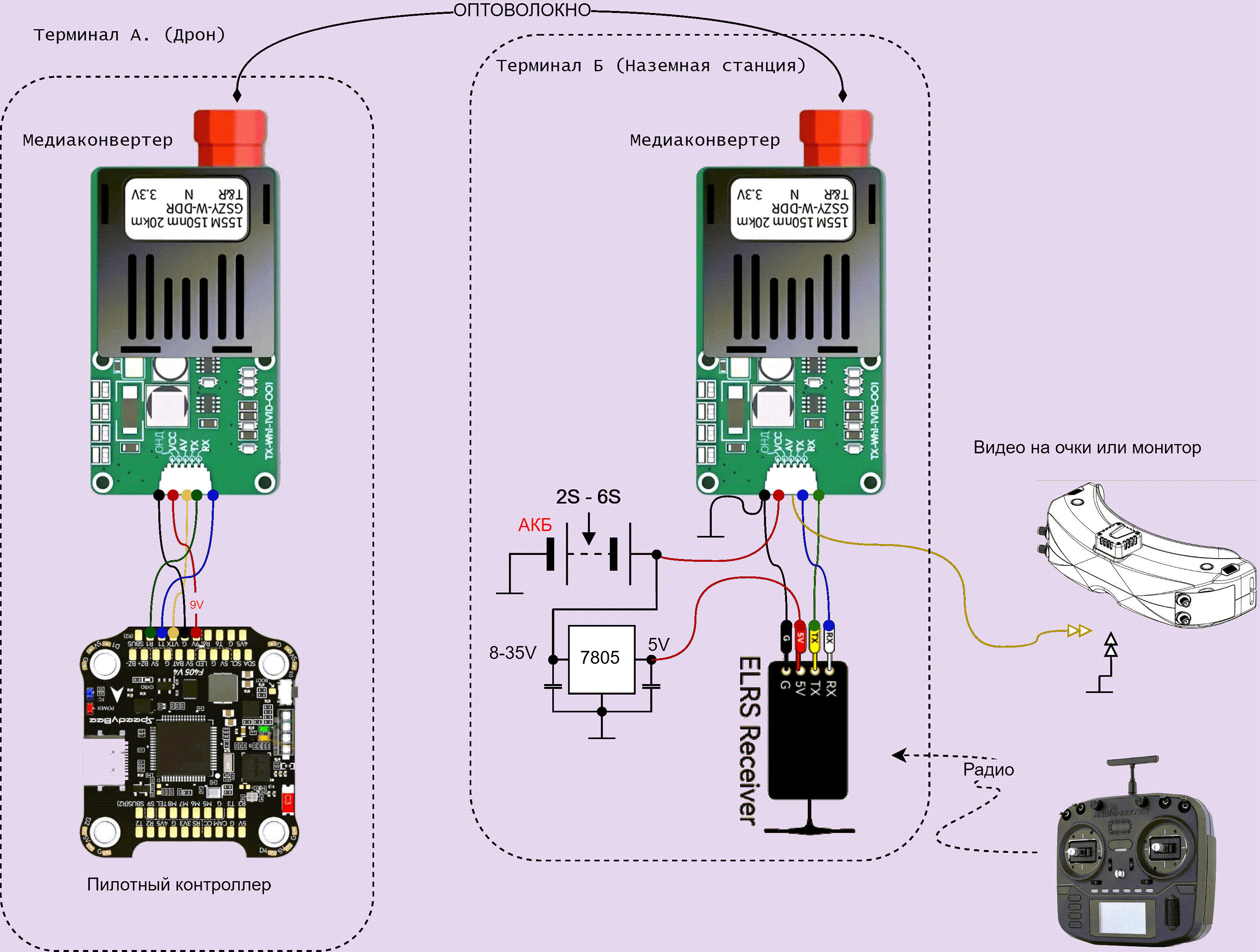

Схема расключения модулей "на коленках" [здесь].

Основные компоненты и схема подключения включают следующие элементы:

Перечень оборудования

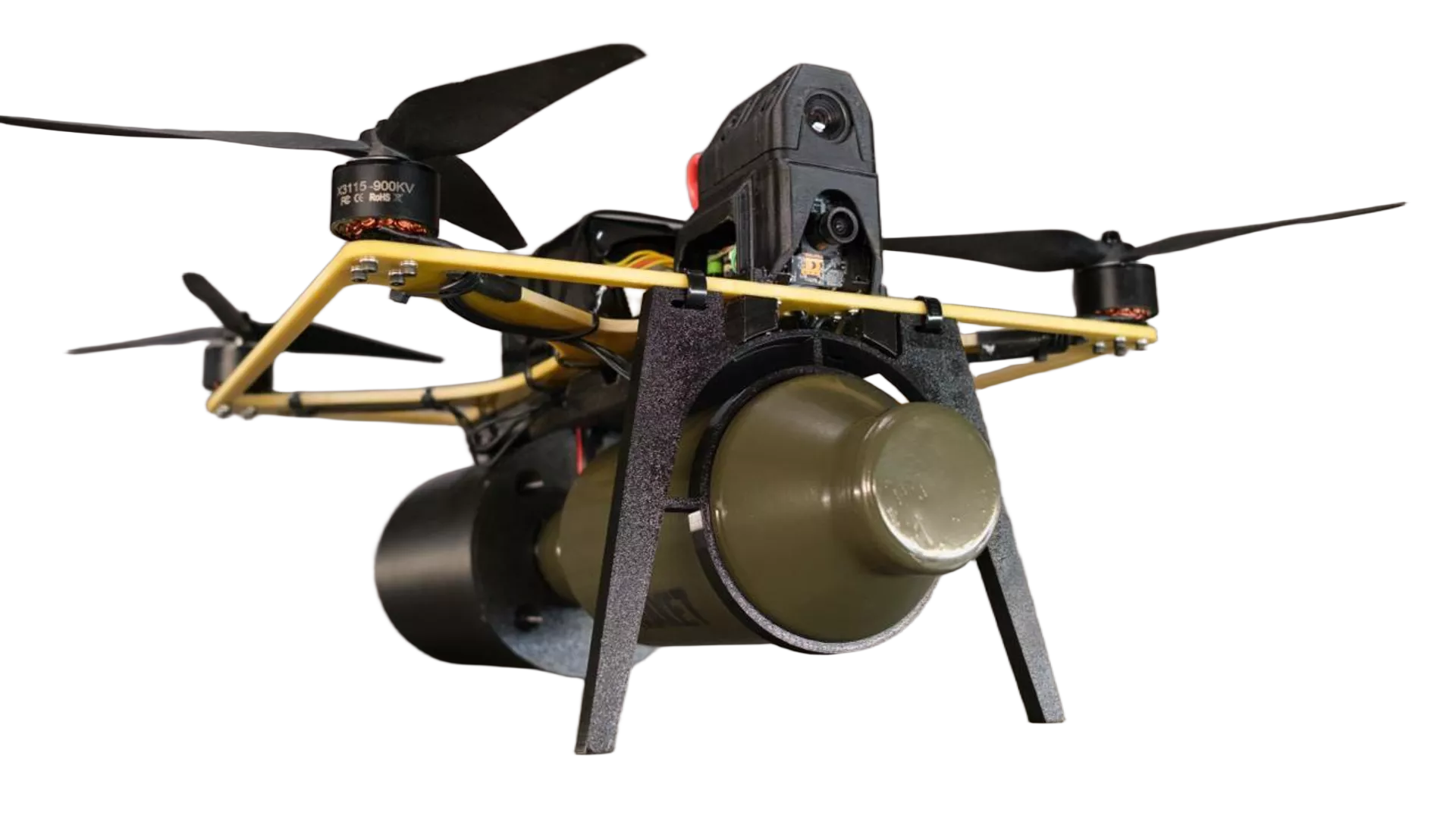

• Дрон с катушкой оптоволокна

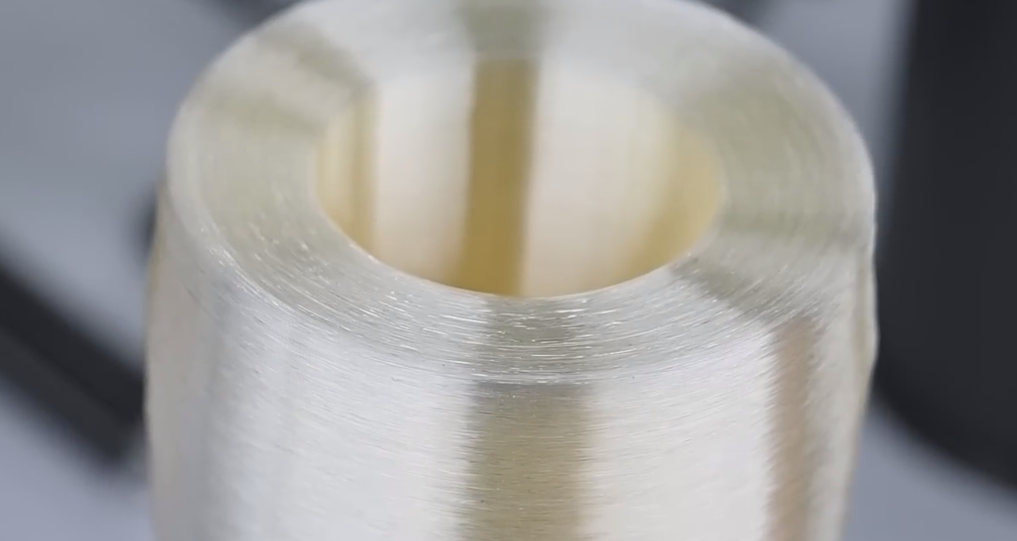

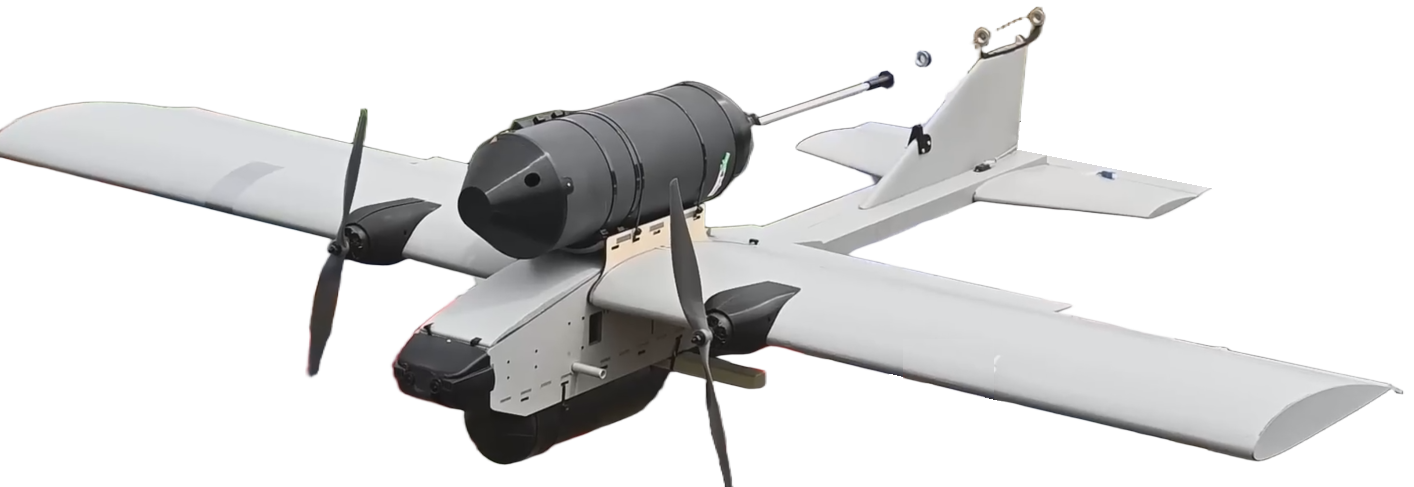

  На дроне устанавливается легкая катушка с тонким оптоволоконным кабелем (толщиной около 0.27–0.5 мм), длиной от 5 до 15 км и более. Катушка автоматически разматывает кабель во время полета, обеспечивая непрерывную связь с наземной станцией. Вес катушки обычно около 1.5–2.1 кг, корпус из ABS-пластика защищает кабель от повреждений.

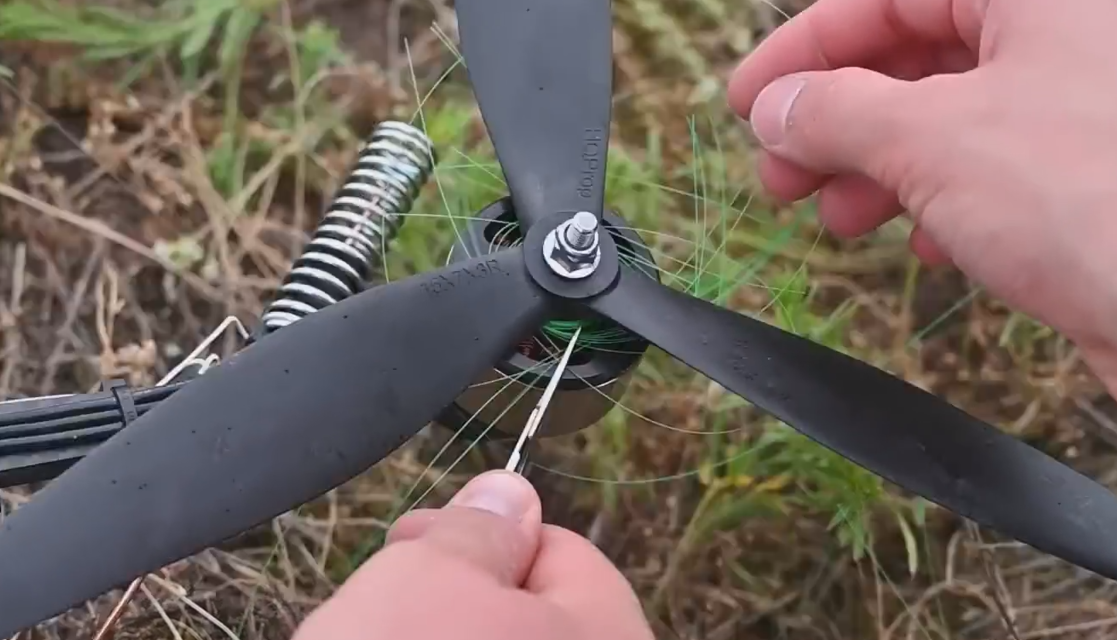

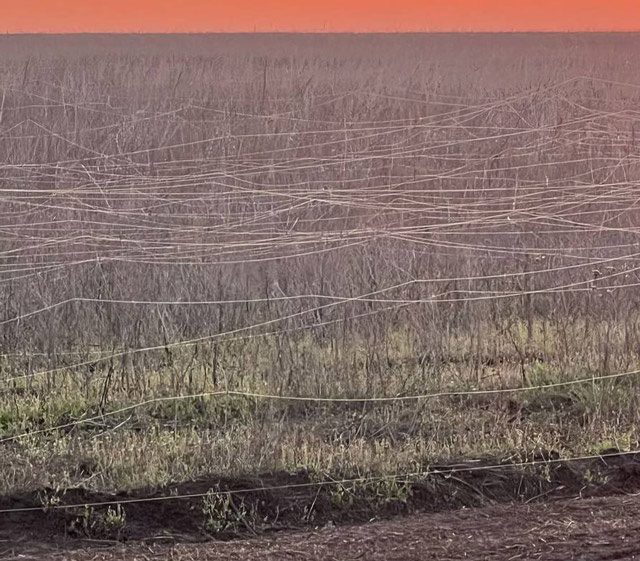

• Оптоволоконный кабель
  Передает световые сигналы, по которым идут команды управления, видеосигнал и телеметрия. Кабель гибкий и тонкий, минимально влияет на летные характеристики дрона.
• Наземная станция управления
  Включает пульт оператора, устройство приема световых сигналов (оптический приемник), блок обработки сигналов и экран визуализации для отображения видеопотока в реальном времени. Наземная станция преобразует световые сигналы в электрические и обеспечивает управление дроном.

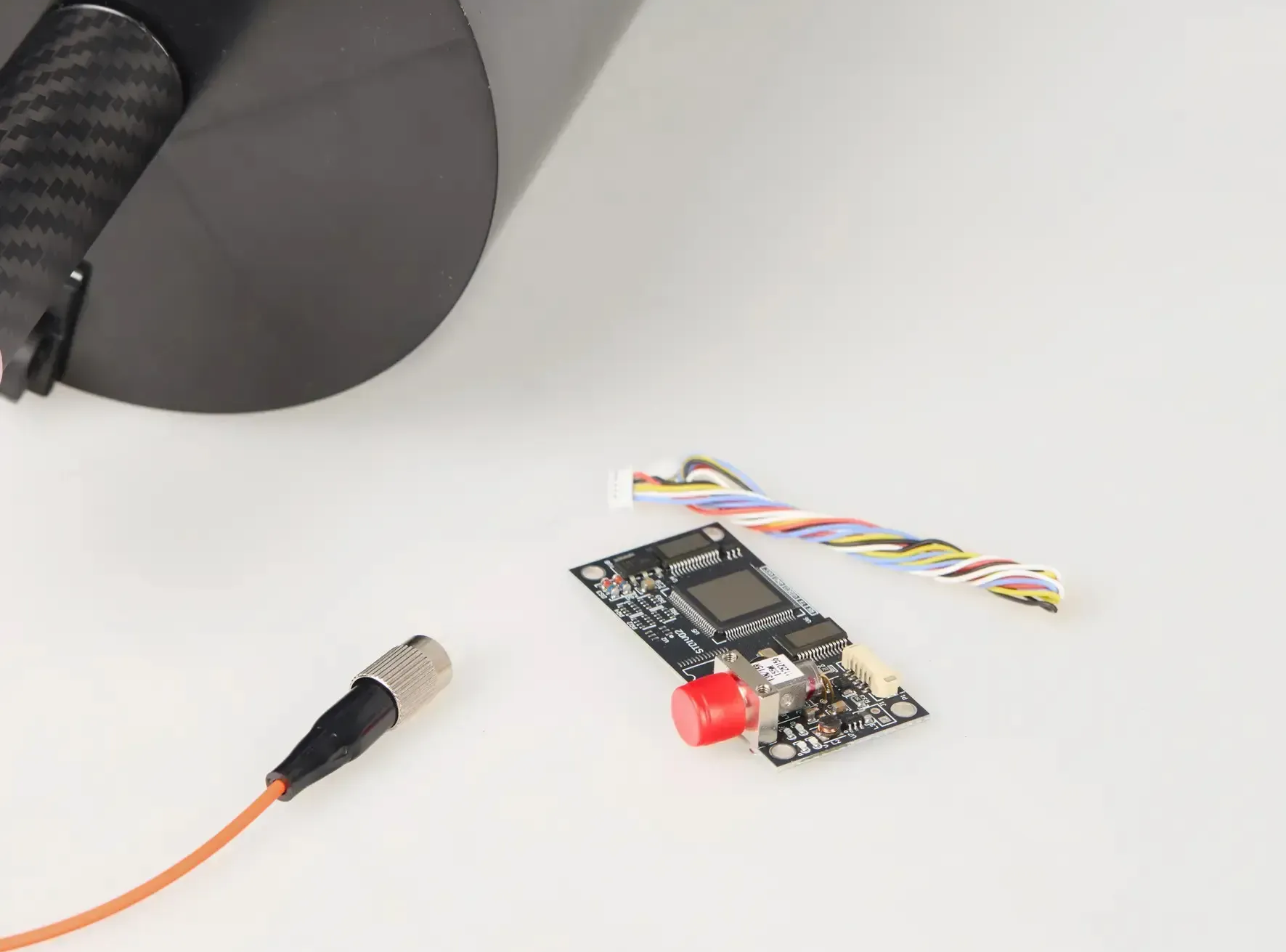

• Конвертеры сигналов (медиаконвертеры)
  Преобразуют электрические сигналы управления и видео в световые импульсы для передачи по оптоволокну и обратно. Обычно устанавливаются на дроне и в наземной станции.

• FPV-камера
  Подключается к конвертеру через HDMI или аналоговый выход, обеспечивает видеосигнал с дрона оператору.
• Питание
  Аккумулятор дрона обеспечивает питание двигателя и электроники, включая катушку и конвертеры.

Схема подключения

1. На дроне:
   • FPV-камера подключается к медиаконвертеру (через HDMI или аналог).
   • Медиаконвертер преобразует видеосигнал и команды управления в световые импульсы.
   • Оптоволоконный кабель с катушки подключается к медиаконвертеру.
   • Катушка закреплена на дроне, кабель разматывается во время полета.
2. Оптоволоконный кабель
   • Передает световые сигналы между дроном и наземной станцией.
3. На наземной станции:
   • Оптоволоконный кабель подключается к приемному медиаконвертеру.
   • Конвертер преобразует световые сигналы обратно в электрические.
   • Сигналы подаются на блок обработки и экран визуализации.
   • Оператор управляет дроном через пульт, команды идут обратно по оптоволокну.

Особенности и рекомендации

• Перед подключением необходимо проверить целостность оптоволокна с помощью OTDR-тестера и зачистить концы кабеля стриппером.
• Катушка должна быть надежно закреплена на дроне, с демпферами и направляющими для предотвращения повреждений кабеля.
• Наземный модуль размещается в защищенном месте с устойчивым питанием.
• Система обеспечивает минимальную задержку и защиту от радиоэлектронных помех.

Таким образом, управление дроном через оптоволокно строится на физической оптической связи между дроном и оператором, обеспечиваемой катушкой с оптоволоконным кабелем на борту дрона и наземной станцией с конвертерами и приемным оборудованием.
