BetaFPV SuperG Nano TX: первый передатчик GEMINI ELRS
Начинается эра двойной частоты GEMINI ELRS!



BetaFPV SuperG Nano TX

С момента появления ExpressLRS как высокопроизводительного открытого решения для радиоуправления, технология быстро завоевала популярность благодаря высокой частоте обновления, низкой задержке и максимальной дальности при заданной частоте пакетов. ExpressLRS поддерживает широкий спектр аппаратных решений на частотах 900 МГц и 2,4 ГГц.

Новый модуль SuperG Nano TX от BetaFPV стал первым передатчиком, совместимым с технологией GEMINI — инновацией, реализующей двойную частотную разнесённую связь. Модуль разработан совместно с командой ExpressLRS и основан на прошивке ELRS версии 3.3. Основной акцент сделан не на увеличение дальности, а на повышение стабильности соединения и качества связи (LQ) в сложных условиях.

BetaFPV традиционно выступает одним из лидеров в развитии ELRS-технологий, впервые представив приёмники с разнесённым приёмом на двух антеннах. Модель SuperG Nano TX продолжает эту тенденцию, предлагая передовую архитектуру для надёжной работы в условиях сильных радиопомех.

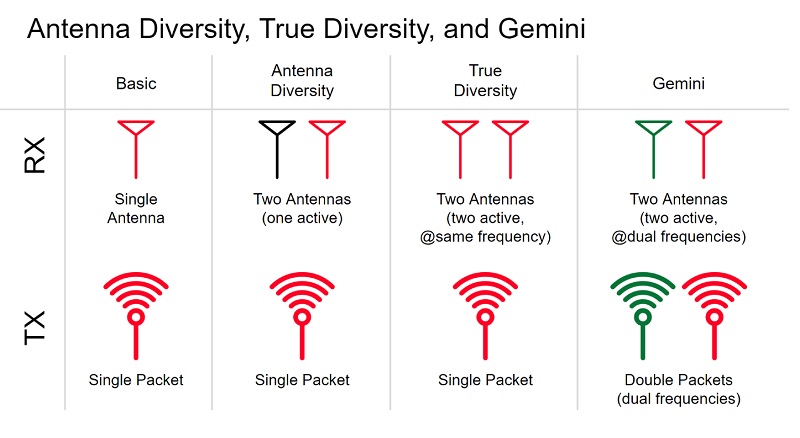

Технология GEMINI обеспечивает одновременную передачу одинаковых пакетов на двух частотах, что повышает вероятность их успешного приёма. В отличие от классического разнесённого приёма (diversity), где активна одна антенна в каждый момент, GEMINI использует обе антенны одновременно, передавая сигнал на двух каналах. Это особенно полезно в городской застройке и на пересечённой местности с множеством отражений сигнала.

Дизайн и комплектация

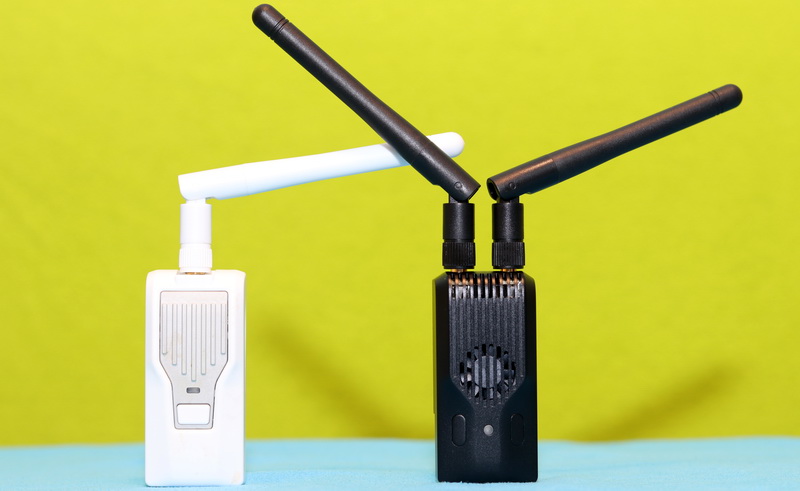

Модуль SuperG Nano TX поставляется в стандартной упаковке и внешне напоминает предыдущую версию Nano TX. Однако в отличие от пластикового корпуса предшественника, новинка полностью выполнена из алюминия методом CNC-фрезеровки, что улучшает теплоотвод и придаёт устройству премиальный вид. Вес модуля составляет 44,8 грамма.

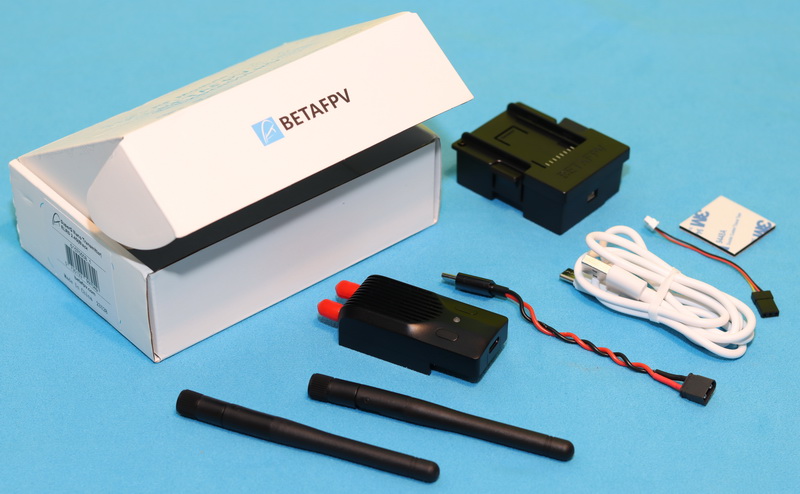

В комплект входят:

• два резиновых дипольных антенны с линейной поляризацией,

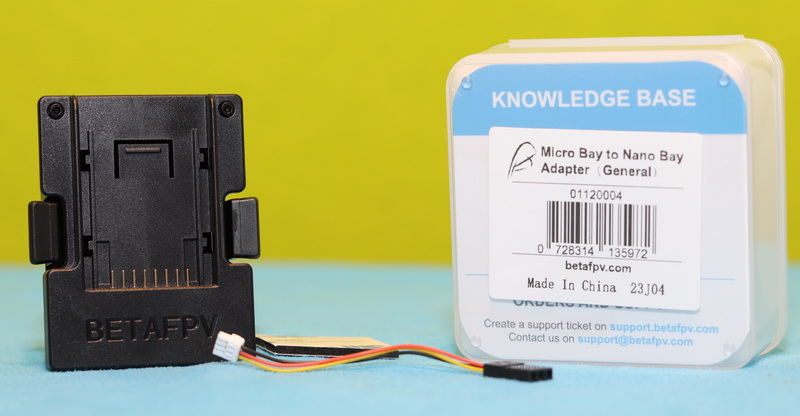

• переходник Nano-to-Micro bay,
• USB-кабель Type-C,
• кабель питания Type-C to XT30,
• руководство пользователя.

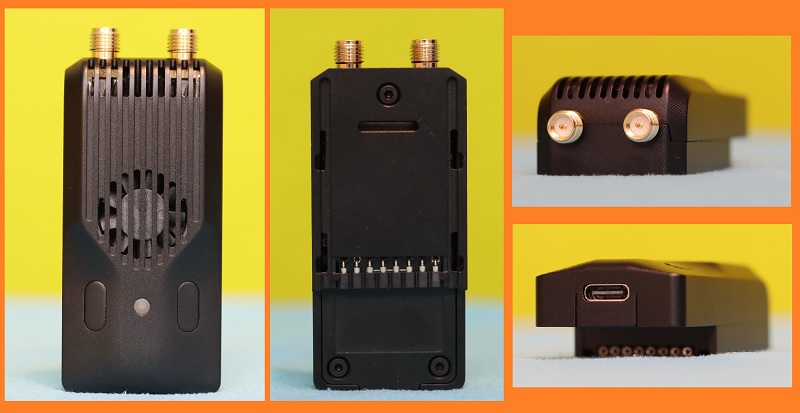

На передней панели расположены три светодиода: один RGB-индикатор в центре и по одному под каждой антенной. Также присутствуют две программируемые кнопки управления.

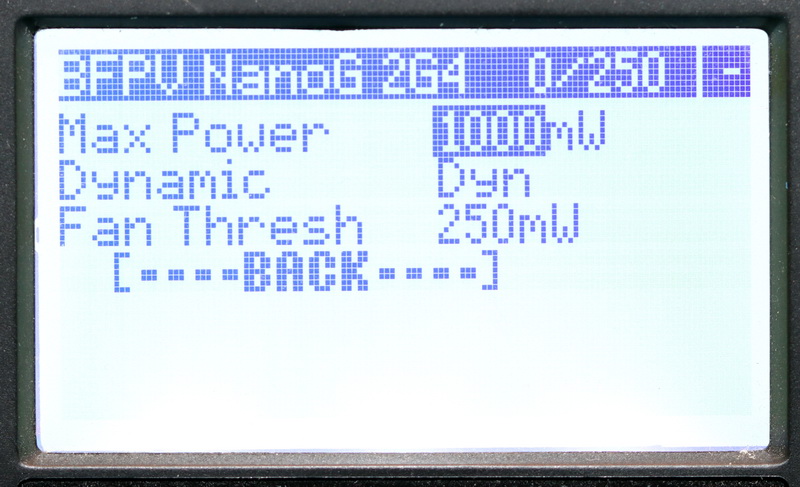

Внутри установлен вентилятор для активного охлаждения, который включается при мощности передачи выше 250 мВт. Теплоотвод улучшен за счёт медных рёбер и оптимизированного воздушного потока.



На верхней панели находятся два разъёма RP-SMA для подключения антенн. В комплекте поставляются резиновые антенны, но возможна установка более направленных решений, таких как Moxon.



Совместимость

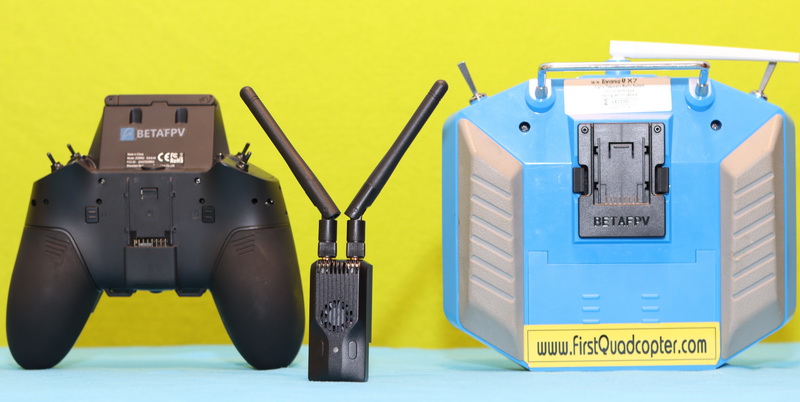

SuperG Nano TX совместим с большинством пультов дистанционного управления, поддерживающих протокол CRSF и имеющих разъём Nano или Micro bay. Переходник в комплекте позволяет использовать модуль на пультах с Micro-разъёмом. Также возможна установка на старые модели пультов с помощью JST-to-Cерво кабеля.



Поддерживаемые модели пультов включают:

• Radio Master Zorro, TX16, Boxer, Pocket,
• Jumper T-Lite, T16, T20, T Pro,
• BetaFPV LiteRadio 3/3Pro,
• TBS Tango 2,
• Frsky QX7, X9, X Lite и другие.

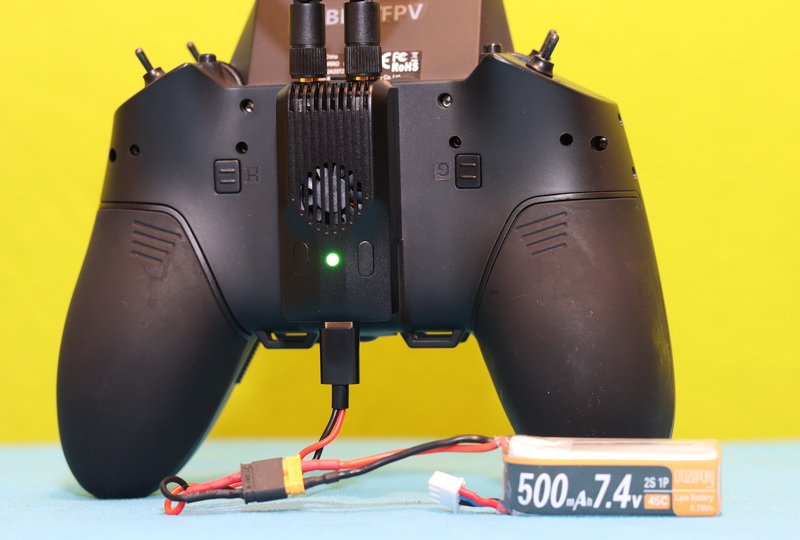

При использовании мощности выше 500 мВт рекомендуется внешнее питание от аккумулятора 2S или 3S через кабель Type-C to XT30.

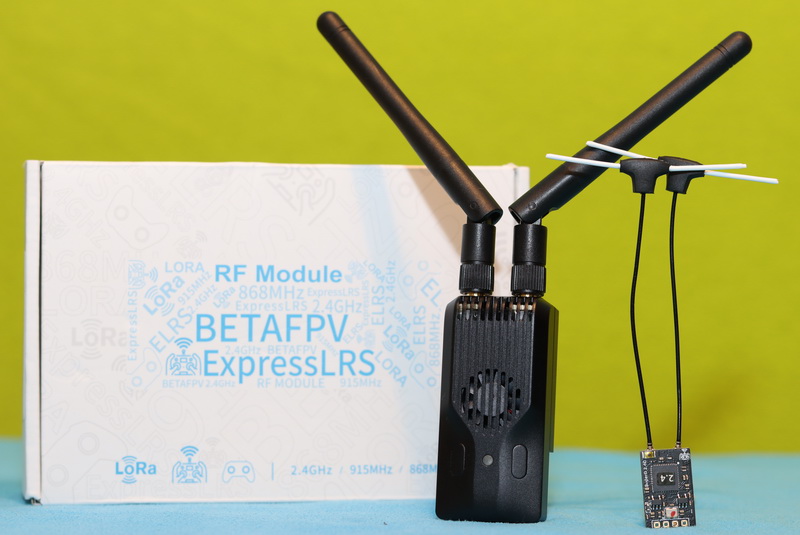

Модуль поддерживает три режима работы: одна антенна (Antenna 1), вторая антенна (Antenna 2) или режим GEMINI. Совместим со всеми 2,4 ГГц ELRS-приёмниками при условии, что прошивка приёмника — версии 3.0.0 или новее. Для максимальной производительности рекомендуется использовать приёмник SuperD RX от BetaFPV.

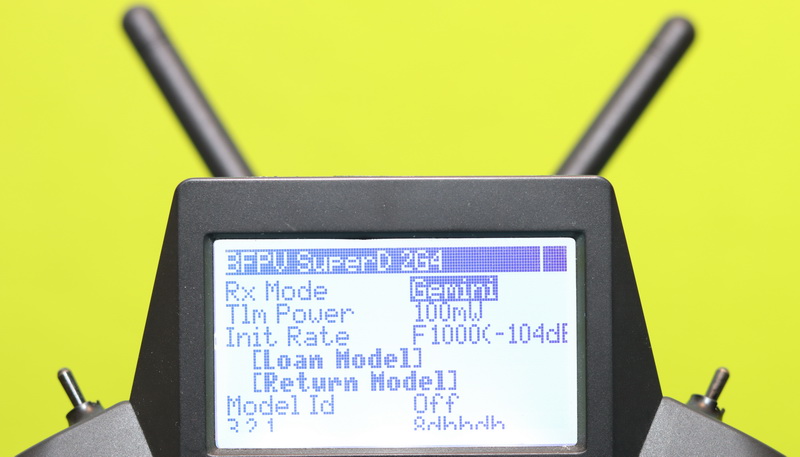

Для автоматического переключения режимов в зависимости от модели дрона можно использовать LUA-скрипты на пульте (функция Model Match).  Например, используйте модель 1 для приемников с одной антенной и модель 2 для приемников с поддержкой Gemini. В сценарии LUA для приемников ELRS с двумя антеннами с разнесением вы также должны настроить RX для работы в режиме Gemini.

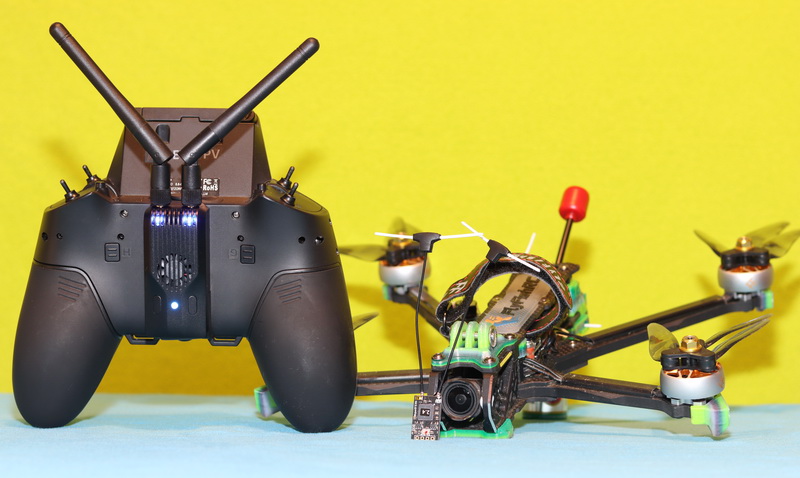

Производительность часто ассоциируется с дальностью (максимальным расстоянием управления дроном). Передатчик SuperG Nano TX оснащён двумя радиомодулями, каждый с мощностью передачи до 1 Ватта. Традиционно можно было бы ожидать, что дальность управления увеличится, но в большинстве тестов максимальное расстояние полёта до срабатывания функции failsafe было примерно таким же, как и у стандартного модуля (с одной антенной) передатчика с мощностью 1 Вт.

Команда разработчиков не обещает, что в режиме GEMINI ExpressLRS максимальное расстояния полёта увеличится. Вместо этого они гарантируют более надёжную связь в сложных условиях, передавая пакеты данных одновременно по двум каналам. Это помогает поддерживать более высокий уровень качества сигнала (LQ) вплоть до срабатывания функции failsafe. Особенно этот режим будет полезен тем, кто летает в городских районах с большим количеством радиочастотных помех, так как он улучшает стабильность связи в условиях высокого уровня радиошума.

Режим GEMINI также улучшает качество телеметрии (TLM) — передачи данных от дрона к наземной станции. Более того, даже если не использовать режим GEMINI и применять приёмники с одной антенной, качество телеметрии становится лучше, поскольку уменьшается количество пропущенных пакетов, что делает связь более стабильной и надёжной.

Прошивка и настройка

Обновление прошивки и настройка параметров осуществляются через веб-интерфейс ExpressLRS Configurator с поддержкой Wi-Fi. Доступны различные параметры: мощность передачи, частота пакетов, режим антенн, назначение кнопок и другие.

Руководство пользователя, доступное для скачивания на сайте производителя, содержит подробную информацию о параметрах конфигурации, режимах светодиодов, процессе привязки и устранении неполадок.

Ключевые особенности

• GEMINI ELRS - первый передатчик с поддержкой разнесения частот.
• Двойная мощность 1 Вт: два активных радиомодуля с возможностью передачи до 1 Вт на каждой антенне.
• Улучшенная система охлаждения: алюминиевый CNC-корпус, медные рёбра и встроенный вентилятор для стабильной работы при высокой нагрузке.
