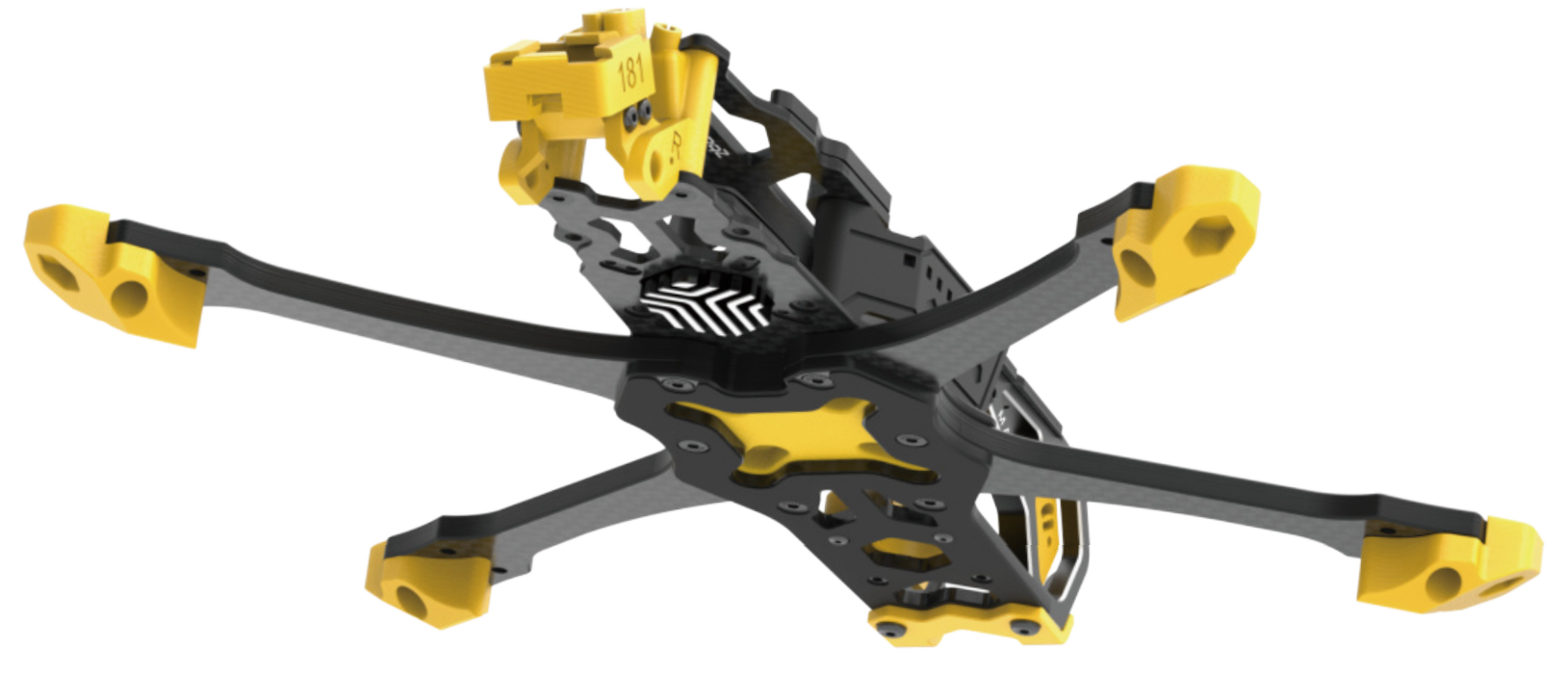

Speedybee Master 5 V2 Air Unit FPV 5" Freestyle Frame - Руководство
Инструкция по установке
Примечание: Заточен под 3D-фристайл

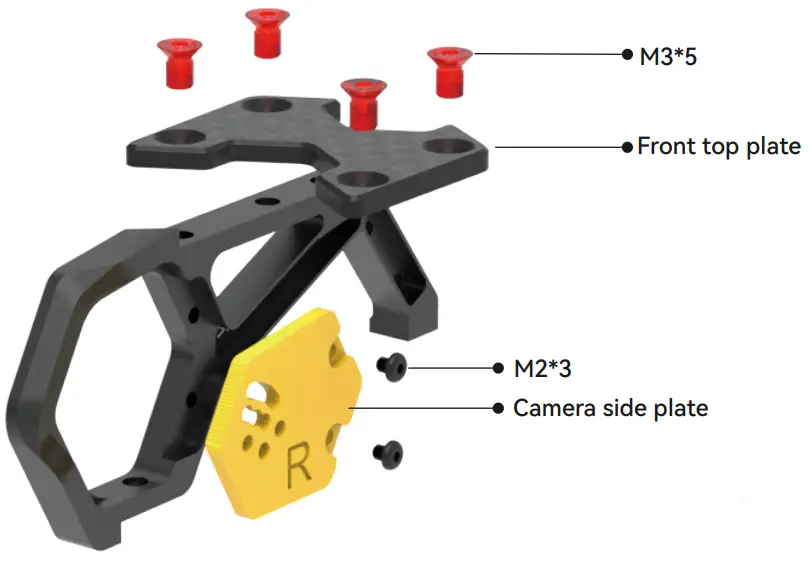

Крепление камеры и установка боковой панели камеры
- Установите переднюю верхнюю пластину

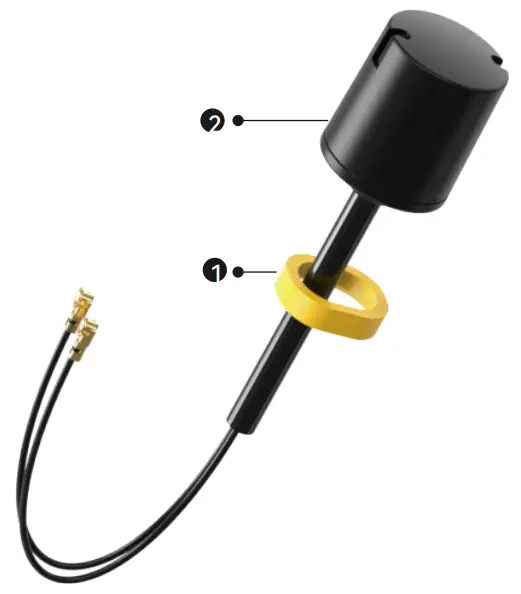

- Последовательность установки антенны
- Вставьте уплотнительное кольцо в антенну, чтобы закрепить его на основании антенны из ТПУ.

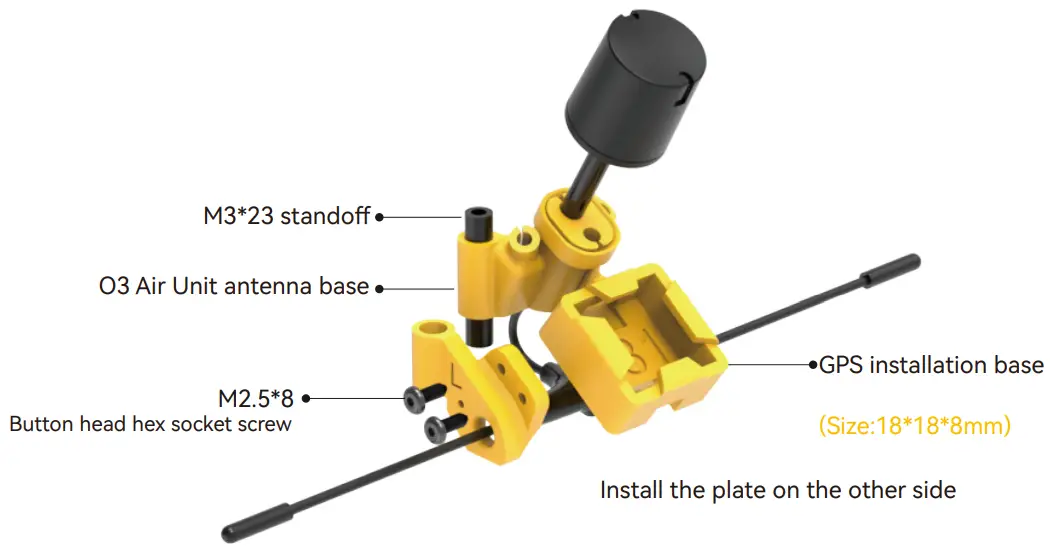

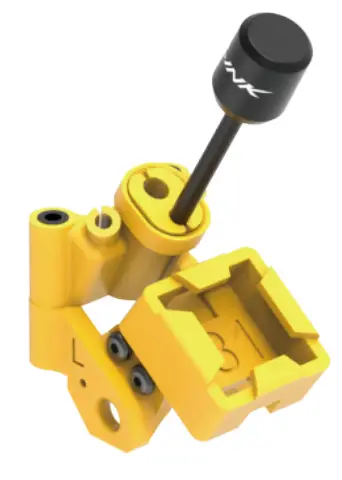

Установите многофункциональную антенную базу.

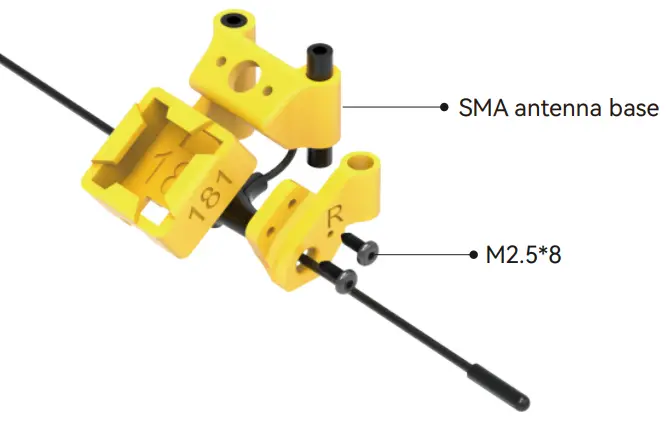

- Сборка антенной базы для передатчика видеосистемы VTX
- Сборка антенной базы для приемника системы управления RX
(*Примечание: фотографии только для справки по сборке. Рамка не включает антенну)

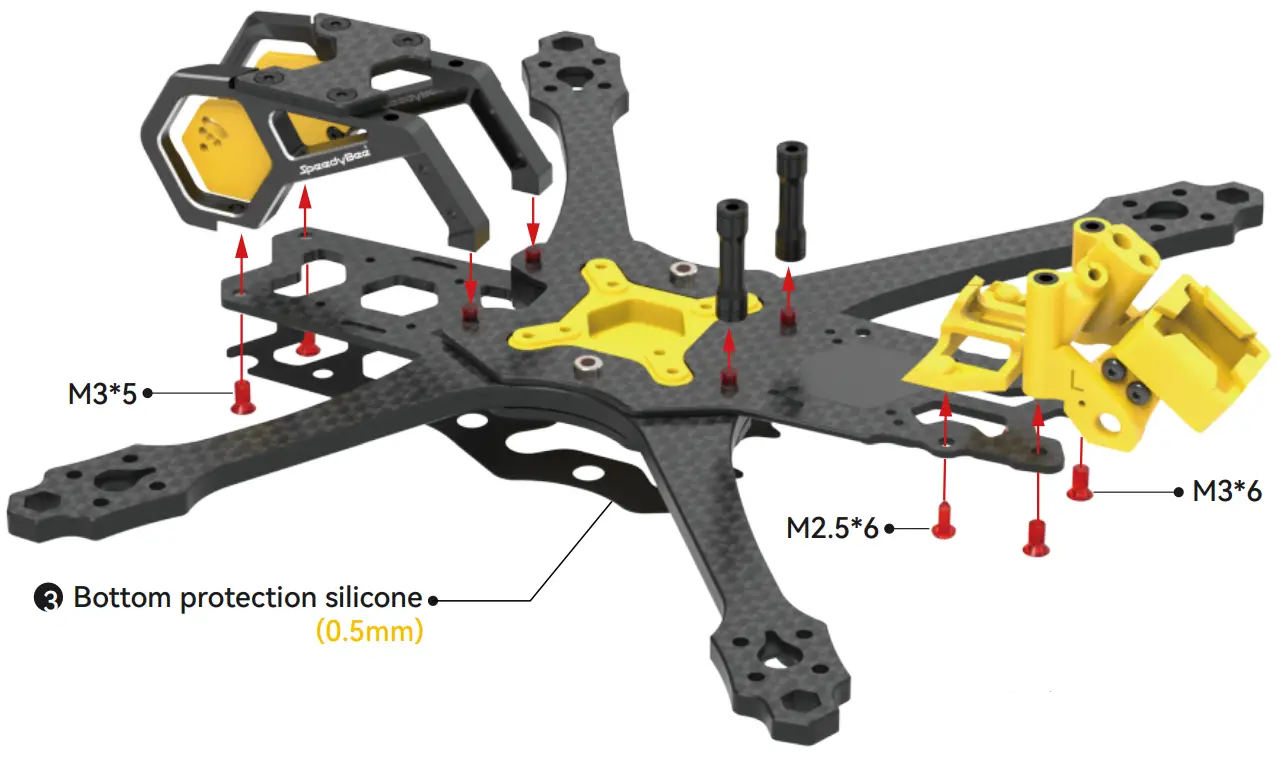

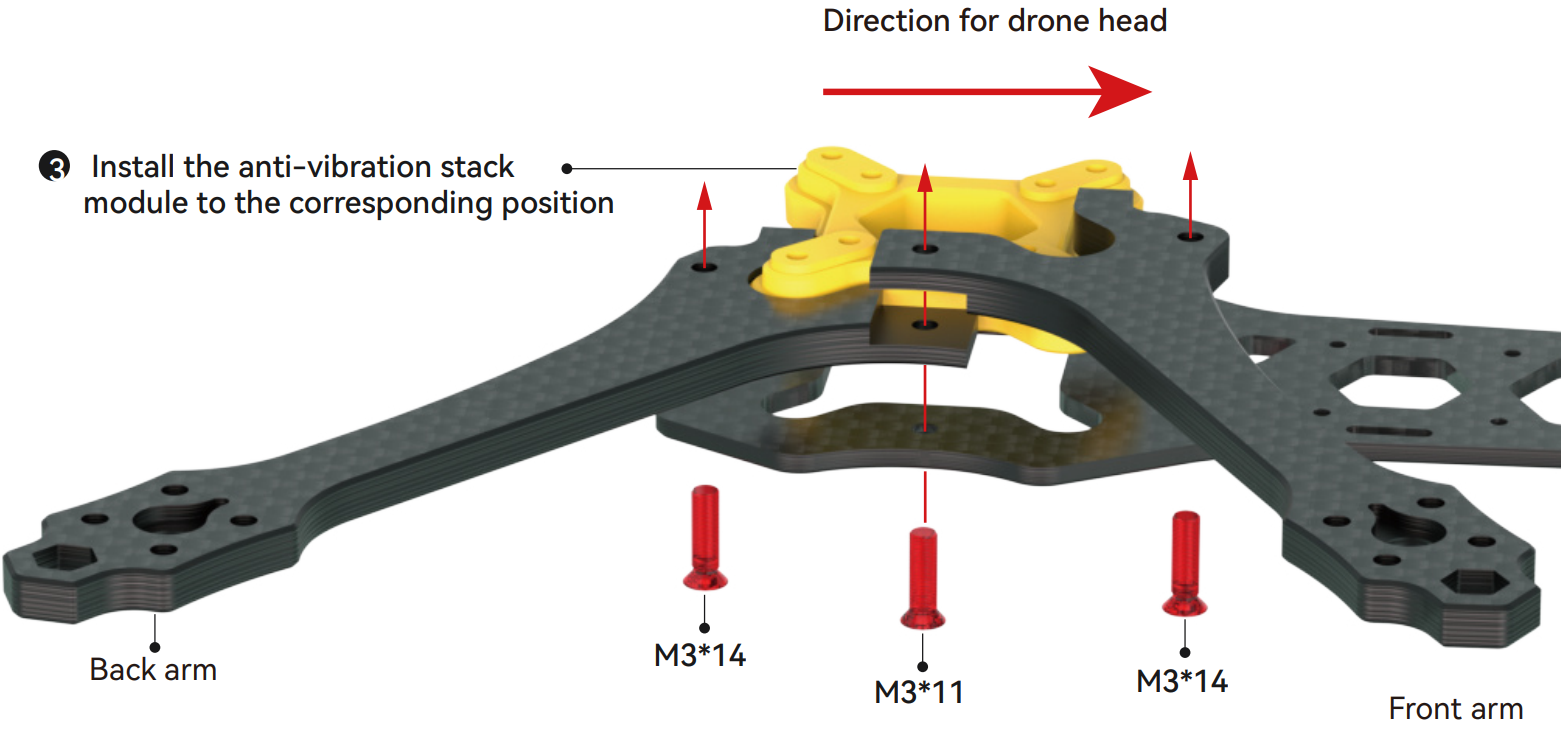

Установите рычаги и антивибрационный модуль
*Уведомление: передние и задние лучи

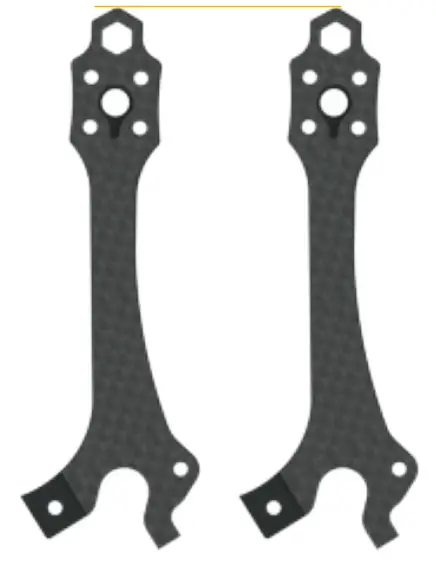

- Передний рычаг

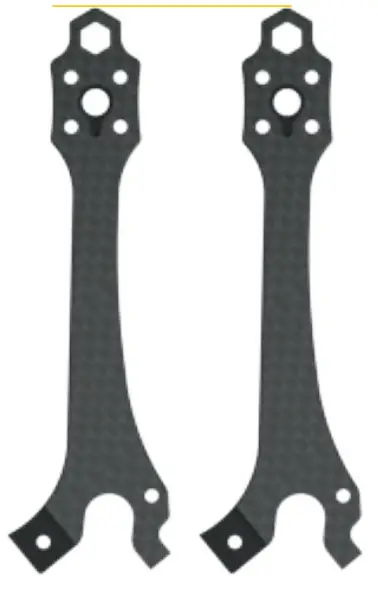

- Задний луч
(Завершите установку 4 лучей по очереди)
- Винты поочередно проходят через нижнюю пластину и точку пересечения лучей.

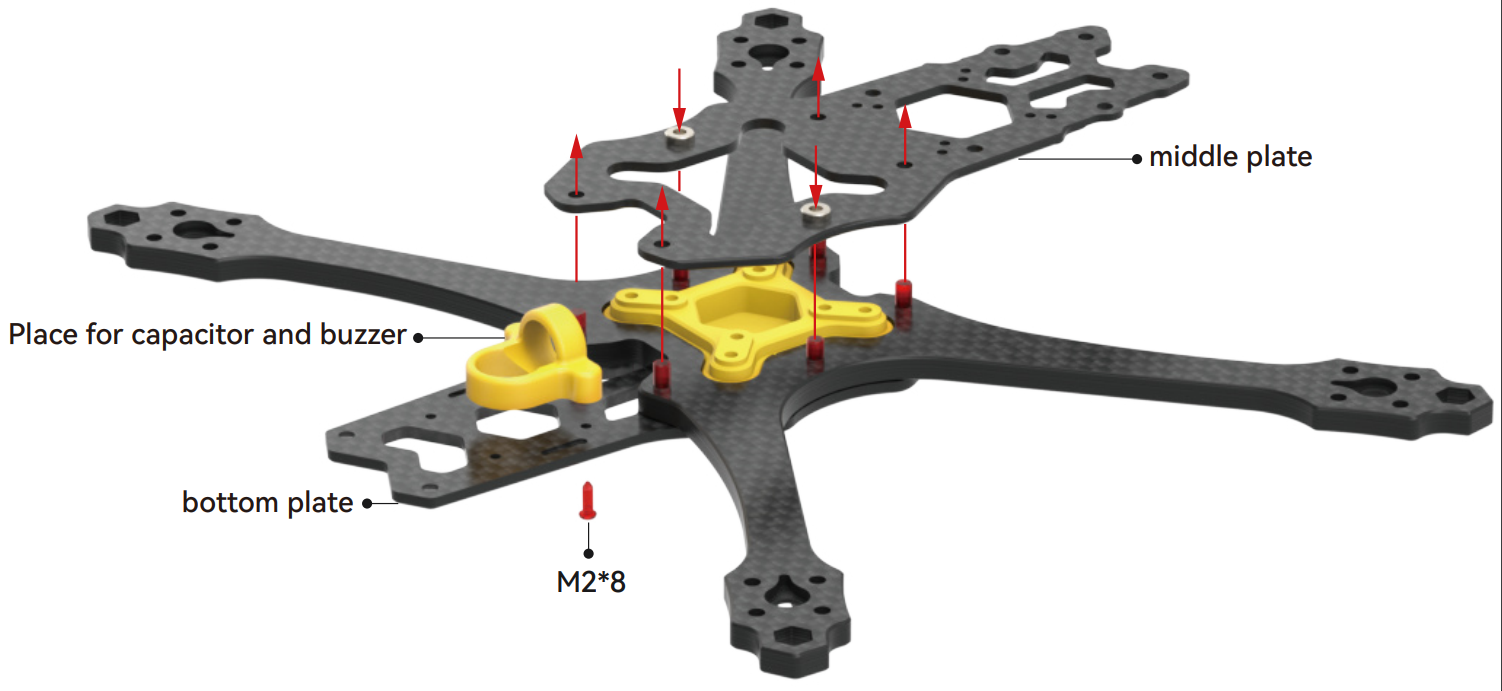

Установите среднюю пластину
- Установите среднюю пластину на соответствующие 6 винтовых позиций.
- Затяните две запрессованные гайки в месте пересечения лучей.
Комбинация с завершенными частями 1 и 2
- Комбинация рамы и крепления камеры.
- Установите стойку 7075.
- Комбинация рамы и основания антенны.

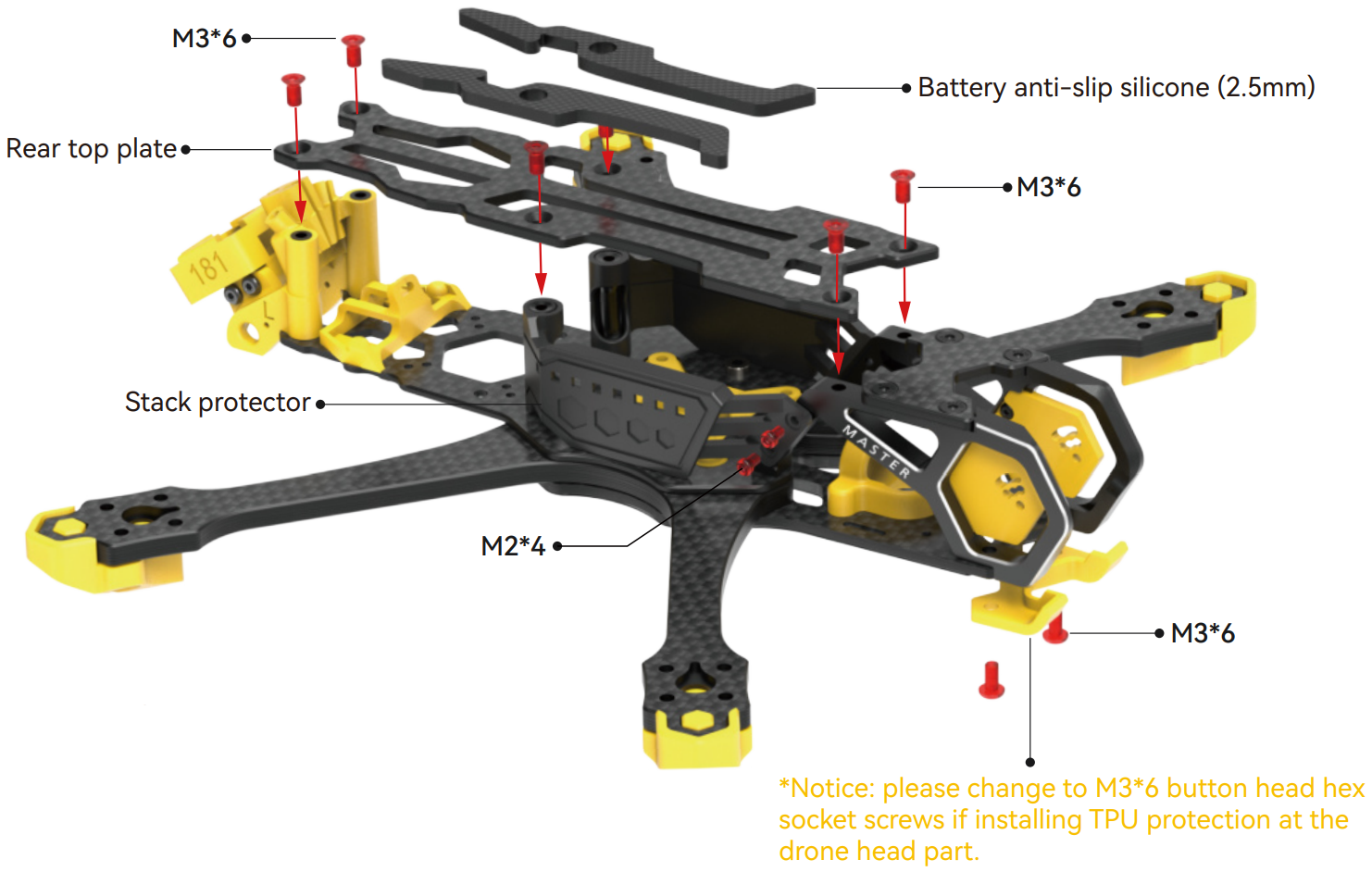

Установите заднюю верхнюю пластину и противоскользящий силиконовый аккумулятор.
- Наконец, установите заднюю верхнюю пластину и противоскользящий силикон аккумулятора.

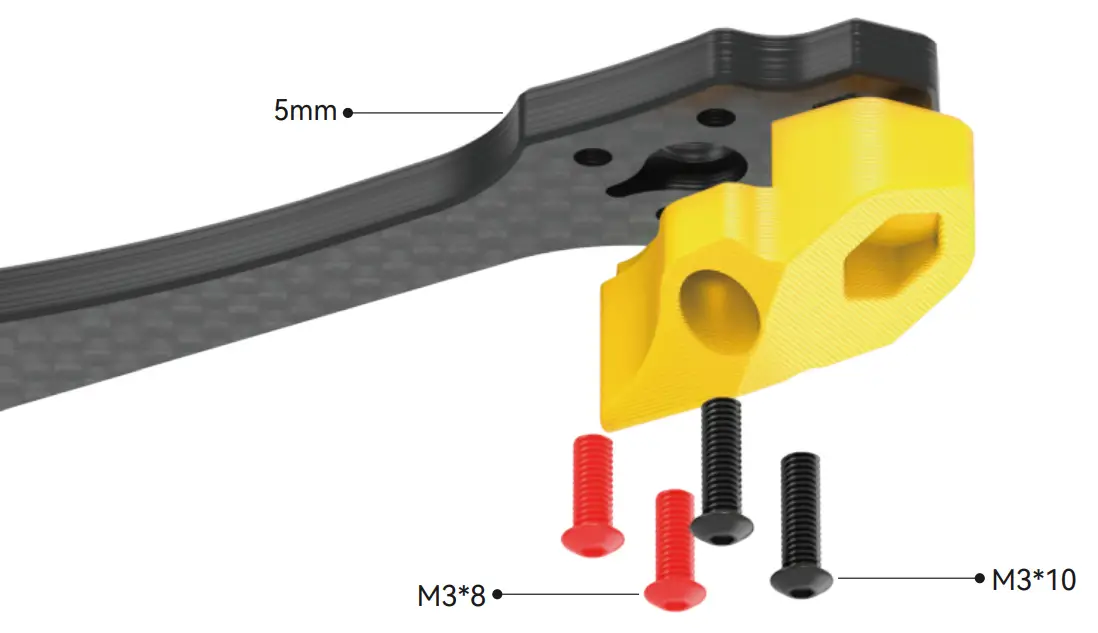

Установка крепления на луч и основание
- Установите напечатанную на 3D-принтере подложку .
- Используйте винт подходящей длины в зависимости от установки двигателя.
(*Примечание: винты по умолчанию: M3*8 мм, M3*10 мм)

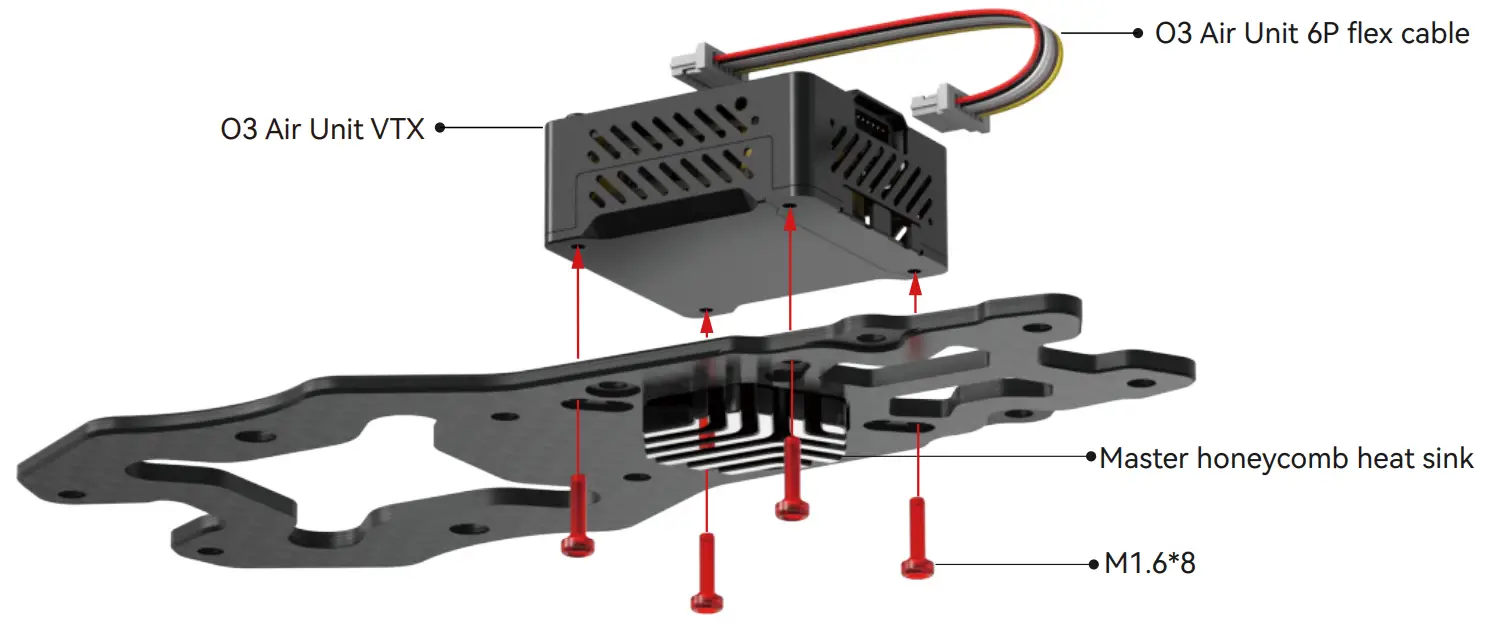

Способ установки воздушного блока O3
- Необходимо удалить 4 оригинальных винта в нижней части блока O3.
Рекомендуется установить ESC в обратном направлении по горизонтали на 180°.
Примечание: После установки ESC в обратном порядке не забудьте переопределить правильное положение и направление двигателей 1–4.

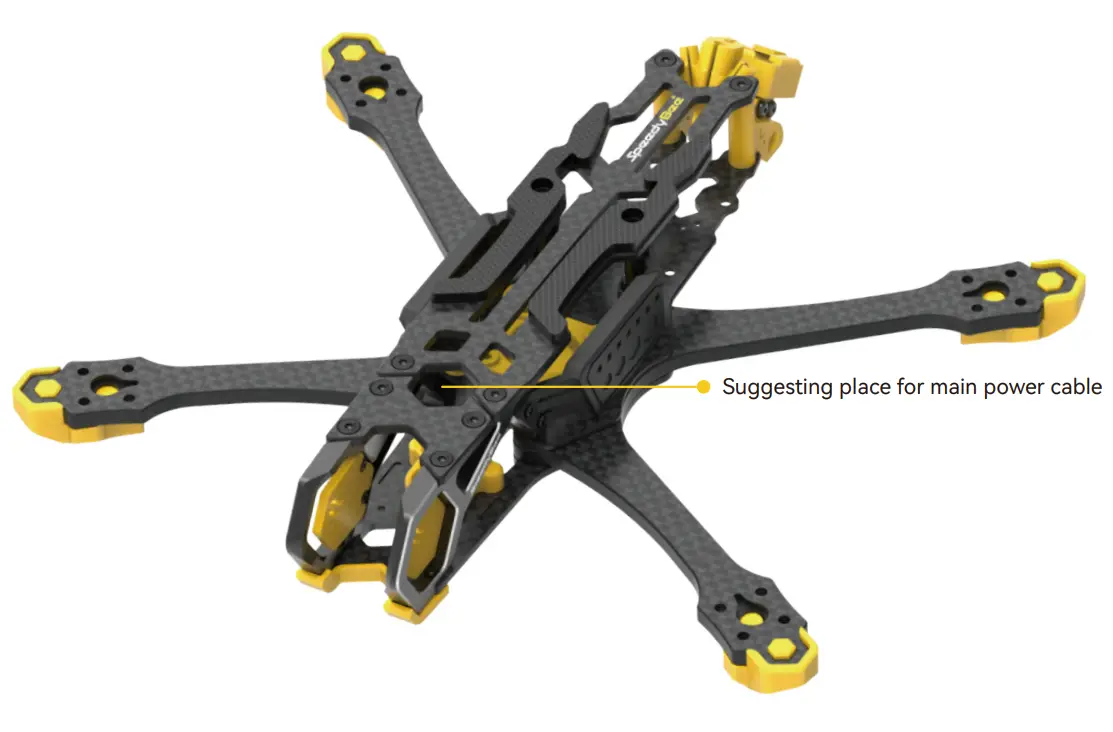

Рекомендуется, чтобы кабель питания ESC имел длину около 100 мм. Фактическую длину смотрите на применяемом аккумуляторе.
Пайка силового кабеля ESC и рекомендуемая длина кабеля двигателя

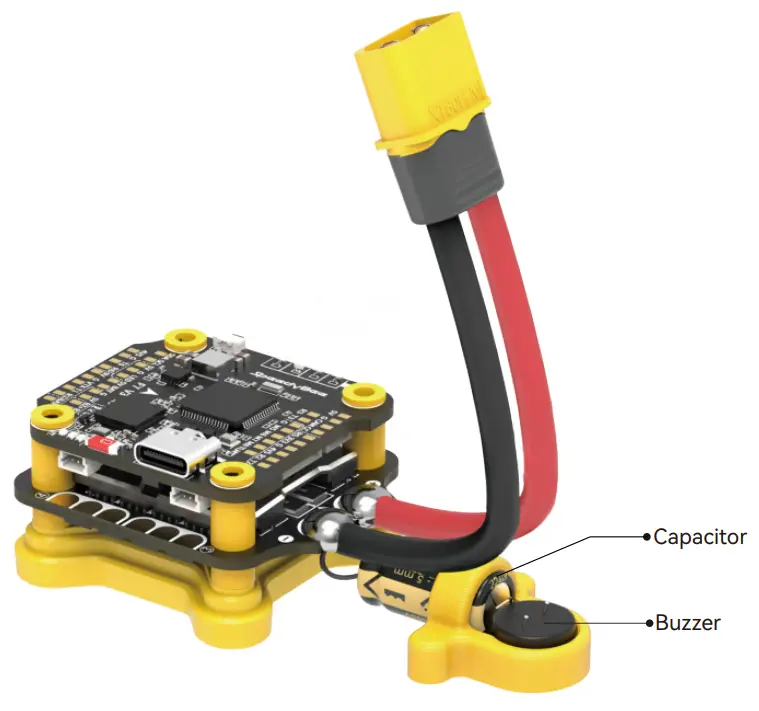

Примечание: Подключить зуммер к отметка в БЗ+ контроллера света, а зуммер без отметки в БЗ

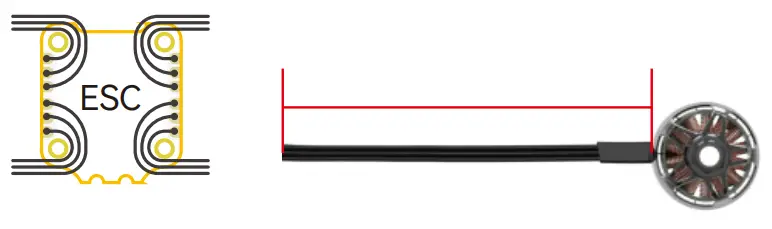

- Рекомендуемая длина внутреннего провода двигателя: 110 мм.

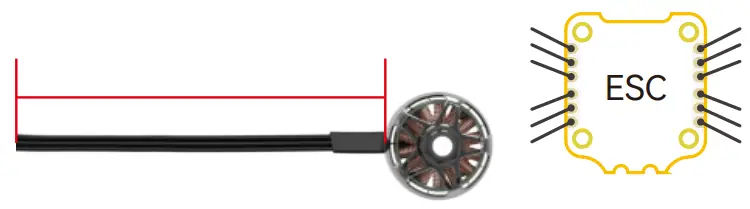

- Рекомендуемая длина внешнего провода двигателя: 93 мм.
Шкала
