Инструкция по эксплуатации стека SpeedyBee F405 V3 BLS 50A 30×30 для FPV-дронов
Содержание
- Общие характеристики
- Размеры
- Комплектация
- Подключение полетного контроллера и регулятора
- Контроллер полета F405 V3
- Подключение периферии
- Конфигурация через приложение
- Обновление прошивки
1. Общие характеристики
| Название продукта | Стек SpeedyBee F405 V3 BLS 50A 30×30 |
|---|---|
| Контроллер полета | SpeedyBee F405 V3 |
| Регулятор скорости (ESC) | SpeedyBee BLS 50A 4-в-1 |
| Bluetooth | Поддерживается (только для настройки FC и ESC) |
| Прошивка по беспроводной сети | Не поддерживается |
| Входное напряжение | 3-6S LiPo |
| Монтаж | 30.5×30.5 мм (отверстие 4 мм) |
| Размеры | 45.6×44×18.3 мм |
| Масса | 23.4 г |
Расширенные Технические характеристики
| Категория | Характеристика |
|---|---|
| Процессор | STM32F405 |
| Гироскоп | BMI270 |
| USB-порт | Type-C |
| Барометр | Встроенный |
| Чип OSD | AT7456E |
| Bluetooth | Поддерживается (MSP на UART4, 115200 бод) |
| Подключение DJI Air Unit | 6-контактный разъем или прямая пайка (совместимость с DJI O3, RunCam Link, Caddx Vista, DJI Air Unit V1) |
| Blackbox (MicroSD) | Поддержка карт ≤4 ГБ (FAT16/FAT32), не SDXC |
| Управление камерой | BetaFlight Camera Control (CC) |
| Датчик тока | Поддерживается (для SpeedyBee BLS 50A ESC: масштаб = 386, смещение = 0) |
| Входное напряжение | 3S–6S LiPo (через контакты G, BAT или 8-контактные площадки) |
| Выходы 5V | 9 групп (макс. 2А суммарно) |
| Выходы 9V | 2 группы (макс. 2А суммарно) |
| Выходы 3.3V | Для приёмников (до 500 мА) |
| Выходы 4.5V | Для приёмника/GPS (до 1А, работает от USB) |
| Сигналы ESC | M1–M4 (низ), M5–M8 (верх) |
| UART | 6 портов (UART4 – Bluetooth, UART5 – телеметрия ESC) |
| Телеметрия ESC | UART5 (R5) |
| I²C | SDA/SCL (для магнитометра, сонара и др.) |
| Светодиоды (WS2812) | 5V, G, LED (управление через Betaflight) |
| Зуммер | Контакты BZ+/BZ- (5V) |
| Кнопка BOOT | - Переход в DFU (для прошивки) - Управление светодиодами (короткое нажатие – режим LED, долгое – переключение SpeedyBee/BF-LED) |
| RSSI | Контакт RS |
| SmartPort/F.Port | Не поддерживается |
| Поддерживаемые прошивки | BetaFlight (по умолчанию), EMUflight, INAV |
| Целевая прошивка | SPEEDYBEEF405V3 |
| Крепление | 30.5×30.5 мм (отверстия 4 мм) |
| Размеры | 41.6×39.4×7.8 мм |
| Вес | 9.6 г |

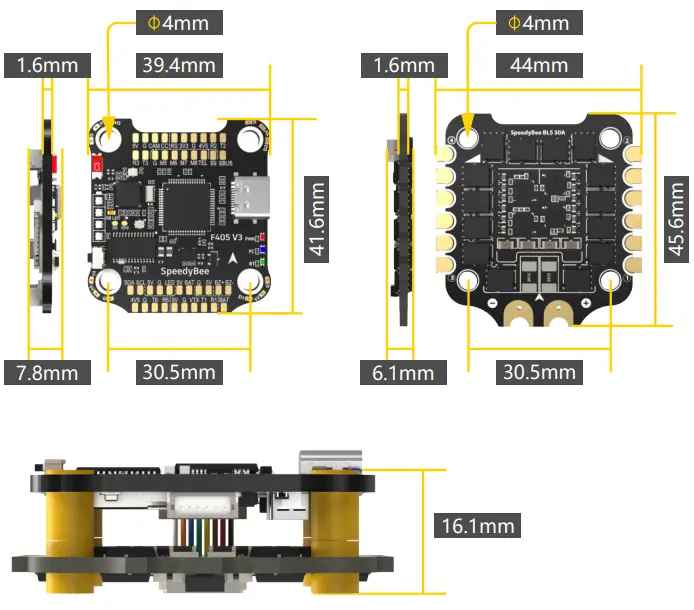

2. Размеры
3. Комплектация
Стек SpeedyBee F405 V3 50A 30×30
- Контроллер полета SpeedyBee F405 V3 — 1 шт.
- SpeedyBee BLS 50A 4-в-1 ESC — 1 шт.
- Конденсатор 35 В 1000 мкФ с низким ESR — 1 шт.
- Нейлоновая гайка M3 — 5 шт.
- Силиконовое уплотнительное кольцо M3 — 5 шт.
- Силиконовые втулки M3×8 мм (для FC) — 5 шт.
- Силиконовые втулки M3×8.1 мм (для ESC) — 5 шт.
- SH 1.0 мм, 15-контактный кабель, 80 мм (для соединения FC-ESC) — 1 шт.
- Винты с внутренним шестигранником M3×30 мм — 5 шт.
- 6-контактный кабель DJI (80 мм) — 1 шт.
- Кабель питания XT60 (70 мм) — 1 шт.
4. Подключение полетного контроллера и регулятора скорости

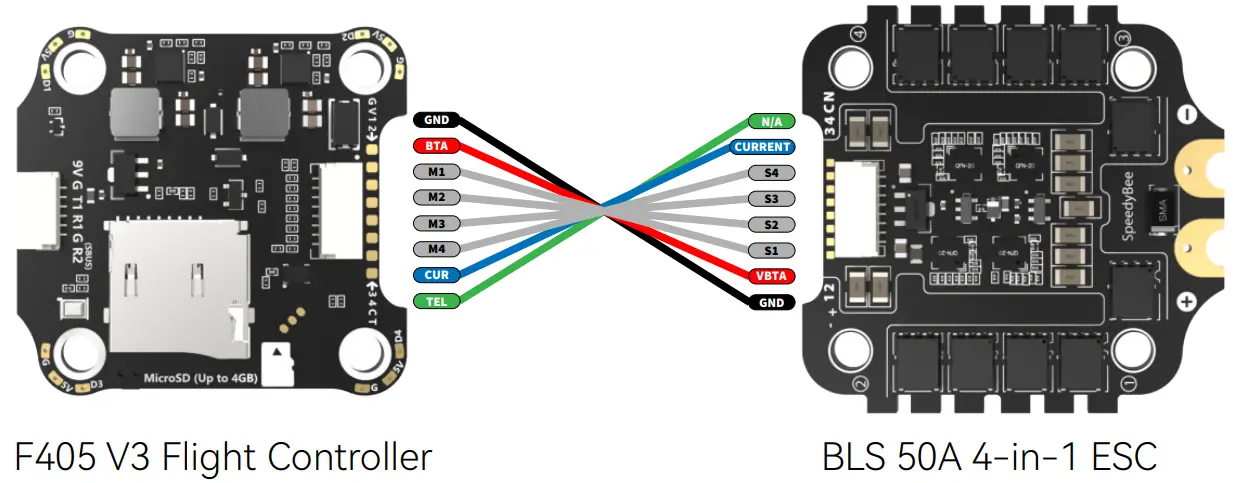

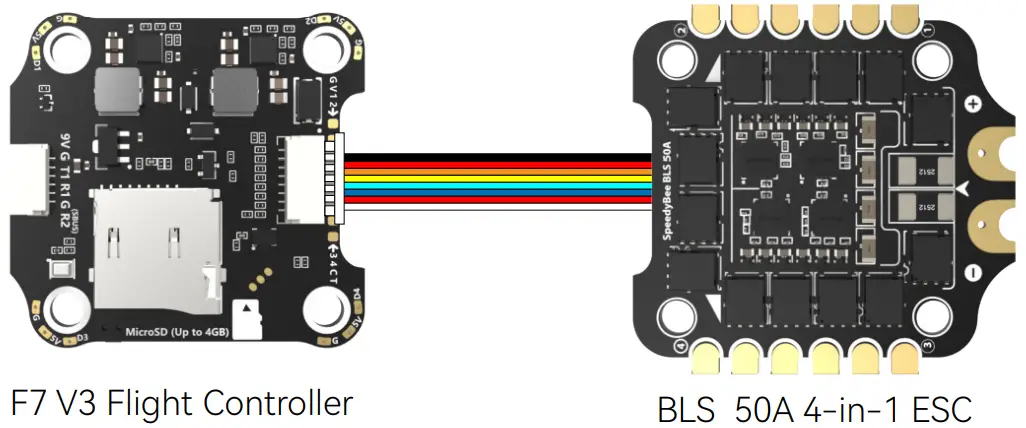

Используйте 8-контактный кабель из комплекта для соединения полетного контроллера и ESC. Либо припаяйте 8 проводов напрямую к соответствующим контактным площадкам.
Способ 1 — Использование 8-контактного кабеля
Способ 2 — Прямая пайка

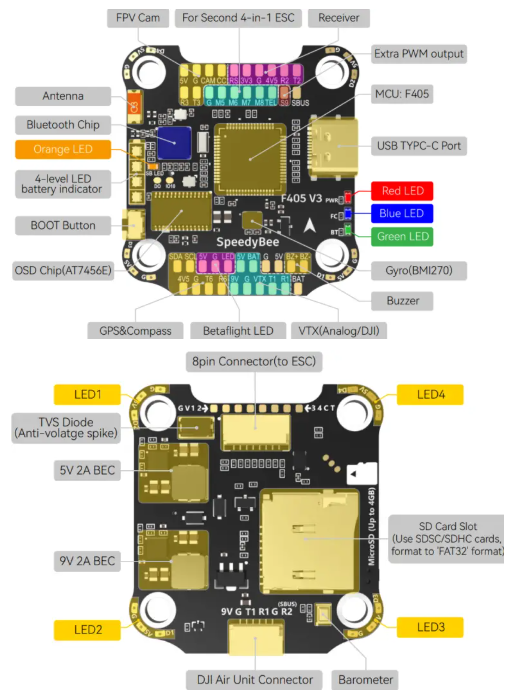

5. Контроллер полета F405 V3
Светодиодные индикаторы
- Красный: Индикатор питания (горит постоянно при включении).
- Зелёный: Индикатор состояния Bluetooth (горит при подключении).
- Синий: Индикатор состояния контроллера (управляется прошивкой).
- Оранжевый: Индикатор режима управления светодиодами (режим BF_LED или SB_LED).
Для переключения режимов управления светодиодами удерживайте кнопку BOOT 3 секунды.
Кнопка BOOT
- Для перепрошивки: удерживайте BOOT, подключая USB к ПК, затем отпустите кнопку.
- Для управления светодиодами: при включённом контроллере кратковременно нажмите BOOT для смены режима отображения светодиодов.

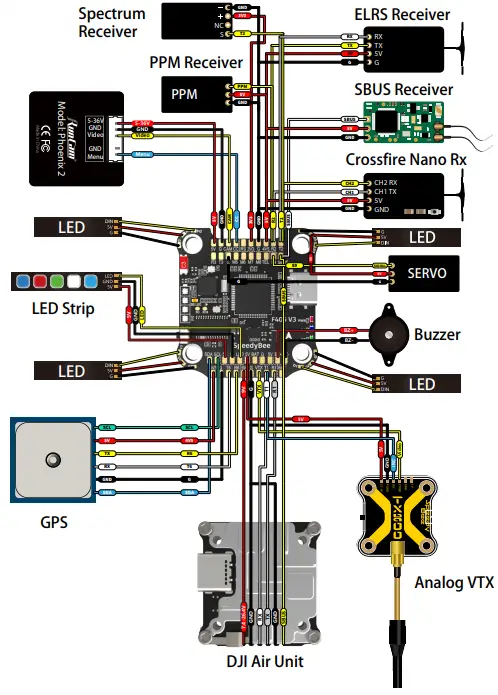

6. Подключение периферии
7. Конфигурация через приложение
Скачайте приложение SpeedyBee в Google Play или App Store, либо загрузите APK-файл с сайта speedybee.com.
8. Обновление прошивки
- Подключите полетный контроллер к ПК с помощью USB-кабеля.
- Откройте конфигуратор Betaflight/Emuflight/INAV.

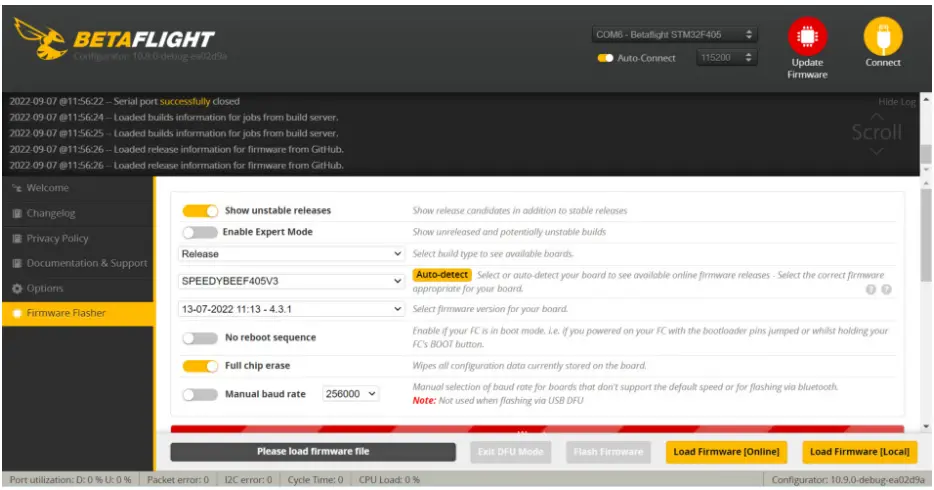

- Перейдите на вкладку «Firmware Flasher / Прошивка», выберите цель «SPEEDYBEEF405V3» и выполните прошивку.
Для получения дополнительной информации и технической поддержки посетите официальный сайт SpeedyBee.

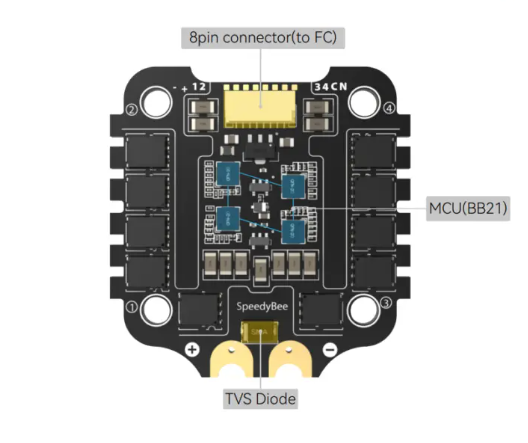

9. Регулятор скорости SpeedyBee BLS 50A 4-в-1

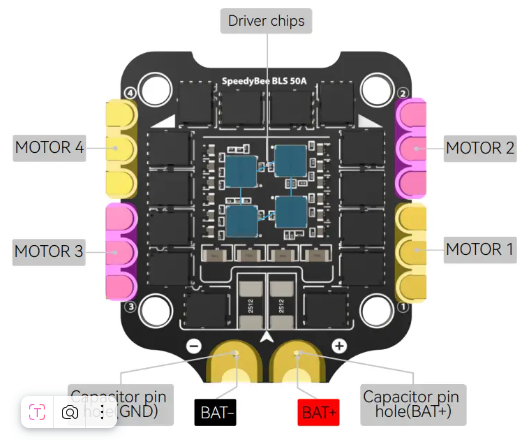

Подключение к моторам и силовому кабелю

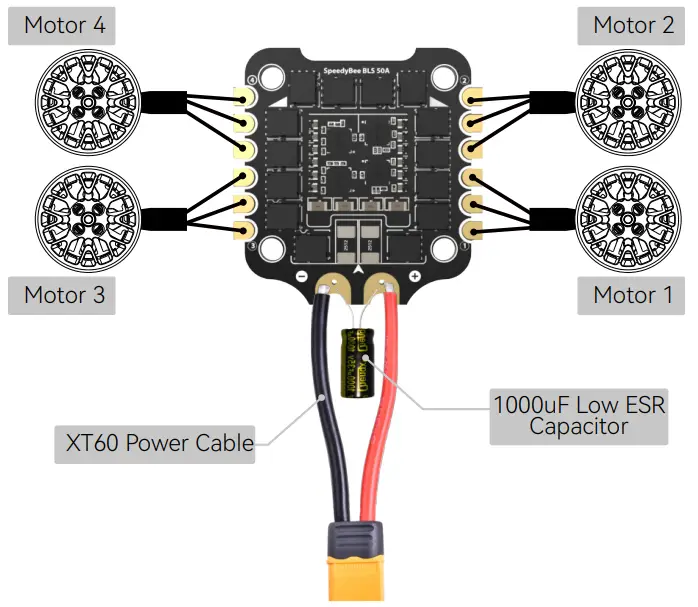

Для подключения моторов используйте соответствующие контактные площадки на ESC. Кабель питания XT60 припаивается к силовым контактам ESC, при необходимости используйте конденсатор для фильтрации помех.
Примечание: Во избежание выгорания стека при включении настоятельно рекомендуется использовать входящий в комплект поставки конденсатор Low ESR.

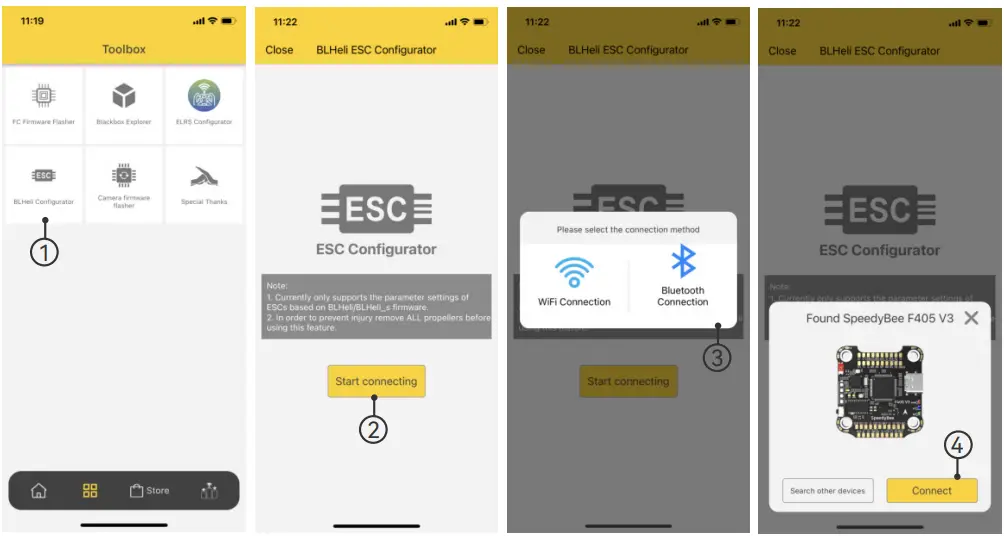

Конфигурация ESC
- Настройка параметров ESC осуществляется через приложение SpeedyBee или конфигуратор BLHeli.
- Для обновления прошивки ESC используйте проводное подключение через ПК.
Обновление прошивки регулятора скорости
Для этого ESC можно использовать как прошивку BLHeli_S, так и Blue Jay.

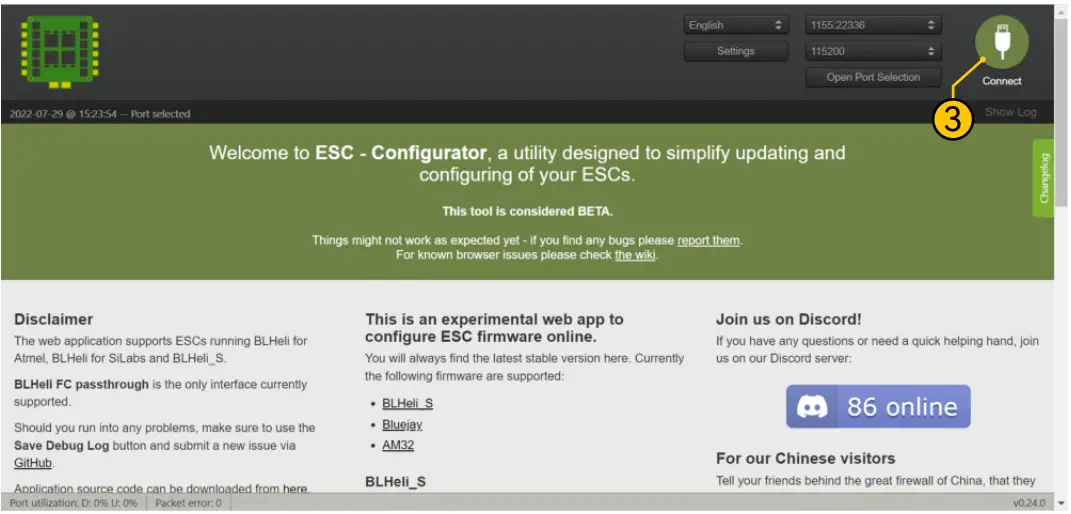

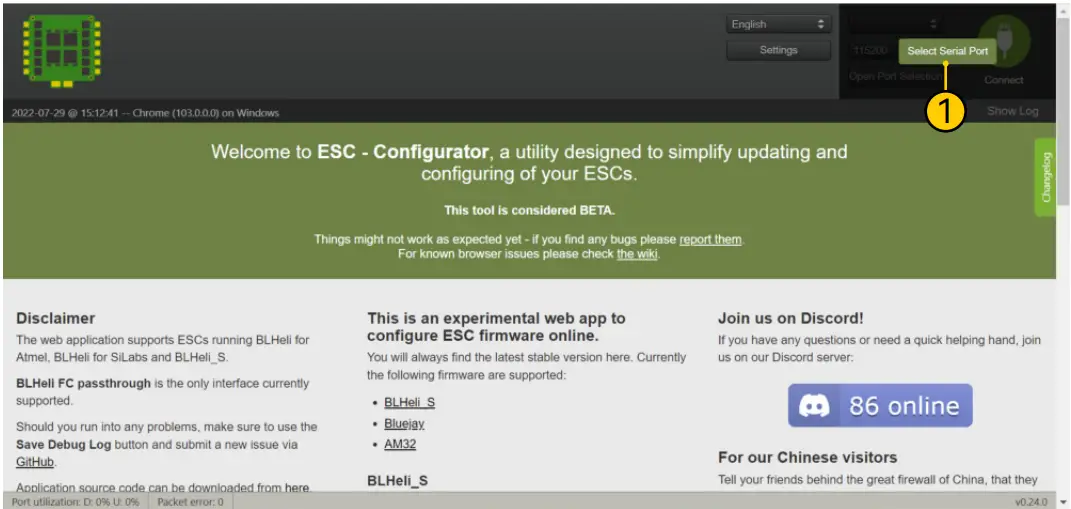

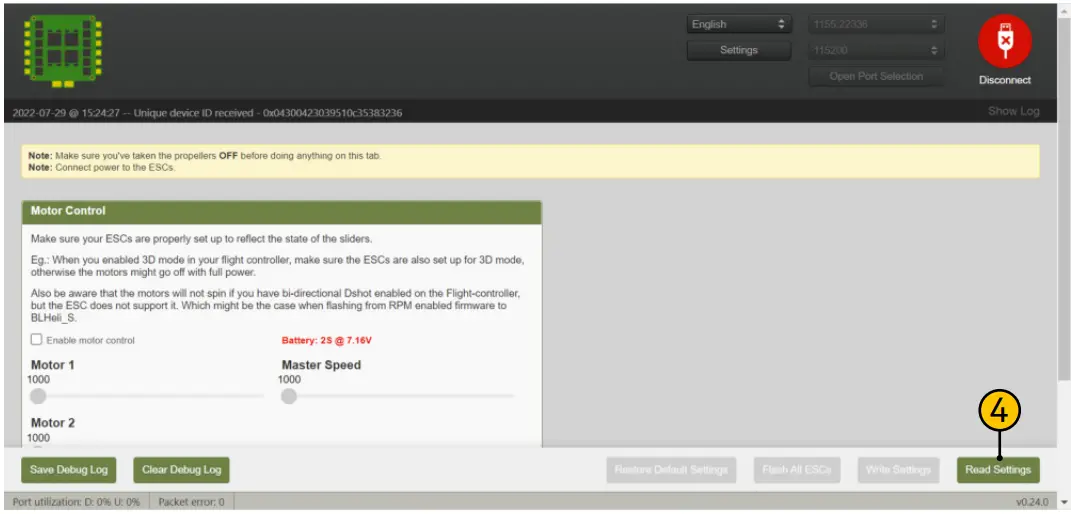

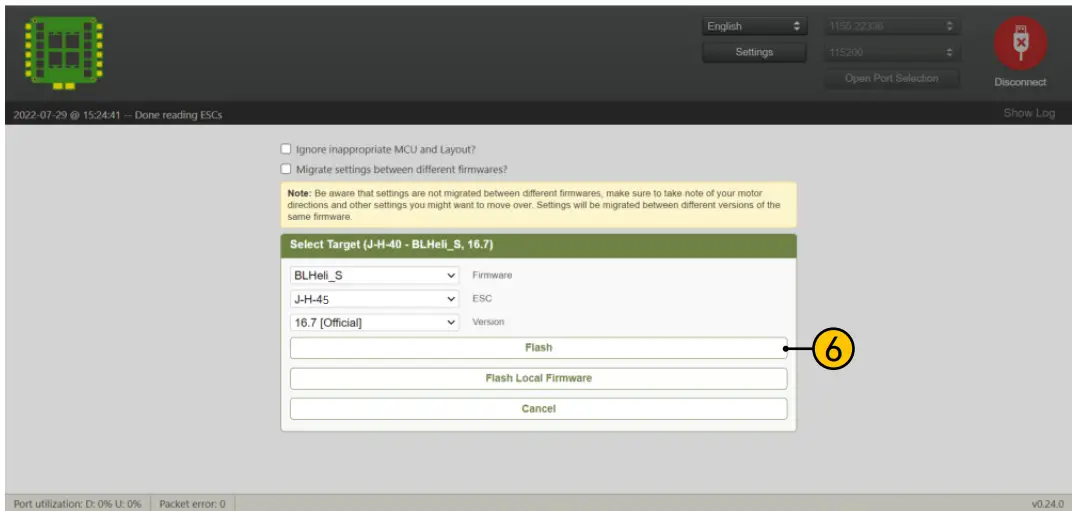

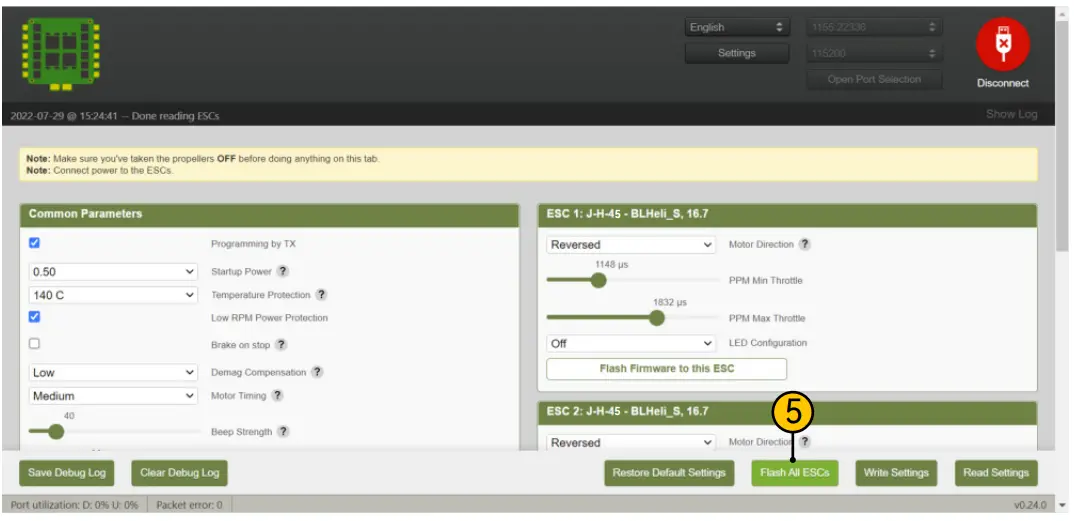

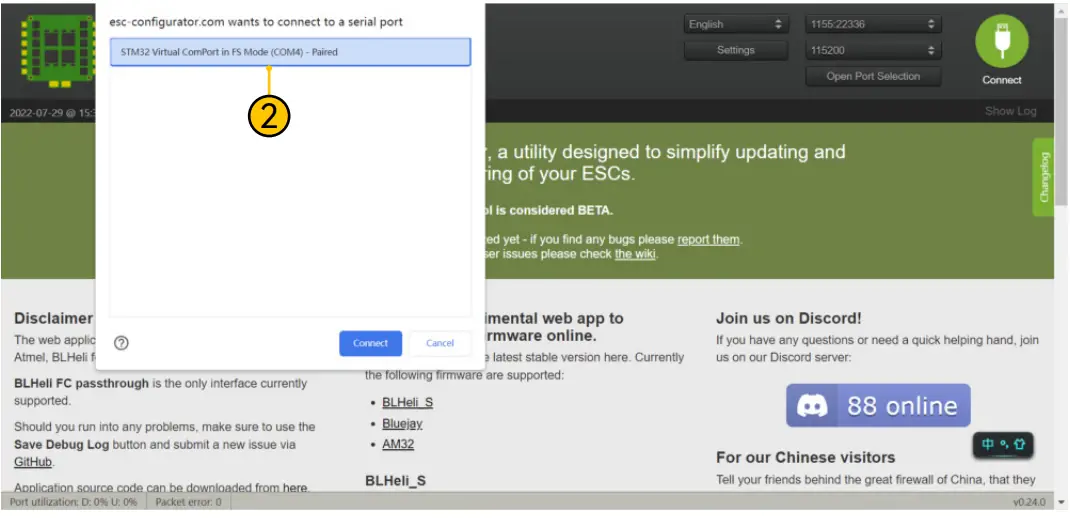

Вставьте аккумулятор в F405 V3, затем подключите USB кабель между F405 V3 и вашим ПК. Прошейте прошивку ESC (BLHeli_S или Blue Jay) в следующем онлайн-конфигураторе:
https://esc-configurator.com/
Примечание. Тип ESC должен быть установлен как «JH-50».
SpeedyBee F405 V3 30×30 - Технические характеристики
| Категория | Характеристика |
|---|---|
| Процессор | STM32F405 |
| Гироскоп | BMI270 |
| USB-порт | Type-C |
| Барометр | Встроенный |
| Чип OSD | AT7456E |
| Bluetooth | Поддерживается (MSP на UART4, 115200 бод) |
| Подключение DJI Air Unit | 6-контактный разъем или прямая пайка (совместимость с DJI O3, RunCam Link, Caddx Vista, DJI Air Unit V1) |
| Blackbox (MicroSD) | Поддержка карт ≤4 ГБ (FAT16/FAT32), не SDXC |
| Управление камерой | BetaFlight Camera Control (CC) |
| Датчик тока | Поддерживается (для SpeedyBee BLS 50A ESC: масштаб = 386, смещение = 0) |
| Входное напряжение | 3S–6S LiPo (через контакты G, BAT или 8-контактные площадки) |
| Выходы 5V | 9 групп (макс. 2А суммарно) |
| Выходы 9V | 2 группы (макс. 2А суммарно) |
| Выходы 3.3V | Для приёмников (до 500 мА) |
| Выходы 4.5V | Для приёмника/GPS (до 1А, работает от USB) |
| Сигналы ESC | M1–M4 (низ), M5–M8 (верх) |
| UART | 6 портов (UART4 – Bluetooth, UART5 – телеметрия ESC) |
| Телеметрия ESC | UART5 (R5) |
| I²C | SDA/SCL (для магнитометра, сонара и др.) |
| Светодиоды (WS2812) | 5V, G, LED (управление через Betaflight) |
| Зуммер | Контакты BZ+/BZ- (5V) |
| Кнопка BOOT | - Переход в DFU (для прошивки) - Управление светодиодами (короткое нажатие – режим LED, долгое – переключение SpeedyBee/BF-LED) |
| RSSI | Контакт RS |
| SmartPort/F.Port | Не поддерживается |
| Поддерживаемые прошивки | BetaFlight (по умолчанию), EMUflight, INAV |
| Целевая прошивка | SPEEDYBEEF405V3 |
| Крепление | 30.5×30.5 мм (отверстия 4 мм) |
| Размеры | 41.6×39.4×7.8 мм |
| Вес | 9.6 г |
