Подключение сервопривода к FPV-дрону.

Подключение сервопривода к FPV-дрону.

Воскресенье, 08 марта 2026

1. Подключение сервопривода к полётному контроллеру

Сервопривод имеет три провода:

  • Красный — питание +5V

Если на вашем контроллере нет вывода питания 5V способного поддерживать работу сервопривода (необходимый ток), необходимо использовать внешний BEC (выносной модуль питания с понижением напряжения до 5 В). В этом случае питание сервопривода будет стабилизированным и безопасным.

Подключение напрямую к аккумулятору не рекомендуется!!!

  • Коричневый/чёрный — земля GND
  • Жёлтый/белый — управляющий сигнал Signal

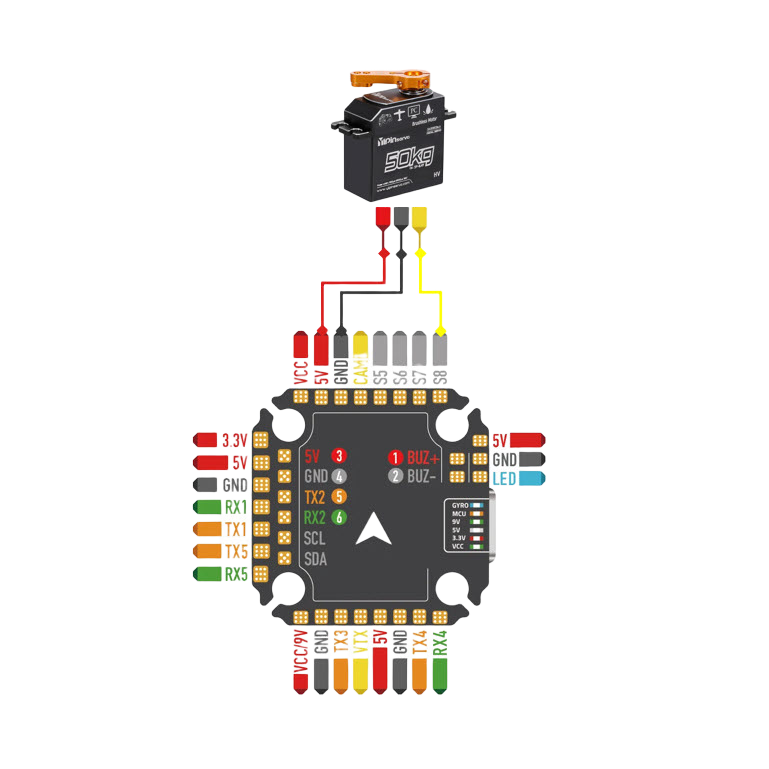

Подключите провода:

  • Красный к площадке 5V на полётном контроллере.
  • Коричневый к GND.
  • Жёлтый к одной из свободных площадок для моторов (например, M5–M8) или сигнальных площадок S5–S8.

2. Настройка сервопривода в Betaflight Configurator

2.1. Подключение и запуск конфигуратора

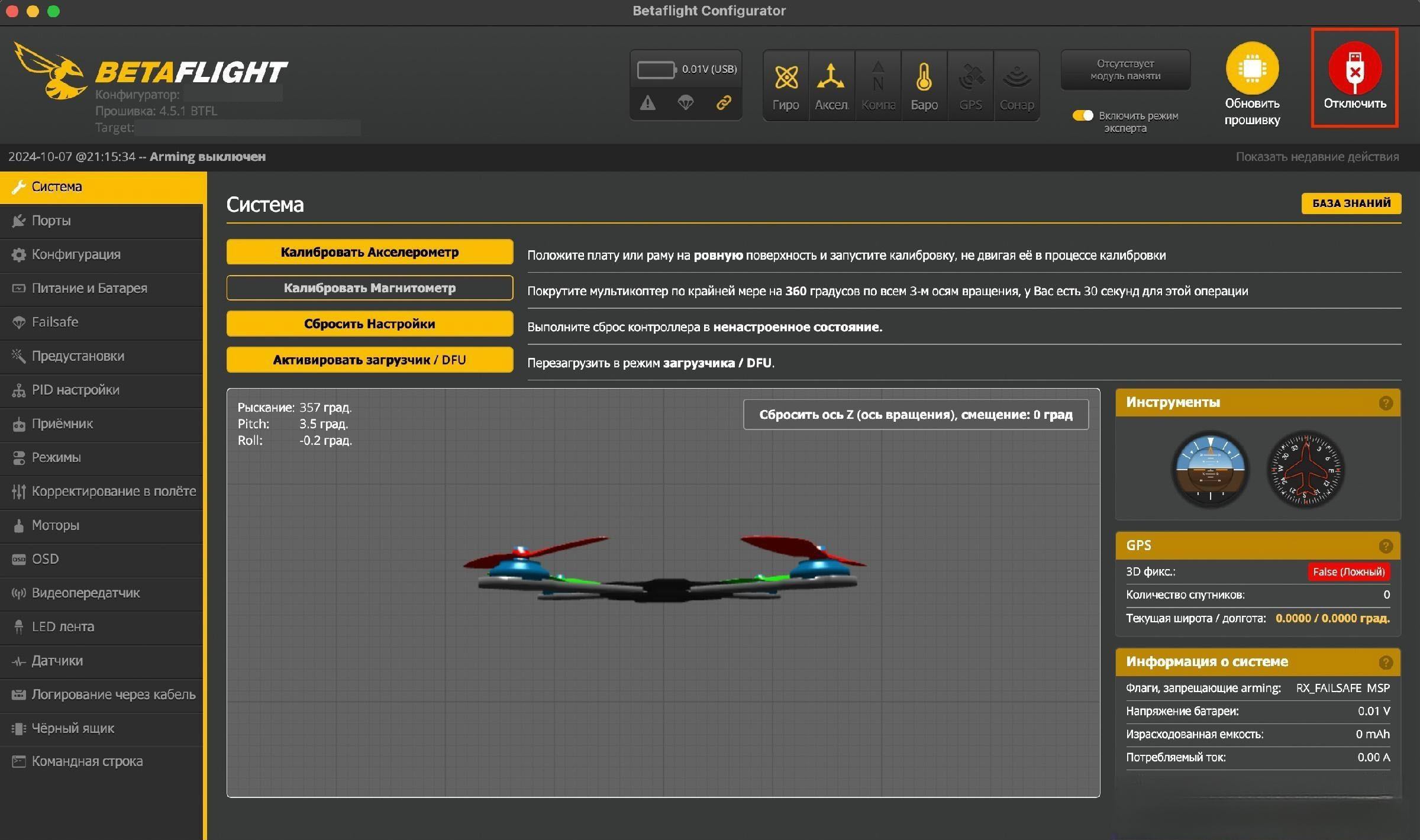

  • Подключите дрон к ПК через USB.
  • Запустите Betaflight Configurator и выберите COM-порт.
  • Нажмите Connect.

2.2. Включение поддержки сервопривода

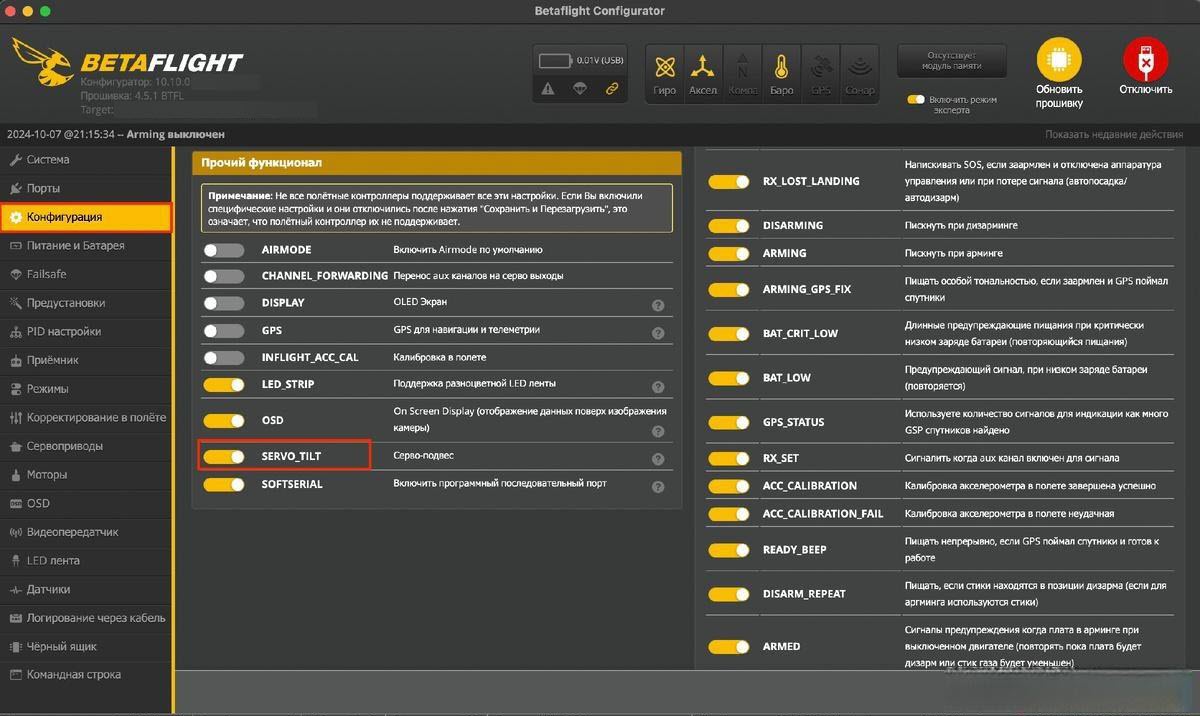

  • Перейдите во вкладку Configuration / Конфигурация.
  • Включите опцию SERVO_TILT (или CHANNEL_FORWARDING для более гибкой настройки).
  • Нажмите Save and Reboot.

2.3. Назначение пина для сервопривода

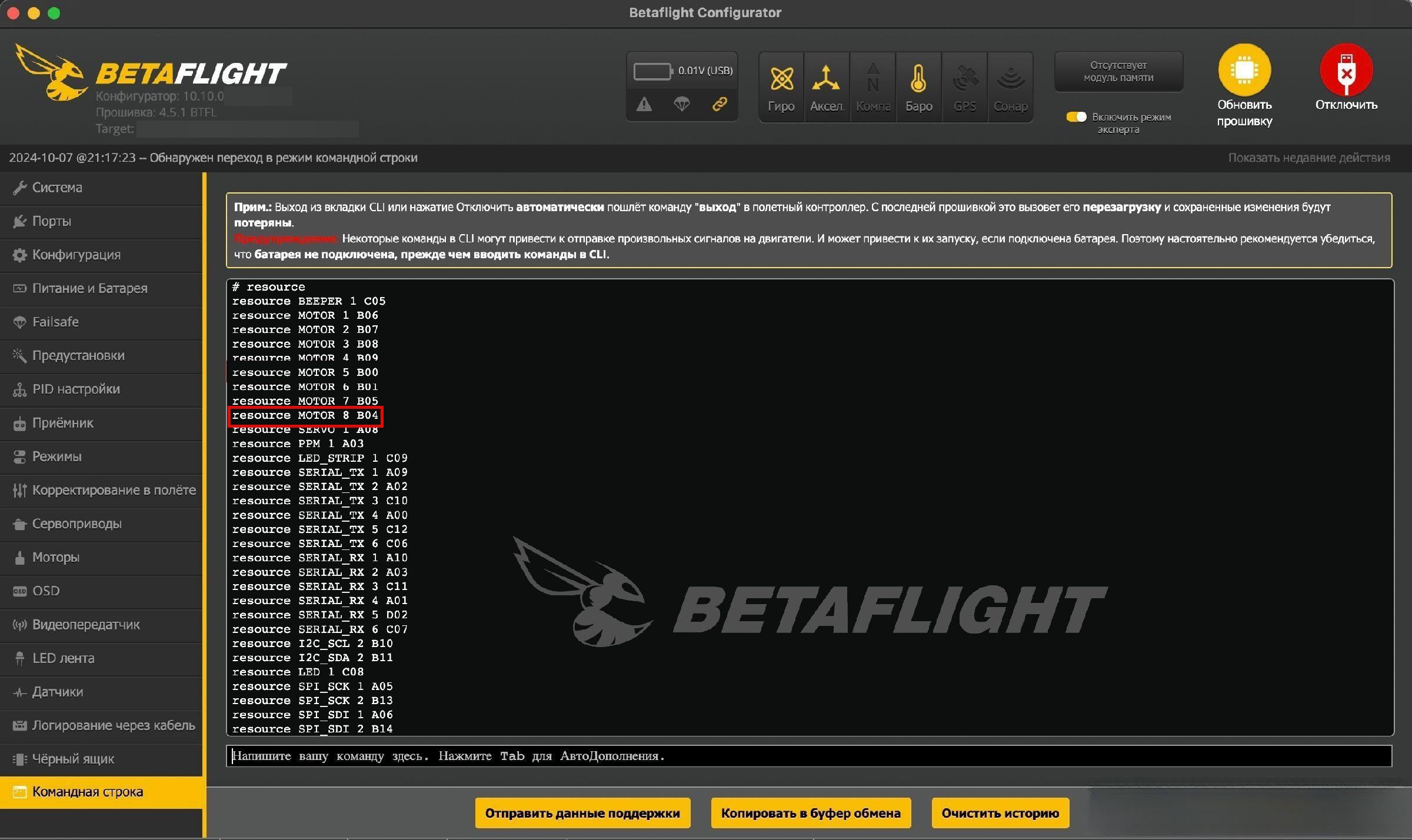

  • Откройте вкладку CLI.
  • Введите команду resource и найдите номер пина, к которому подключён жёлтый провод (например, M8 — B04).

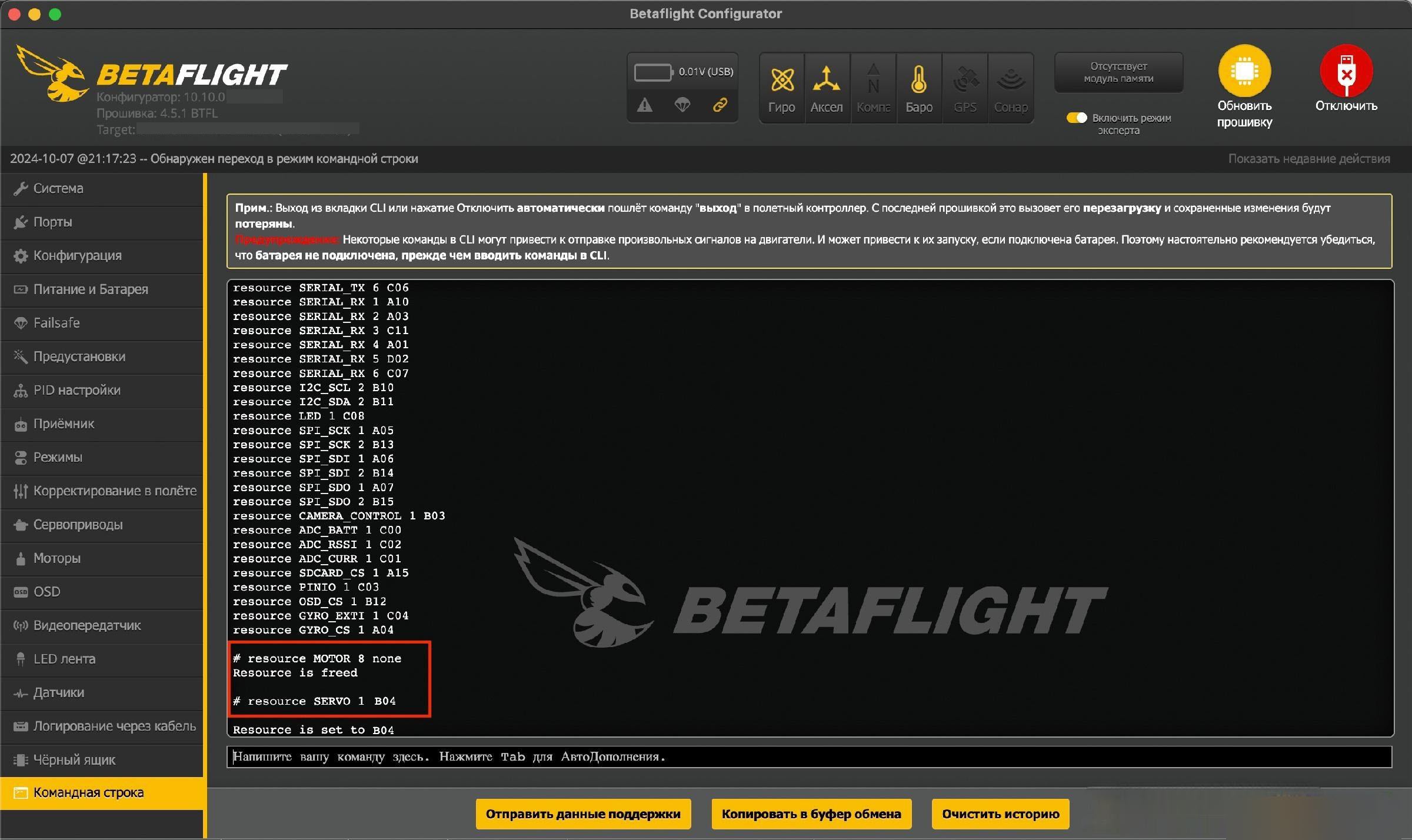

  • Освободите пин:
    resource MOTOR 8 none
  • Назначьте пин B04 сервоприводу:
    resource SERVO 1 B04
  • Сохраните изменения:
    save


3. Настройка управления с аппаратуры

3.1. Привязка канала

  • На аппаратуре выберите тумблер или крутилку, которой будете управлять сервоприводом.
  • В настройках микшера назначьте выбранный элемент на свободный канал (например, крутилка S2 на канал CH12).

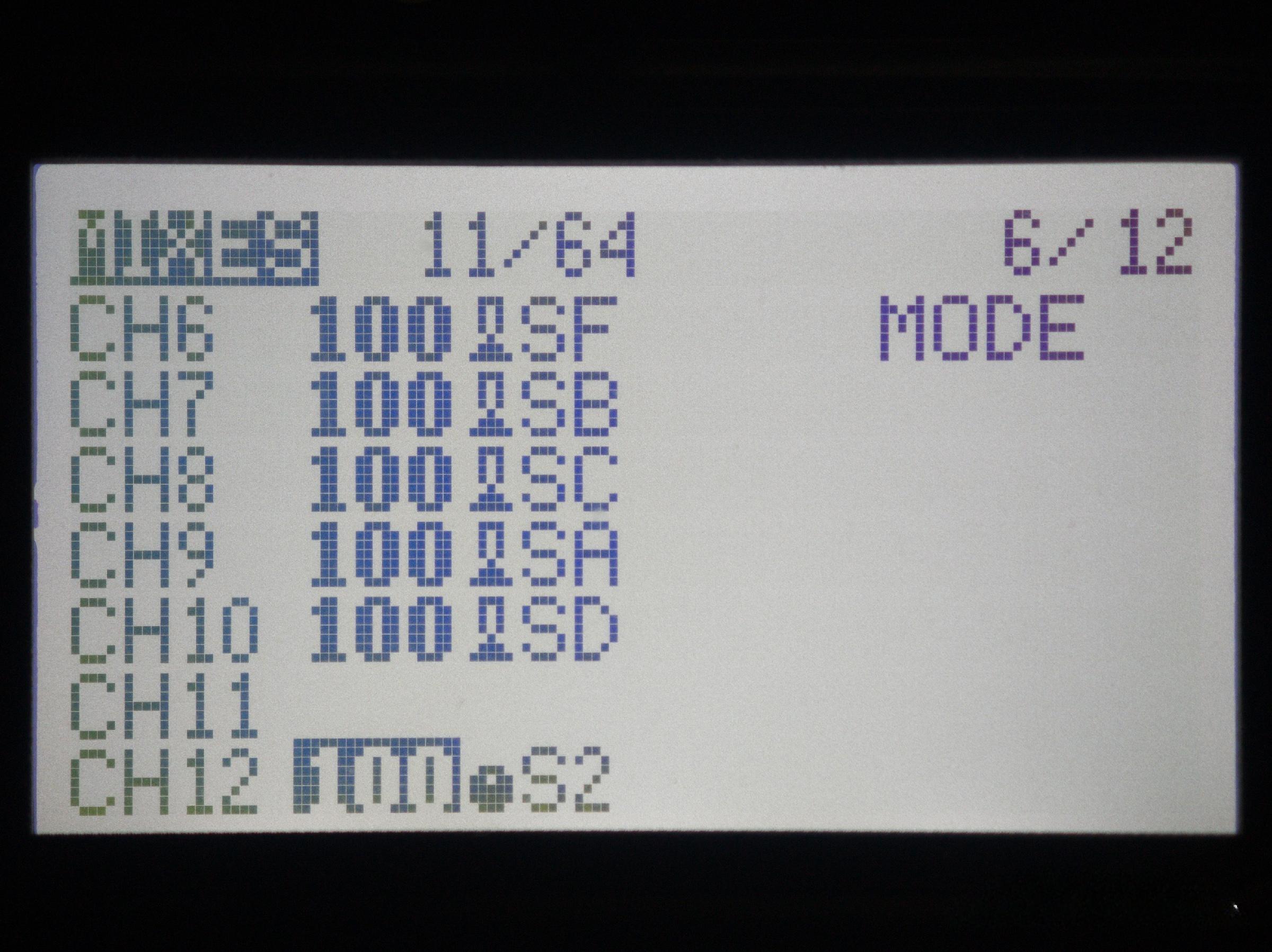

Выбираем канал:

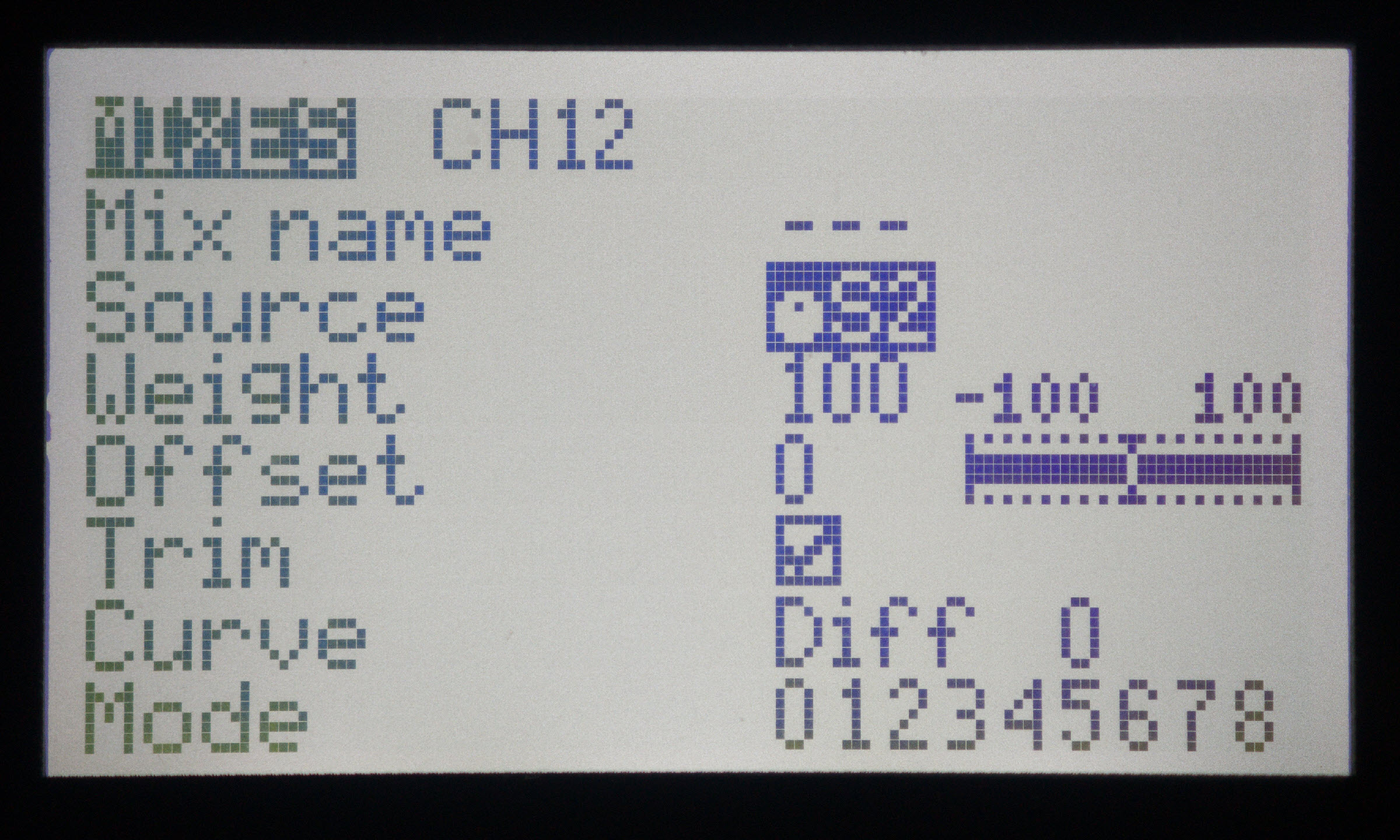

Выбираем крутилку S2

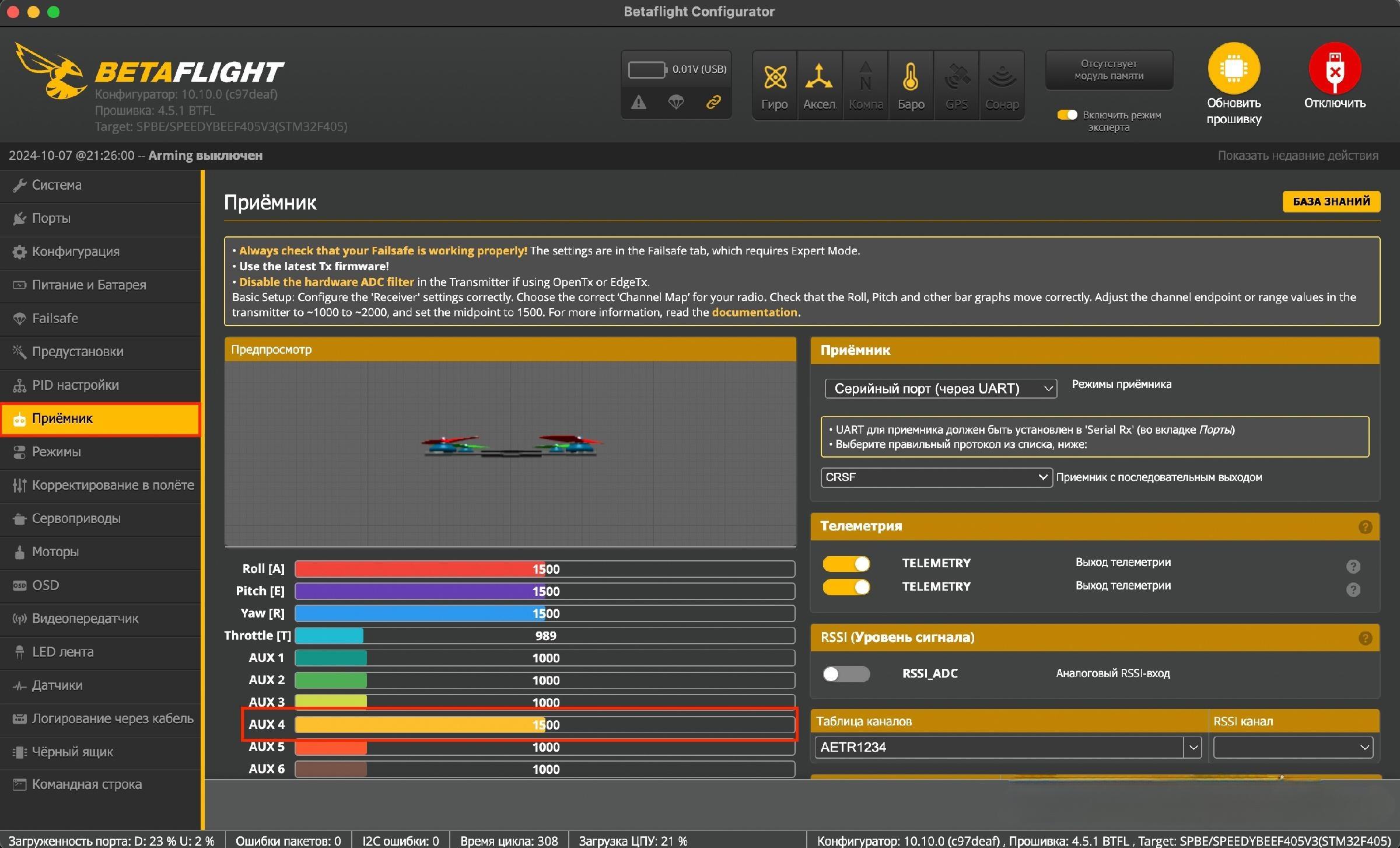

3.2. Проверка в Betaflight

  • Перейдите во вкладку Receiver.
  • Изменяя положение тумблера/крутилки, убедитесь, что соответствующий AUX-канал меняет значение.

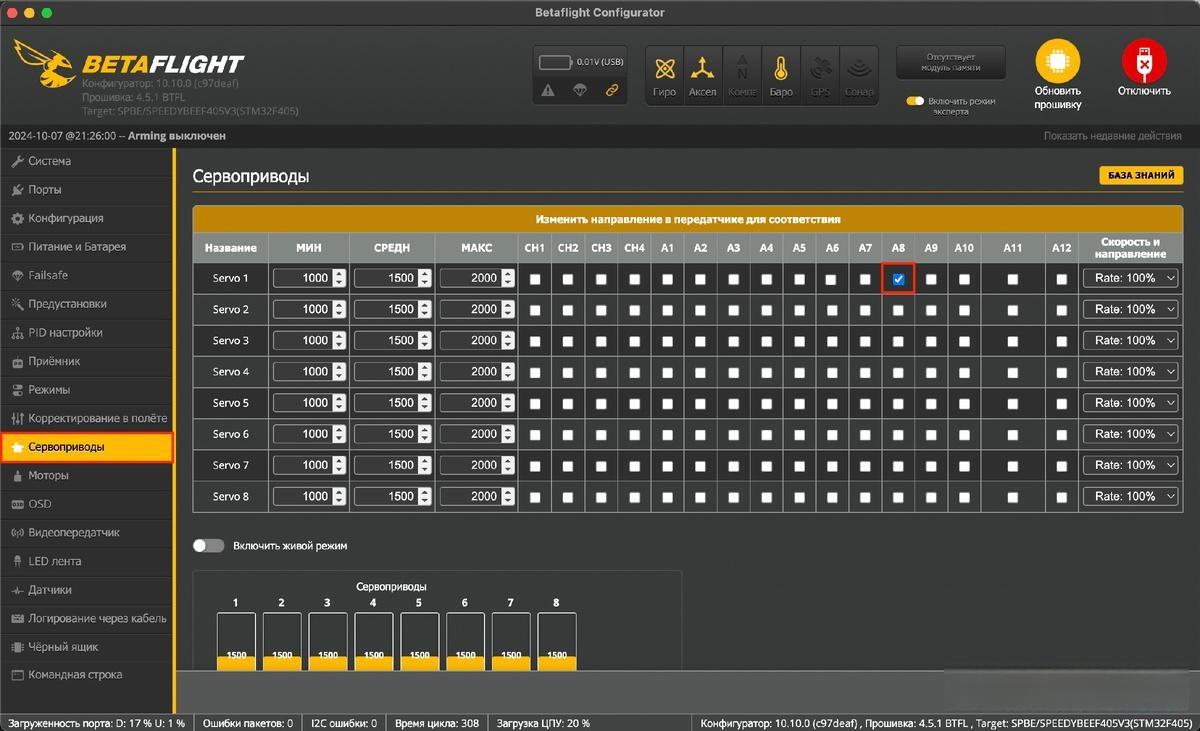

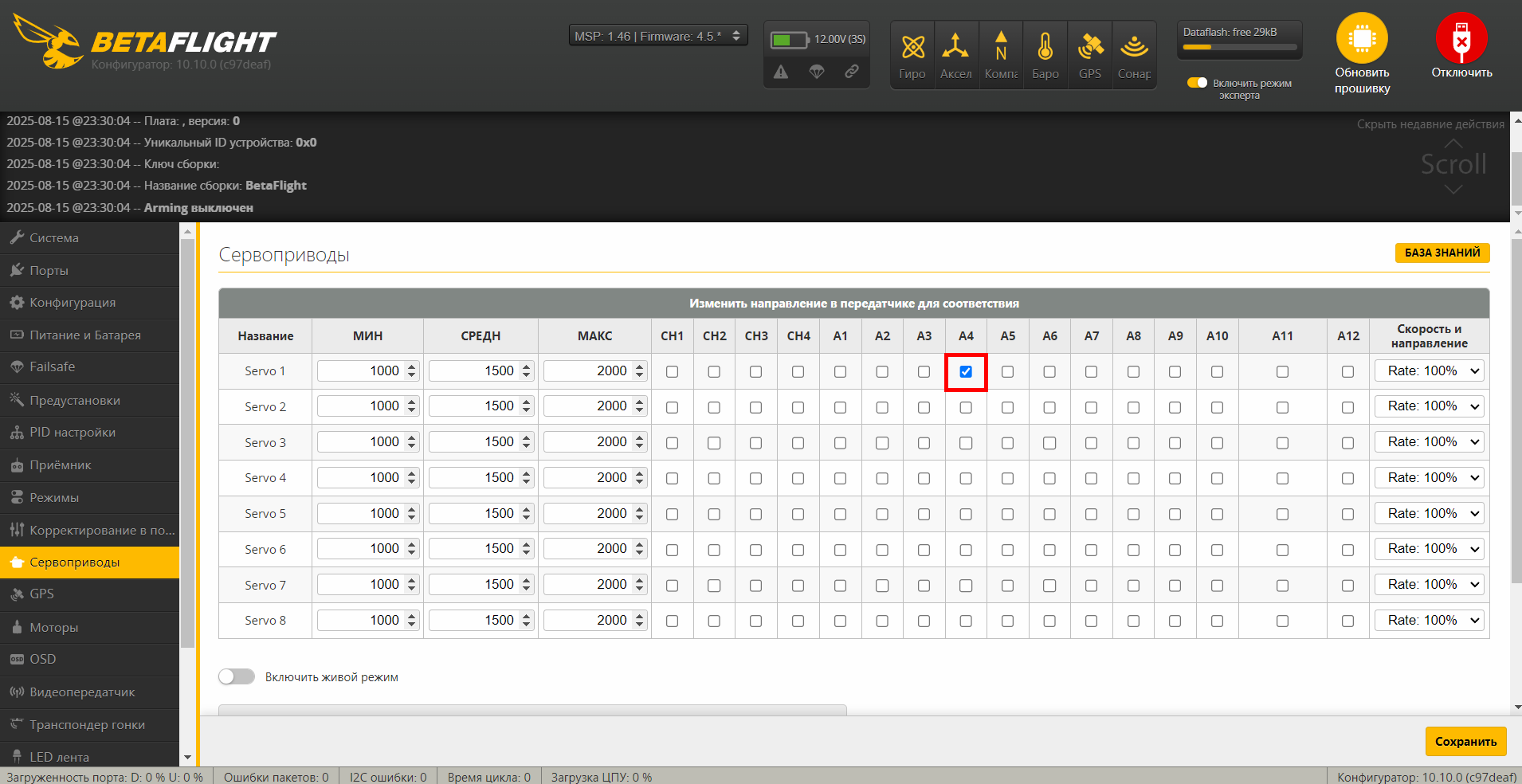

3.3. Привязка канала к сервоприводу

  • Перейдите во вкладку Servos (или Modes в старых версиях).
  • В строке SERVO1 поставьте галочку у нужного AUX (например, AUX4).
  • Сохраните изменения.


4. Проверка работы

  • Перезагрузите дрон и подключите аппаратуру.
  • Попробуйте изменить положение тумблера/крутилки — сервопривод должен реагировать.

Примечания

  • Перед настройкой всегда делайте резервную копию настроек через CLI командой diff all и сохраните файл.
  • Для сложных сценариев используйте функцию CHANNEL_FORWARDING для минимальной нагрузки на процессор.
  • Все действия проводите с отключёнными пропеллерами для безопасности.

Эта инструкция подходит для большинства современных полётных контроллеров и версий Betaflight.

Дополнительная информация.



Этот урок — практический конспект для техников БПЛА: как корректно подключать сервоприводы к полётному контроллеру и настраивать их в Betaflight через переназначение ресурсов (CLI). В конце — практика, чек‑лист самопроверки и шпаргалка.

Главная мысль: сервопривод почти всегда подключается как GND + 5V + PWM(SIGNAL), а для стабильной работы критичны две вещи — правильное питание (не перегрузить BEC) и общая земля (common ground) между FC и источником питания сервы.

Содержание

1. Цели урока

  • Понимать, как устроено подключение сервы: GND, +5V, SIG(PWM).
  • Уметь выбрать питание: встроенный BEC FC или внешний BEC 5V, и объяснить почему.
  • Уметь назначить серву на физический выход через Betaflight CLI: resource MOTOR x noneresource SERVO n pin.
  • Уметь привязать управление к AUX (тумблер/крутилка), настроить реверс и пределы хода.
  • Уметь диагностировать типовые проблемы: нет движения, дрожание, ребуты, помехи, неверный тип сервы (180°/360°).
Что особенно важно запомнить: сигнал PWM “живёт” только при корректной общей земле и нормальном питании 5V без просадок.
↑ К оглавлению

2. Сервопривод на БПЛА: что это и где применяется

Сервопривод (servo) — исполнительный механизм, который по управляющему PWM‑сигналу либо занимает заданное положение (позиционная серва, типично 0–180°), либо вращается непрерывно (серва 360°, где PWM задаёт скорость/направление). На БПЛА сервы применяются в сбросах полезной нагрузки, приводах защёлок, механизмах наклона камеры и т.п.

Типовые режимы:
- Позиционная серва: PWM ≈ угол (например: 1000..2000 мкс → 0..180°)
- Непрерывная (360°): PWM ≈ скорость/направление (1500 мкс → стоп)

Частая путаница: 180° vs 360°, PWM vs питание

Запомните: если серва “крутится без остановки” при переключении тумблера, это часто не “глюк Betaflight”, а серва типа 360° (либо неверно выставлены пределы/нейтраль PWM). Питание (5V) и управление (PWM) — разные цепи, их нельзя “лечить” одной настройкой.
↑ К оглавлению

3. Электрика: провода, уровни сигналов, общая земля

3.1. 3 провода сервы и PWM‑управление

Сервопривод почти всегда имеет три провода: GND (земля), +5V (питание) и SIG (управляющий PWM). Управляющий PWM — это логический сигнал относительно земли. Поэтому общая земля обязательна, особенно если серва питается от отдельного источника.

Базовая распиновка (проверяйте по маркировке конкретной сервы):
- GND: коричневый / чёрный
- +5V: красный
- SIG: жёлтый / оранжевый / белый
Практический вывод: “Сигнал есть, но серва не слушается” — часто означает, что нет общей земли или питание просажено.

3.2. Типовые схемы подключения

Схема A: малая серва питается от FC (встроенный BEC 5V)

FC 5V  ─────────── +5V (servo)
FC GND ─────────── GND (servo)
FC OUT(Mx) ─────── SIG (servo)

Подходит, когда BEC FC выдерживает ток сервы с запасом и нет ребутов/просадок.

Схема B: серва питается от внешнего BEC 5V (рекомендуется для силовых серв)

BAT (через PDB/ESC) ──► IN внешнего BEC
BEC +5V ─────────────── +5V (servo)
BEC GND ─────────────── GND (servo)
FC GND ────────────────┘ (общая земля)
FC OUT(Mx) ──────────── SIG (servo)

Ключевое: земля BEC и земля FC должны быть соединены (common ground).

3.3. Типичные ошибки

Ошибка: нет общей земли между FC и внешним питанием сервы

Симптомы: серва не двигается, двигается хаотично, дёргается, “живёт своей жизнью”. Исправление: соединить GND(BEC) и GND(FC), сделать провод земли коротким и надёжным.

Ошибка: перепутаны провода (особенно +5V и GND)

Симптомы: серва не включается, перегрев, возможный выход из строя сервы/платы. Исправление: сверить распиновку, промаркировать провода, прозвонить землю мультиметром.

↑ К оглавлению

4. Питание сервы: BEC FC vs внешний BEC, шумы DC‑DC

4.1. Как выбрать источник 5V

Выбор источника 5V — это вопрос надёжности. Встроенный BEC полётного контроллера не всегда рассчитан на высокие пиковые токи сервы, а сервы любят “пики” при рывке, упоре в механику и под нагрузкой.

Правило техники: если серва силовая или нагрузка непредсказуема — питание лучше вынести на внешний BEC 5V, а на FC оставить только управление (SIG) и общую землю (GND).
Быстрый ориентир по решениям:
- Малая серва (простая механика, малые нагрузки): часто можно питать от 5V на FC.
- Силовая серва / “жёсткая” механика / частые упоры: внешний BEC 5V (с запасом по току).

4.2. Рецепты по питанию и разводке

Рецепт: внешний BEC 5V + фиксация настроек

  • Выставить выход BEC на 5.0V (или номинал, требуемый вашей сервой).
  • Если BEC регулируемый — зафиксировать подстроечник (капля клея/термоклей), чтобы вибрации не сдвинули настройку.
  • Подключить GND(BEC) к GND(FC) отдельным проводом (желательно).

Рецепт: снижение помех от DC‑DC

  • Не располагать импульсный DC‑DC вплотную к приёмнику/антеннам и чувствительным трактам.
  • Делать провод питания сервы коротким, силовые петли — минимальными.
  • При проблемах со связью/видео: заменить неизвестный DC‑DC на качественный модельный BEC.

Импульсные преобразователи могут давать широкополосные помехи и “разносить” их не только излучением, но и по проводам питания.

4.3. Ошибки по питанию/помехам

Ошибка: питание мощной сервы от 5V BEC полётника без запаса

Симптомы: ребут FC/приёмника, пропадание управления, серва “проваливается” при нагрузке. Исправление: внешний BEC 5V (адекватный ток), общий GND, проверка просадок под нагрузкой.

Ошибка: импульсный DC‑DC рядом с RX → деградация связи

Симптомы: резко падает дальность/стабильность радиолинка, артефакты, “глухота” приёмника. Исправление: физически отнести DC‑DC, заменить на модельный BEC, переделать разводку земли/питания.

↑ К оглавлению

5. Подключение к полётному контроллеру: выбор выхода и пайка

Для Betaflight типовой способ — использовать свободный физический выход, который изначально размечен как моторный (M5, M6, M7, M8 и т.п.), и затем переназначить его на сервопривод через CLI. На практике это надёжно, повторяемо и не зависит от “магии” графического интерфейса.

Рекомендованный подход по железу:
1) SIG сервы паять на выбранный свободный выход (например, M7).
2) GND сервы паять на ближайший GND полётника.
3) +5V сервы:
   - малая серва: можно взять 5V с FC,
   - силовая серва: лучше взять 5V с внешнего BEC.
Безопасность: любые проверки сервы выполняйте без пропеллеров. Подачу питания делайте контролируемо (аккумулятор/БП), исключая случайные короткие замыкания.

5.2. Типичные ошибки монтажа

Ошибка: тест “только от USB”

Симптомы: серва не двигается или дёргается, хотя настройка верная. Причина: многие платы по USB не питают всю периферию как от основного питания. Решение: тестировать от основного питания (аккумулятор/БП) при снятых пропеллерах.

Ошибка: отсутствие механической разгрузки проводов

Симптомы: отрыв пятачков, переломы жил возле пайки, нестабильность после вибраций/ударов. Решение: термоусадка, стяжки, фиксация проводов на раме, изгибы делать на “живой” части провода (не прямо у места пайки).

↑ К оглавлению

6. Betaflight: включение servo, CLI resource remap, привязка AUX

6.1. Подходы: “как есть” vs переназначение ресурсов

В Betaflight физический пин может быть назначен на мотор, LED, buzzer и т.п. Чтобы использовать этот же пин как выход сервы, обычно применяют переназначение ресурсов (resource remap) в CLI.

Логика переназначения: сначала освобождаем ресурс (например, моторный выход), затем назначаем на тот же “пин” ресурс сервы, затем сохраняем конфиг.
# 1) Открыть CLI и посмотреть доступные ресурсы
help
resource

# 2) Найти строку вида (пример):
# resource MOTOR 7 B05

# 3) Освободить выход мотора
resource MOTOR 7 none

# 4) Назначить серву на тот же пин
resource SERVO 1 B05

# 5) Сохранить и перезагрузить
save
Если в выводе resource нет строк SERVO: это признак, что в текущей сборке/конфигурации прошивки servo‑функции недоступны. В этом случае применяют другую сборку/версию и повторяют проверку.

Привязка управления к AUX (тумблер/крутилка)

После того как выход “стал сервой”, задача — назначить, каким каналом управлять: чаще всего выбирают свободный AUX (тумблер для 2 положений или потенциометр для плавного).

Алгоритм привязки:
1) Убедиться, что приёмник настроен и каналы AUX двигаются.
2) В разделе сервоприводов выбрать для SERVO 1 источник (например, AUX4).
3) Включить live‑режим (если доступно) и проверить движение сервы от аппаратуры.

6.2. Частые ошибки в CLI и настройках

Ошибка: забыли save после remap

Симптомы: после перезагрузки всё “вернулось обратно”. Решение: после изменений ресурсов обязательно выполнить save.

Ошибка: назначили SERVO на неправильный пин

Симптомы: серва не двигается, хотя AUX назначен, питание есть. Решение: перепроверить resource, убедиться, что вы используете именно тот пин, который соответствует выбранному физическому выходу (M7/M6 и т.п.).

Ошибка: неверные пределы (endpoints) → серва упирается в механику

Симптомы: гул, перегрев, дрожание, повышенный ток, быстрый износ редуктора. Решение: уменьшить min/max PWM, правильно выставить центр (mid), обеспечить запас до механического упора.

↑ К оглавлению

7. Практика: типовые задачи (с решениями)

Практика рассчитана на “техничку”: результат должен быть проверяемым на столе. Во всех задачах тестируйте без пропеллеров.

7.1. Базовая настройка и проверка

Задача 1: Подключить малую серву к 5V FC и оживить от AUX

Условие: малая серва, питание 5V берёте с FC. SIG — на свободный моторный пятачок (например M7). Нужно добиться, чтобы серва двигалась от тумблера/крутилки.

Подключение:
- Servo GND  -> FC GND
- Servo +5V  -> FC 5V
- Servo SIG  -> FC M7 (или другой свободный выход)

Проверка:
- Подать основное питание (не только USB)
- Убедиться, что AUX на аппаратуре двигается
- Назначить AUX на SERVO 1 в настройках сервоприводов

Задача 2: Проверить наличие servo‑ресурсов и сделать remap M7 → SERVO 1

Условие: выход физически используется как моторный. Нужно освободить его и назначить как SERVO 1.

# 1) Посмотреть ресурсы
resource

# 2) Найти соответствие MOTOR 7 -> PIN (пример: B05)
# resource MOTOR 7 B05

# 3) Освободить моторный выход
resource MOTOR 7 none

# 4) Назначить серву на тот же пин
resource SERVO 1 B05

# 5) Сохранить
save

7.2. Питание от внешнего BEC и защита от помех

Задача 3: Подключить серву через внешний BEC 5V с общей землёй

Условие: серва силовая или есть подозрение на просадки/ребуты. Питание сервы — от внешнего BEC 5V. Управление — от FC.

Подключение:
- BEC IN  -> BAT (через силовую шину/ESC/PDB)
- BEC +5V -> Servo +5V
- BEC GND -> Servo GND
- FC GND  -> BEC GND (общая земля, желательно отдельным проводом)
- FC OUT  -> Servo SIG

Проверка:
- При движении сервы FC не перезагружается
- Связь/видео не деградируют при включении/движении сервы

Задача 4: Найти источник помех (если связь “падает”) и локализовать проблему

Условие: после установки DC‑DC/внешнего питания сервы ухудшилась дальность/стабильность радиолинка. Нужно локализовать: питание/земля/расположение/шум.

План диагностики:
1) Физически отнести DC‑DC от RX/антенн (временно — хоть на проводах).
2) Убедиться в общей земле FC ↔ BEC.
3) Укоротить силовые провода, убрать большие петли.
4) Временно заменить DC‑DC на другой BEC (если есть) и сравнить.
5) Проверить: проблема есть только при движении сервы или даже при простом питании.

7.3. Endpoints/реверс/центровка

Задача 5: Настроить реверс и пределы, чтобы серва не упиралась

Условие: серва двигается, но направление “не то” или она упирается в механику. Нужно сделать корректный реверс и выставить min/mid/max.

Алгоритм:
1) Выбрать где делать реверс:
   - в аппаратуре (реверс канала AUX), или
   - в настройках сервы/миксах (если у вас так принято).
2) Выставить центр (mid), чтобы в нейтрали механизм стоял правильно.
3) Подобрать min/max так, чтобы оставался запас до механического упора.
4) Проверить серву под нагрузкой (аккуратно): нет гула/дрожания/перегрева.
↑ К оглавлению

8. Чек‑лист самопроверки знаний + шпаргалка

Отметьте пункты, которые вы действительно понимаете и можете применить без подсказок.

НавыкПроверка
Понимаю 3 провода сервы Могу объяснить назначение GND, +5V, SIG(PWM) и показать это на разъёме/проводах
Понимаю требование общей земли Могу правильно собрать схему с внешним BEC и доказать мультиметром, что земли общие
Выбираю питание сервы Могу аргументированно выбрать: питание от FC или внешний BEC (по рискам просадок/пиков тока)
Понимаю, почему тест “только по USB” ненадёжен Могу корректно организовать тест на столе: без пропов, с основным питанием
Умею читать вывод resource Могу найти соответствие “MOTOR xPIN” и “SERVO nPIN
Умею делать remap выхода под серву Могу выполнить: resource MOTOR x noneresource SERVO n pinsave
Умею привязать AUX к SERVO Могу назначить управление на тумблер/крутилку и показать движение сервы в live‑режиме
Умею настроить реверс и endpoints Могу настроить min/mid/max так, чтобы серва не упиралась и не гудела
Отличаю 180° от 360° Могу по симптомам понять, что серва 360° (скорость от PWM), и объяснить, почему она “крутится”
Умею локализовать помехи от DC‑DC Могу предложить план: развести по физике, проверить земли/петли, заменить BEC, повторить тест

Шпаргалка технику: “подключил — оживил — проверил”

1) Подключение (железо)

Всегда:
- Servo GND  -> FC GND
- Servo SIG  -> выбранный выход (обычно свободный Mx)
Питание:
- малая серва: Servo +5V -> FC 5V
- силовая серва: Servo +5V -> внешний BEC 5V, при этом GND(BEC) соединить с GND(FC)
Стоп‑фактор: нет общей земли — нет нормального PWM‑управления.

2) Betaflight (минимум команд)

# Проверка ресурсов
resource

# Освободить выбранный моторный выход
resource MOTOR X none

# Назначить серву на тот же пин (PIN берёте из вывода resource)
resource SERVO 1 PIN

# Сохранить
save

Если в resource нет SERVO — используйте другую сборку/версию, где servo‑ресурсы доступны.

3) Проверка на столе (быстро и безопасно)

  • Снять пропеллеры.
  • Подать основное питание (аккумулятор/БП), не полагаться только на USB.
  • Убедиться, что AUX двигается (приёмник настроен).
  • Назначить AUX на SERVO 1 и проверить движение.
  • Выставить min/mid/max так, чтобы не было упора, гула и перегрева.
Норма: серва двигается предсказуемо, не дёргается, FC не перезагружается, связь/видео не деградируют.

4) Быстрая диагностика по симптомам

Симптом: серва не двигается
- проверить 5V на серве
- проверить GND общий
- проверить resource remap + save
- проверить что тест не только от USB

Симптом: серва дёргается/гуляет
- общая земля
- помехи/шумный DC-DC
- плохая пайка/перелом провода

Симптом: ребут FC при движении сервы
- питание сервы вынести на внешний BEC 5V
- проверить просадки 5V, убрать упоры в механику

Симптом: “крутится всегда”
- серва 360° или неверные endpoints/нейтраль
↑ К оглавлению
Подключение сервопривода к FPV-дрону. ID 7980
