Radiomaster DBR4. Двухдиапазонный ELRS приемник.

Radiomaster DBR4: Раскройте свободу Dual-Band ELRS FPV!

Четыре антенны и два RF-чипа для 2.4 ГГц и 868/915 МГц

---

Обзор Radiomaster DBR4 – Компактный приемник ELRS

Двухдиапазонные приемники ExpressLRS, такие как Radiomaster DBR4, быстро становятся фаворитами среди FPV-пилотов, и не без причин. Комбинируя диапазоны 2.4 ГГц и 915 МГц в одном приемнике, производитель предлагает лучшее из двух миров: 2.4 ГГц обеспечивает сверхнизкую задержку и стабильную производительность для гонок и фристайла. В то же время, 915 МГц увеличивает дальность и проникающую способность через препятствия, что делает его идеальным для длительных полетов.

Другой ключевой фактор производительности – количество антенн на приемнике. Наличие двух или даже четырех антенн может значительно улучшить прием сигнала и диверсификацию, уменьшая потери и обеспечивая более надежное соединение в сложных условиях. В этом обзоре мы подробно рассмотрим приемник DBR4 Xross Dual-Band Gemini ELRS и определим, для кого он подходит, а для кого нет.

Одной из выдающихся особенностей приемника Radiomaster DBR4 является его четырехантенная конструкция – две работают на 2.4 ГГц и две на 915 МГц. Такая конфигурация обеспечивает более надежное соединение в различных условиях полета, от помещений до длительных полетов на открытой местности. Настоятельно рекомендуется использовать антенны, явно настроенные на каждую частоту, а не универсальные антенны, для оптимальной производительности. Настроенные антенны максимизируют эффективность сигнала в своих диапазонах, обеспечивая большую дальность, более чистый канал связи и стабильную телеметрию, что крайне важно, когда вы выжимаете максимум из своих FPV-полетов.

Обзор Radiomaster DBR4



Radiomaster DBR4 выделяется своим уникальным дизайном, с четырьмя тонкими проволочными антеннами, отходящими от его квадратной платы. Эти антенны, две для 2.4 ГГц и две для 900 МГц, расходятся в разные стороны, чтобы максимизировать прием и минимизировать мертвые зоны. Внешний вид напоминает Сентинелов из фильма «Матрица», с их угрожающим клубком механических щупалец, ищущих добычу. К счастью, в отличие от этих уничтожающих корабли машин, «хвосты» DBR4 созданы не для разрушения, а для надежного двухдиапазонного соединения, обеспечивая "железобетонный" канал управления даже в сложных FPV-условиях.

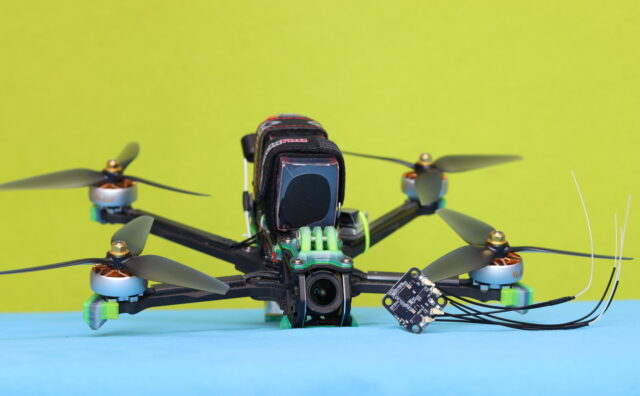

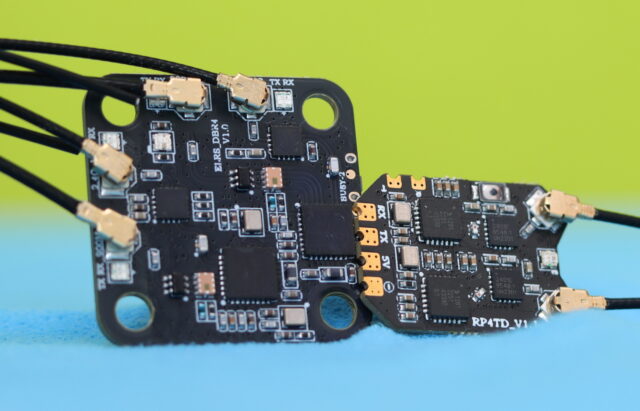

Размером 27×27 мм, этот приемник заметно крупнее большинства других вариантов ELRS на рынке, даже по сравнению с компактной серией GEMINI. Хотя увеличенный размер может ограничить его использование в очень компактных сборках, дополнительное пространство позволяет улучшить компоновку компонентов и лучший теплоотвод. Он имеет посадочные отверстия 20×20 мм, что поддерживается многими типами рам, включая популярную FlyFish Volador VD6, которую часто используют в качестве тестовой платформы из-за ее легкой разборки и двойных монтажных стоек, которые могут вмещать различное оборудование.

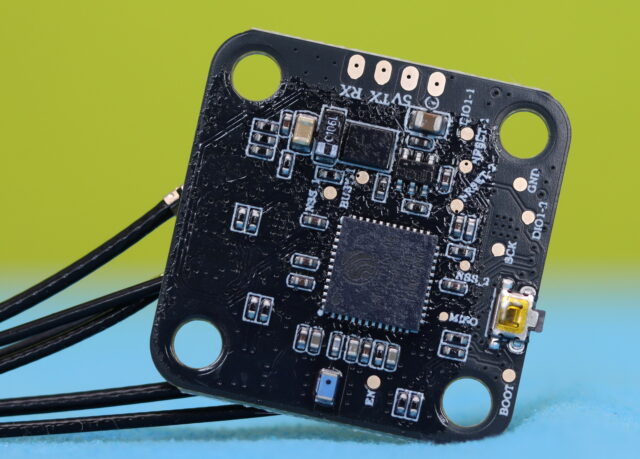

На плате установлены два трансивера Semtech LR1121 третьего поколения с ультранизким энергопотреблением LoRa. В настоящее время он поддерживает частоту обновления до 500 Гц (1000 Гц станет доступна в будущих обновлениях прошивки). Как и большинство модулей ELRS RX, Radiomaster DBR4 также имеет на борту MCU ESP32, единый чип Wi-Fi 2.4 ГГц и Bluetooth Combo, разработанный с использованием маломощной 40-нм технологии TSMC. Приемник может питаться от 4.5 В до 8.4 В; в идеале его следует припаять к 5V BEC полетного контроллера.

Антенны Gemini и XrossBand (GEMX)

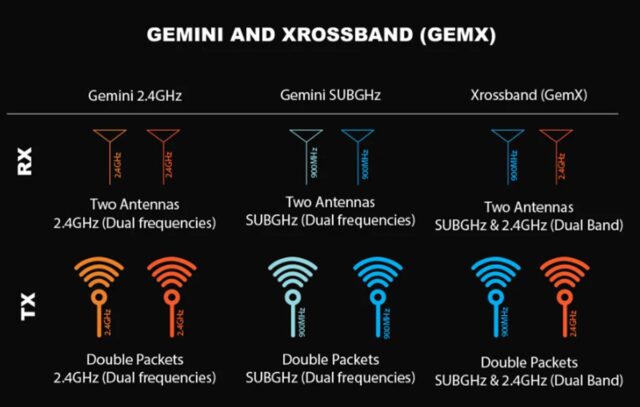

На схеме ниже показано сравнение антенн Gemini и Xrossband (GEMX). Хотя обе разработаны для приемников ExpressLRS, антенны GEMX выделяются своей двухдиапазонной совместимостью, оптимизированной для работы на 2.4 ГГц и 915 МГц. Как упоминалось, такая настройка помогает уменьшить мертвые зоны и обеспечивает более сильный и надежный сигнал во время полетов. ELRS GEMINI работает либо на 2.4 ГГц, либо на 915 МГц (Sub-GHz) на обеих антеннах.



GEMINI И XROSSBAND (GEMX)

Radiomaster DBR4: Технические характеристики

Цена и доступность

Этот двухдиапазонный радио приёмник Xross Gemini ELRS можно приобрести на aliexpress примерно за 30$. Для FPV-пилотов, которые ищут надёжное двухдиапазонное решение, эта цена предлагает доступный вход в экосистему ELRS, делая его отличным вариантом как для гонок, так и для дальних полётов.

Radiomaster DBR4: Для кого подходит, а для кого нет?

Хотя приемник DBR4 Gemini Xrossband имеет четыре антенны, в настоящее время он использует только две одновременно – одну для 2.4 ГГц и одну для 915 МГц. Такая конфигурация позволяет системе независимо переключаться между диапазонами, обеспечивая улучшенную надежность сигнала и резервирование, но все четыре антенны пока одновременно не используются .

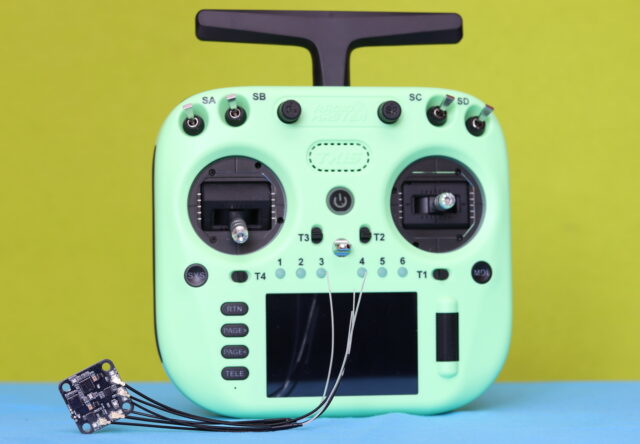

Учитывая дополнительный вес и больший размер, небольшое увеличение производительности не является хорошим компромиссом, поэтому многие пилоты продолжат использовать двухантенные Gemini и двухдиапазонные приемники в зависимости от сборки. С другой стороны, если вам нужна максимальная эффективность антенн и производительность для длительного полета VTOL, этот приемник ELRS, вероятно, является лучшим выбором. Помните, чтобы раскрыть его полный потенциал, вам понадобится полностью совместимый радиопередатчик.
