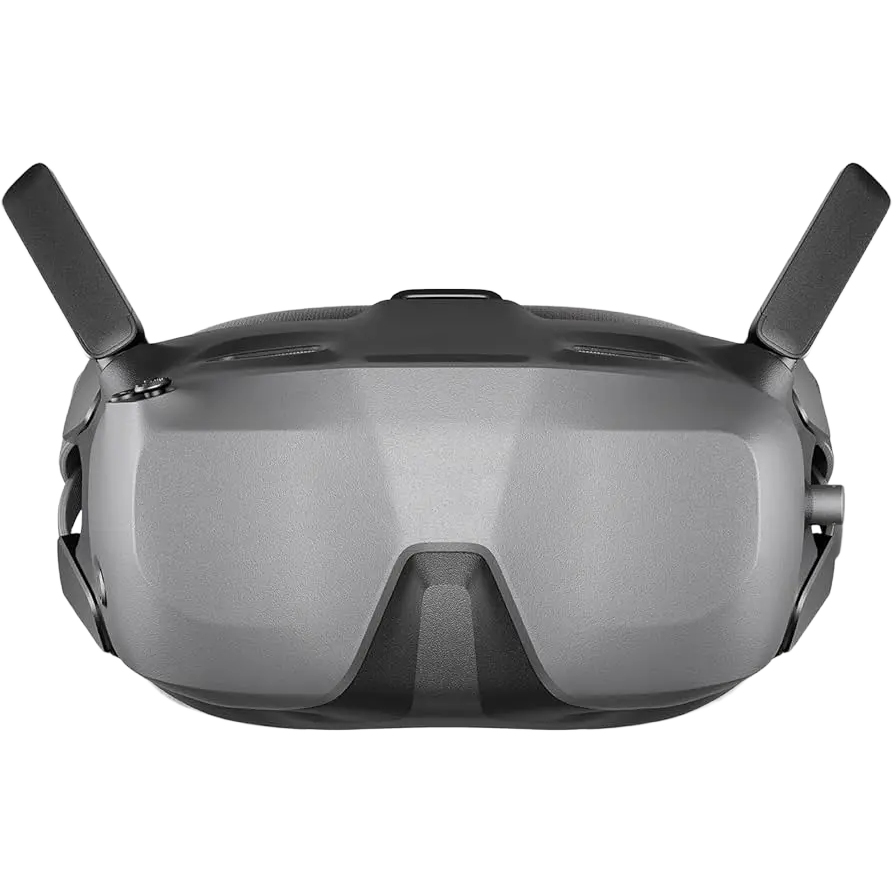

Руководство пользователя DJI Goggles N3
DJI TKGSM24 Goggles N3

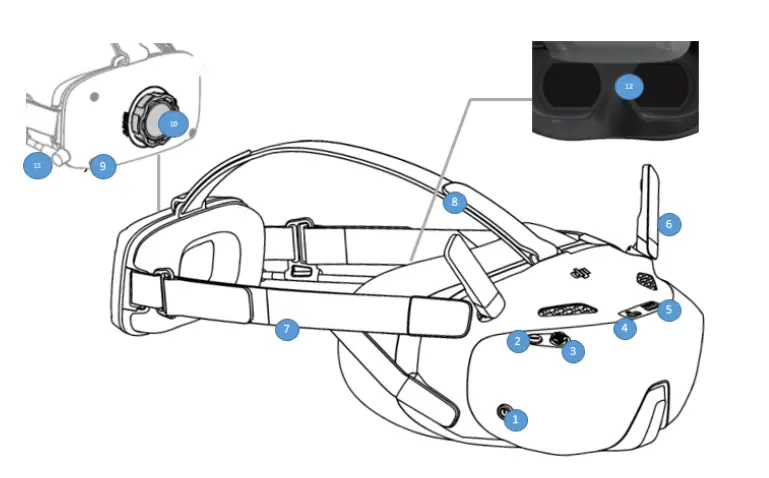

Обзор
1. Кнопка включения / подключения (Power button/Link button)
2. Кнопка "Назад"
3. 5D-кнопка
4. USB-C порты
5. Слот для microSD карты
6. К антеннам
7. Фиксирующая лента
8. Верхняя опора головы (опционально)
9. Отсек батареи
10. Регулировочное колесо ленты
11. Кабель питания
12. Очки

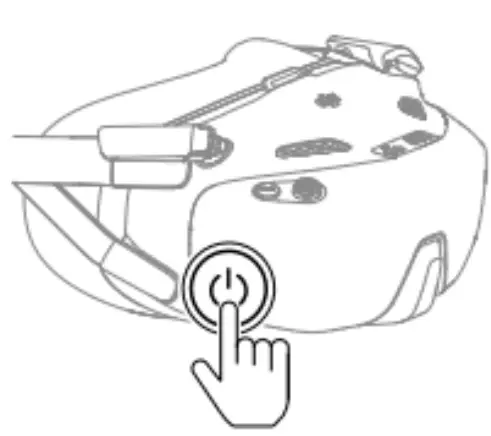

Включение очков
Нажмите кнопку питания один раз, чтобы проверить текущий уровень заряда.
Нажмите один раз и удерживайте две секунды, чтобы включить или выключить очки.
Кнопка питания может отображать разные цвета: зеленый, желтый и красный, которые указывают уровень заряда от высокого до низкого соответственно.

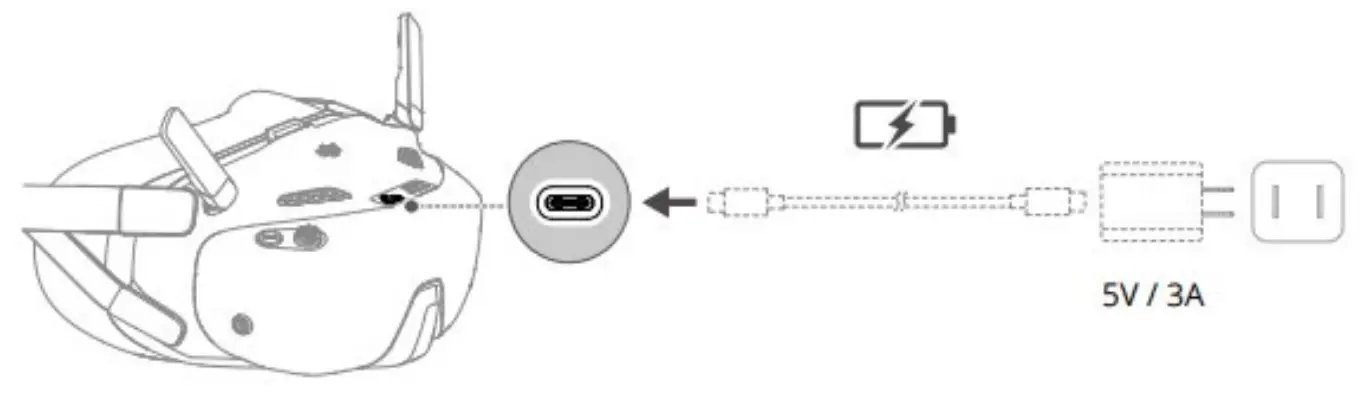

Если уровень заряда низкий, рекомендуется использовать USB-зарядное устройство для зарядки устройства.
Как правильно надеть очки

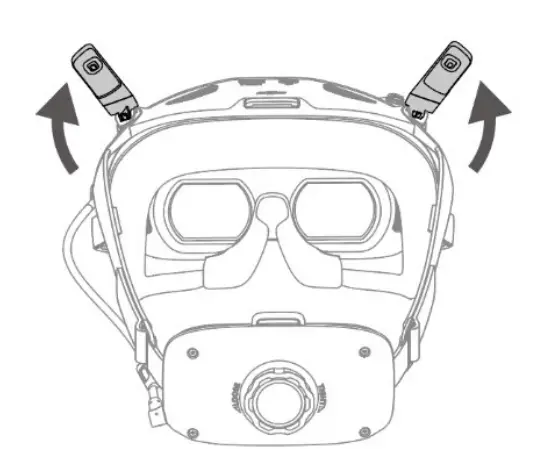

- Раскройте антенны.

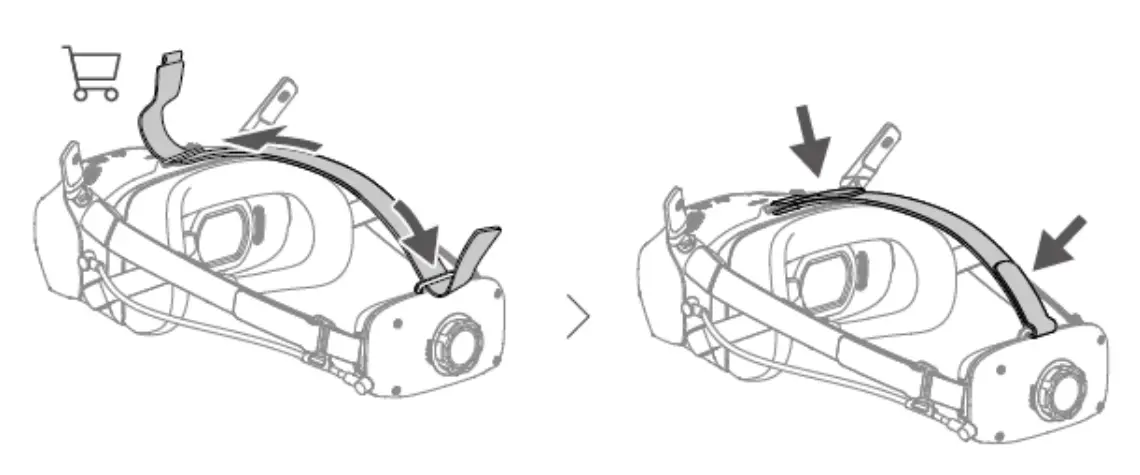

- Прикрепите верхнюю опору головы.

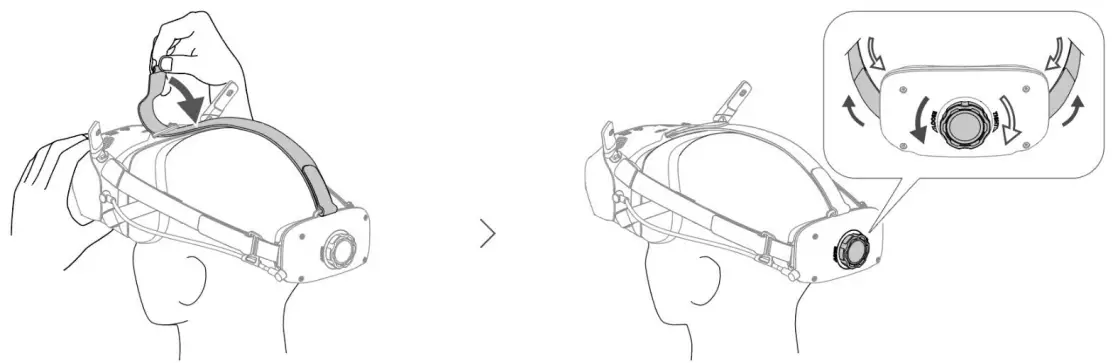

- Наденьте очки и отрегулируйте опору головы.

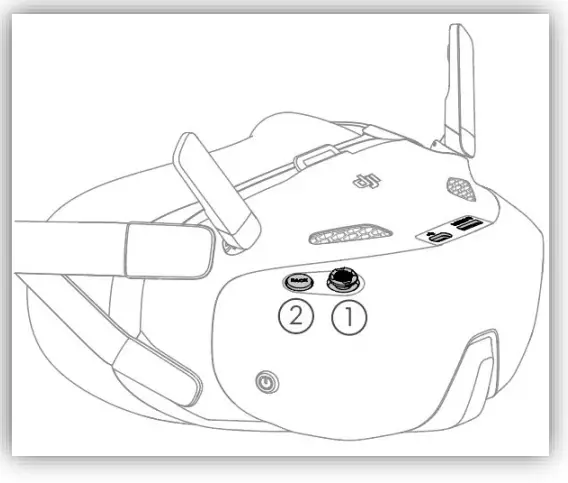

Использование
- 5D-кнопка
- Нажмите или толкните ее вправо, чтобы открыть меню FPV-видеочков.
- Толкните кнопку вперед, чтобы открыть панель настроек камеры.
- Толкните кнопку назад, чтобы открыть меню быстрого доступа.
- После открытия панели настроек, перемещайте кнопку вверх/вниз для прокрутки меню или регулирования параметра.
- Нажмите на кнопку, чтобы подтвердить выбор.
- Кнопка "Назад"
- Нажмите, чтобы вернуться к предыдущему меню или выйти из текущего представления.
Характеристики
| Вес | Примерно 420 г (без верхней опоры головы) |
| Разрешение | 1920×1080 |
| Угол обзора | 54° |
| Диапазон рабочих температур | -10 до 40°C (14 до 104°F) |
| Рабочая частота | 2,4000 – 2,4835 ГГц 5,150 – 5,250 ГГц 5,725 – 5,850 ГГц |
| Мощность передатчика (PIRE) | 2,4 ГГц: <30 дБм (FCC), <20 дБм (CE/SRRC/MIC) 5,1 ГГц: <23 дБм (CE) 5,8 ГГц: <30 дБм (FCC), <14 дБм (CE), <30 дБм (SRRC) |
| Максимальный видеобитрейт | 60 Мбит/с |
| Рабочая частота (G FSK) | 2,4000 – 2,4835 ГГц |
| Мощность передатчика (PIRE) | <26 дБм (FCC), <20 дБм (CE/SRRC/MIC) |
| Емкость аккумулятора | 2600 мА*ч *2 |
| Напряжение | 2,8-4,2 В |
| Тип | Li-ion |
| Температура зарядки | 0 до 50°C (32 до 122°F) |
| Максимальная мощность зарядки | 5 В, 3 А |
Часто задаваемые вопросы
- Что означают разные цвета на кнопке питания?
Разные цвета на кнопке питания (зеленый, желтый, красный) указывают уровень заряда от высокого до низкого соответственно.
- Как зарядить DJI Goggles N3?
Если уровень заряда низкий, рекомендуется использовать USB-зарядное устройство для зарядки устройства.
