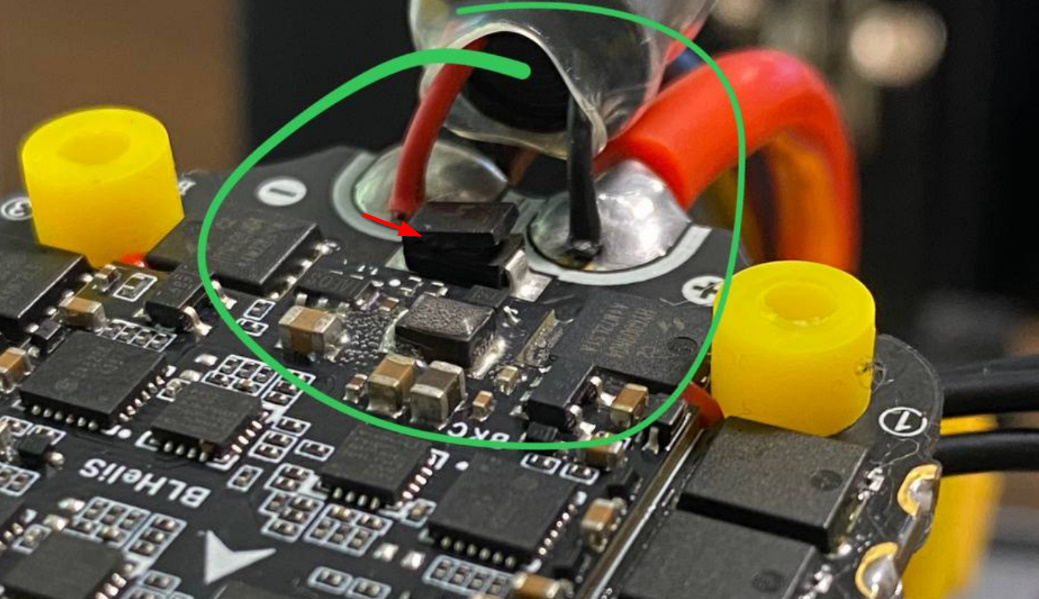

Сгорел TVS диод ESC (регулятора скорости бесколлекторного двигателя)

Сгорел TVS диод ESC (регулятора скорости бесколлекторного двигателя). Проблема обычно возникает из-за перенапряжения, перегрузки по току или неправильного подключения питания.

Основные причины сгорания диода на входе ESC могут быть следующими:

• Перенапряжение или скачки напряжения питания, которые диод не выдержал. Это может произойти при резких бросках тока или при неправильном подключении аккумулятора.

• Отсутствие, неисправность или неправильный номинал и тип входного конденсатора, который должен сглаживать пульсации и защищать диод и ключи ESC от бросков напряжения. Без него диод может быстро выйти из строя.

• Самовозбуждение и перегрузка по току, особенно при использовании некачественных или неподходящих компонентов питания (например, некачественный импульсный регулятор напряжения). При этом диод и стабилитрон питания драйверов ESC могут сгореть.

• Неправильное подключение полярности питания или короткое замыкание на входе ESC также приводит к выходу из строя входного диода.

Таким образом, сгоревший входной диод ESC чаще всего указывает на проблемы с питанием: скачки напряжения, отсутствие защиты (конденсаторов, резисторов), перегрузки по току или ошибки в подключении. Для предотвращения подобных случаев рекомендуется использовать качественные компоненты питания, устанавливать входные LSR конденсаторы и соблюдать правильную полярность подключения.
