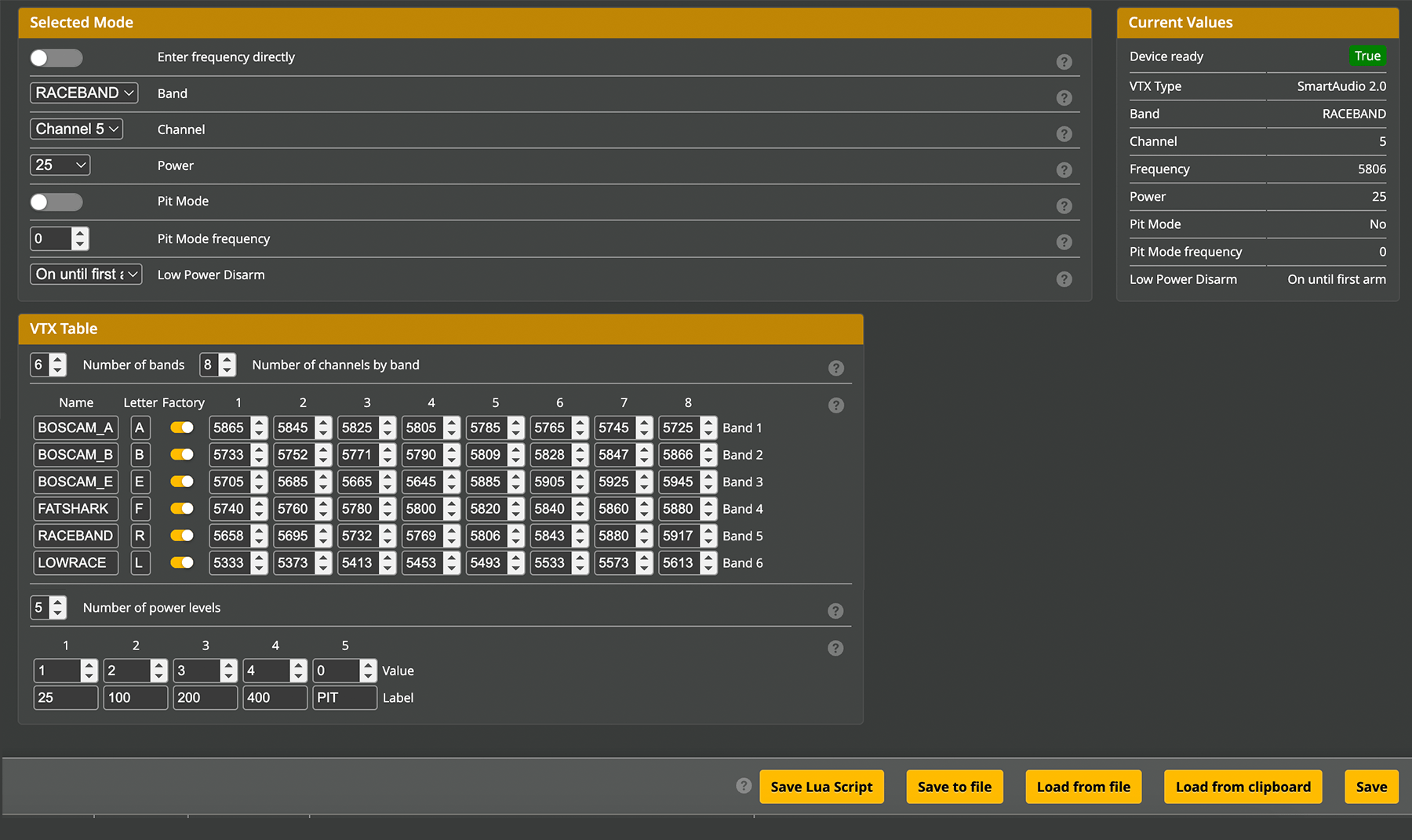

Настройте видео передатчик (VTX) с помощью этой вкладки. Здесь можно задать мощность, диапазон, каналы и т.д.
Примечание (Note):
При использовании видео передатчиков DJI или Walksnail этой вкладкой можно пренебречь. Она используется только для аналоговых и HDZero видео передатчиков.
Для использования этой функции важно включить телеметрию VTX (SmartAudio или Tramp) на вкладке «Порты» (Ports tab).
При использовании видео передатчиков DJI или Walksnail этой вкладкой можно пренебречь. Она используется только для аналоговых и HDZero видео передатчиков.
Для использования этой функции важно включить телеметрию VTX (SmartAudio или Tramp) на вкладке «Порты» (Ports tab).
Выбранный режим (Selected Mode)
| Опция (Option) | Описание (Description) |
|---|---|
| Ввод частоты напрямую (Enter frequency directly) | При включении, Конфигуратор будет отправлять значение заданной частоты вместо значений частоты диапазона/канала. Для работы этой функции VTX должен её поддерживать. |
| Диапазон (Band) | Выберите используемый диапазон. |
| Канал (Channel) | Выберите используемый канал. |
| Мощность (Power) | Выберите уровень мощности. |
| Pit Mode | При включении VTX переходит в режим очень низкой мощности, позволяя дрону оставаться включённым на рабочем столе без помех другим пилотам. Обычно радиус действия в этом режиме менее 5 м. Примечание: некоторые протоколы, например SmartAudio, не могут включить Pit Mode программно после включения питания. |
| Частота в Pit Mode (Pit Mode frequency) | Выберите частоту, используемую в режиме Pit Mode. |
| Отключение на низкой мощности (Low Power Disarm) | При включении VTX использует минимально доступную мощность в режиме дизарм (кроме случаев срабатывания системы failsafe). - Вкл — переход на максимально низкую мощность при отключении - Выкл — всегда остаётся на установленном уровне мощности - Вкл до первого включения — остаётся на минимальной мощности до первого включения дрона, затем переходит на установленную мощность и остаётся на ней постоянно |
Текущие значения (Current Values)
| Опция (Option) | Описание (Description) |
|---|---|
| Устройство готово (Device ready) | Показывает, установлено ли соединение между полётным контроллером и VTX. |
| Тип VTX (VTX Type) | Тип телеметрии, используемый для связи с VTX. |
| Диапазон (Band) | Текущий диапазон, установленный на VTX. |
| Канал (Channel) | Текущий канал, установленный на VTX. |
| Частота (Frequency) | Текущая частота, установленная на VTX. |
| Мощность (Power) | Текущий уровень мощности, установленный на VTX. |
| Pit Mode | Указывает, находится ли VTX в режиме Pit Mode. |
| Частота в Pit Mode (Pit Mode frequency) | Частота, установленная на VTX в режиме Pit Mode. |
| Отключение на низкой мощности (Low Power Disarm) | Указывает, включён ли режим низкой мощности при отключении. |
Таблица VTX (VTX Table)
| Опция (Option) | Описание (Description) |
|---|---|
| Количество диапазонов (Number of bands) | Количество диапазонов, поддерживаемых VTX. |
| Количество каналов в диапазоне (Number of channels by band) | Количество каналов, поддерживаемых VTX в каждом диапазоне. |
| Название, буква, частоты (Name, Letter, Frequencies) | Эта таблица отображает все частоты, которые могут использоваться для VTX вашего дрона. Может быть несколько диапазонов, и для каждого необходимо настроить: - Название (Name) — имя диапазона, например BOSCAM_A, FATSHARK или RACEBAND. - Буква (Letter) — короткая буква, обозначающая диапазон. - Заводской (Factory) — указывает, является ли диапазон заводским. Если включено, Betaflight отправляет VTX номер диапазона и канала. VTX затем использует встроенную таблицу частот, а частоты, настроенные здесь, отображаются только на экране (OSD) и в других местах. Если отключено, Betaflight отправляет VTX реальную частоту, указанную здесь. - Частоты (Frequencies) — частоты для этого диапазона. Обратите внимание: не все частоты разрешены во всех регионах. |
| Количество уровней мощности (Number of power levels) | Количество уровней мощности, поддерживаемых VTX. |
| Уровни мощности (Power levels) | Эта таблица отображает различные значения мощности, которые могут использоваться для VTX. Они разделены на две категории: - Значение (Value) — для каждого уровня мощности требуется значение, определённое производителем оборудования. Уточните правильное значение у производителя или ознакомьтесь с примерами на вики Betaflight по таблицам VTX. - Метка (Label) — укажите метку для каждого уровня мощности. Это могут быть числа (25, 200, 600, 1.2), буквы (OFF, MIN, MAX) или их комбинация. |
Нижняя панель (Bottom Bar)
| Опция (Option) | Описание (Description) |
|---|---|
| Сохранить (Save) | Сохранить изменения в полётном контроллере |
| Сохранить в файл (Save to file) | Сохранить настройки VTX в JSON-файл |
| Загрузить из файла (Load from file) | Загрузить настройки VTX из JSON-файла |
| Загрузить из буфера обмена (Load from clipboard) | Загрузить настройки VTX из буфера обмена. Данные должны быть в формате корректного JSON. |
| Сохранить Lua-скрипт (Save Lua Script) | Кнопка «Сохранить Lua-скрипт» позволяет сохранить файл mcuid.lua, содержащий конфигурацию таблицы VTX, который можно использовать с Lua-скриптами Betaflight TX. Версии 1.6.0 и выше могут использовать файл без изменений, но для более старых версий скриптов его следует переименовать в соответствии с моделью передатчика. |
