Настройки передатчика: Radio Settings (Radio Setup)

Цель: настроить базовые параметры передатчика (дата/время, заставка, автовыключение, язык голосового пакета, единицы, USB-режим, порядок каналов и режим стиков).

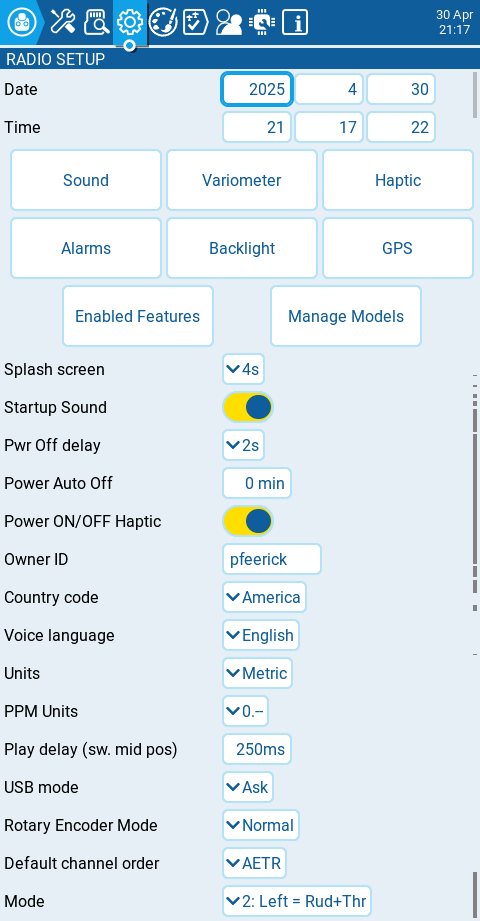

Экран Radio Setup

Экран Radio Setup.

Назначение экрана

Экран Radio Setup — это место, где настраиваются базовые параметры передатчика.

Кнопки дополнительных настроек

Кнопки «дополнительных настроек» открывают отдельные страницы конфигурации соответствующих областей. Подробности о них — на следующей странице: Additional Radio settings.

↑ К оглавлению

Параметры Radio Setup

Date

Date — текущая дата. Эта дата используется в лог-файлах SD-карты.

Time

Time — текущее время. Это время используется в лог-файлах SD-карты.

Splash Screen

Splash Screen — длительность, в течение которой показывается заставка при включении.

Startup Sound

Startup Sound — включает/выключает звук при старте.

Pwr Off delay

Pwr Off delay — задержка между нажатием кнопки питания и выключением передатчика. Варианты: 0s, 0.5s, 1s, 2s, 3s, 4s. Рекомендуется установить хотя бы 1s, чтобы снизить вероятность случайного выключения при случайном нажатии.

Дополнение: если кнопка питания расположена так, что её легко задеть, задержка 1s–2s обычно даёт хороший баланс между защитой от «случайного клика» и удобством выключения.

Power Auto Off

Power Auto Off — если включено, передатчик автоматически выключится после заданного времени бездействия, при условии что нет RF-модуля с активной телеметрией и нет активного соединения тренера.

Power ON/OFF Haptic

Power ON/OFF Haptic — если включено, передатчик использует вибромотор, чтобы дать тактильный импульс при включении (сигнал, что кнопку питания можно отпустить) и при выключении.

Owner ID

Owner ID — пользовательский регистрационный ID, используется только для пользователей с модулями FrSky ISRM/ACCESS.

Country code

Country code — используется некоторыми RF-модулями, чтобы обеспечить соответствие местным требованиям по радиочастотам. Варианты: America, Japan, Europe.

Voice language

Voice language — язык голосового пакета. Эта настройка и папка голосового пакета на SD-карте должны совпадать, иначе звуки не будут воспроизводиться.

Units

Units — единицы измерения. Варианты: metric или imperial.

PPM Units

PPM Units — уровень точности, с которым отображаются значения PPM. Варианты: 0.-, 0.0 или us (μs, микросекунды).

Play delay (sw. mid pos)

Play delay (sw. mid pos) — минимальное время (в миллисекундах), которое переключатель должен находиться в среднем положении, прежде чем активируется специальная функция. Это используется, чтобы предотвратить срабатывание среднего положения 3‑позиционного переключателя при переключении из нижнего положения в верхнее.

USB Mode

USB Mode — действие по умолчанию при подключении USB‑кабеля к data‑порту, когда передатчик включён. Варианты: Ask, Joystick, Storage, Serial.

Hats Mode (NV14/EL18/PL18)

Hats Mode — как будут работать триммерные hat‑переключатели (только NV14, EL18 и PL18/PL18EV).

Trims only: hat‑переключатели используются только для изменения значений триммеров.
Keys only: hat‑переключатели используются для навигации по пунктам меню.
Switchable: функциональность hat‑переключателей можно переключать «на лету» между режимами Trims и Keys.

Rotary Encoder Mode

Rotary Encoder Mode — по умолчанию значение Normal. Вариант Inverted разворачивает направление прокрутки ролика (энкодера).

Default Channel Order

Default Channel Order — порядок каналов по умолчанию для новых моделей и для экрана тренера. Буквы означают: A = Aileron (Roll), E = Elevator (Pitch), T = Throttle, R = Rudder (Yaw). Изменение этой настройки не влияет на уже существующие модели.

↑ К оглавлению

Mode (режим стиков)

Что означает Mode

Mode — это режим стиков передатчика. Он определяется тем, какие действия выполняет левый стик (какие оси назначены на него и на правый стик).

Таблица режимов 1–4

Option	Left stick H	Left stick V	Right stick H	Right stick V
1: Left = Rud+Ele	Rudder (Yaw)	Elevator (Pitch)	Aileron (Roll)	Throttle
2: Left = Rud+Thr	Rudder (Yaw)	Throttle	Aileron (Roll)	Elevator (Pitch)
3: Left = Ail+Ele	Aileron (Roll)	Elevator (Pitch)	Rudder (Yaw)	Throttle
4: Left = Ail+Thr	Aileron (Roll)	Throttle	Rudder (Yaw)	Elevator (Pitch)

↑ К оглавлению

Раскроем тему...

В этом уроке вы разберете страницу Radio Settings внутри раздела Radio Settings (в мануале она же Radio Setup): как правильно выставить дату/время, заставку и звук старта, задержку выключения, авто-выключение, язык голосового пакета, единицы, USB-режим, порядок каналов по умолчанию и режим стиков (Mode 1-4). В конце - практические задачи с решениями и чек-лист самопроверки.

Главная мысль: Radio Setup задает "поведение радио по умолчанию". Ошибки здесь обычно проявляются очень заметно: неправильная дата в логах, нет озвучки из-за несоответствия языка, неудобный USB-режим, случайные выключения, а также "перепутанные каналы" в новых моделях из-за Default Channel Order и Stick Mode.

Содержание

1. Цели урока
- Что вы будете уметь после урока
2. Что такое Radio Setup и где он находится
3. Экран Radio Setup: логика, кнопки дополнительных настроек
4. Дата/время и запуск: Date, Time, Splash Screen, Startup Sound
5. Питание и безопасность: Pwr Off delay, Power Auto Off, Power Haptic
6. Совместимость и "ощущения": Voice, Units, USB, Play delay, Encoder, Channel order, Mode
7. Практика: типовые задачи (с решениями)
8. Чек-лист самопроверки знаний
- Таблица с чекбоксами

1. Цели урока

Понимать назначение каждого параметра Radio Setup и его практический эффект.
Уметь выставить дату/время так, чтобы SD-логи имели правильные метки времени.
Настроить поведение включения/выключения (заставка, звук, задержка выключения, авто-выключение, вибро).
Правильно связать Voice language с SD-папкой звуков, чтобы озвучка работала.
Настроить USB Mode под свой сценарий (обычно Ask) и понять отличие Storage/Joystick/Serial.
Понимать Default Channel Order и Stick Mode (Mode 1-4), чтобы новые модели создавались "без сюрпризов".

Что особенно важно запомнить: изменение Default Channel Order и Mode не "чинит" уже созданные модели. Оно влияет на новые модели и на поведение по умолчанию (а существующие модели нужно проверять в Channel Monitor и в микшах).

↑ К оглавлению

2. Что такое Radio Setup и где он находится

Назначение экрана

Radio Setup (в меню он подписан как Radio Settings) - это экран базовых настроек передатчика. Здесь вы задаете параметры, которые относятся к радио как устройству: время, поведение при старте, USB-режим, единицы измерения, ввод (энкодер/hat-переключатели), а также "дефолты" для новых моделей (порядок каналов, режим стиков).

Коротко: "это не про модель".
Radio Setup влияет на:
- логи и файлы (Date/Time)
- UX и безопасность (Pwr Off delay, Auto Off, Haptic)
- голос и единицы (Voice language, Units)
- USB поведение (USB Mode)
- дефолты новых моделей (Default Channel Order, Mode)

Где открыть (и почему легко перепутать)

На цветных передатчиках вы обычно попадаете в раздел Radio Settings (с иконками сверху), а внутри него есть вкладка Radio Settings - это и есть Radio Setup. Из-за одинакового названия люди часто путают "раздел" и "страницу".

Частая путаница: Radio Setup vs Model Settings

Запомните: если вы настраиваете миксы, входы, кривые, логические переключатели, телеметрию, special functions - это Model Settings. Если вы меняете USB-режим, язык озвучки, режим стиков и порядок каналов по умолчанию - это Radio Setup.

↑ К оглавлению

3. Экран Radio Setup: логика, кнопки дополнительных настроек

Как читать экран

Radio Setup - это список параметров, который читается сверху вниз. Часть пунктов влияет на отображение и удобство, часть - на безопасность, часть - на совместимость с железом/протоколами.

Практический подход: после обновления прошивки сначала проверьте: Date, Time, Voice language, USB Mode, Pwr Off delay, Default Channel Order, Mode. Это те пункты, которые чаще всего "ломают ощущение", если стоят не так.

Additional Settings Buttons (что это)

На экране есть кнопки дополнительных настроек (Additional Settings Buttons). Они ведут на отдельные страницы конфигурации (аудио, дисплей/подсветка и т. п.) - подробности находятся на следующей странице мануала "Additional Radio settings".

Ментальная модель:
Radio Setup = базовые "корневые" настройки
Additional Radio settings = подробные настройки по областям (отдельные экраны)

Типичные ошибки (экран Radio Setup)

Меняют пункт и ждут, что исправятся все модели: некоторые пункты - дефолты только для новых моделей (например, Default Channel Order).
Не проверяют результат в Channel Monitor: после смены Mode/Channel Order лучше сразу посмотреть, что двигается по ожиданию.
Путают "Additional settings" и настройки модели: звук и подсветка - это настройки радио, а не конкретной модели.

↑ К оглавлению

4. Дата/время и запуск: Date, Time, Splash Screen, Startup Sound

Date и Time (почему это важно для логов)

Date и Time задают текущие дату и время. В мануале указано, что они используются для SD-логов. Если вы пишете логи (SD Logs) или хотите нормальные имена файлов/сессий, эти поля должны быть корректными.

Рекомендация:
- выставьте Date/Time сразу после прошивки или сброса radio.yml
- если дата постоянно "сбрасывается", проверьте наличие/состояние RTC батарейки (если она есть в вашем радио)

Splash Screen и Startup Sound

Splash Screen определяет длительность показа заставки при включении. Startup Sound включает или выключает звук при старте.

Практический вывод: если вы часто включаете радио в тихом месте (класс/зал), Startup Sound можно отключить, а если вы хотите визуальный контроль "радио загрузилось", оставьте заставку на 1-2 секунды.

Типичные ошибки (Date/Time/Startup)

Не выставили время и удивляются датам в LOGS: в CSV будет неправильная сессия/время, потом сложно разбирать.
Отключили Startup Sound и думают, что "звук сломан": сначала проверьте именно этот переключатель.
Слишком длинная заставка: иногда раздражает и не дает быстро перейти к модели (особенно если включаете/выключаете часто).

↑ К оглавлению

5. Питание и безопасность: Pwr Off delay, Power Auto Off, Power Haptic

Pwr Off delay (защита от случайного выключения)

Pwr Off delay - задержка между нажатием кнопки питания и фактическим выключением. В мануале перечислены варианты: 0s, 0.5s, 1s, 2s, 3s, 4s. Рекомендуется ставить минимум 1s, чтобы не выключить радио случайным нажатием.

Практика: если кнопка питания расположена так, что ее легко задеть, 1s или 2s обычно дает хороший баланс между защитой и удобством.

Power Auto Off и Power ON/OFF Haptic

Power Auto Off - авто-выключение после заданного времени бездействия, но только если нет RF модуля с активной телеметрией и нет активного соединения тренера.

Power ON/OFF Haptic дает вибро-импульс при включении (подсказка "можно отпустить кнопку") и при выключении.

Типовая рекомендация:
- Pwr Off delay: 1s или 2s
- Power Auto Off: ON, если вы часто забываете выключать радио (но проверьте сценарии тренера/телеметрии)
- Power ON/OFF Haptic: ON, если вам нужен тактильный "ОК" при включении

Типичные ошибки (питание)

Pwr Off delay = 0s: высокий шанс выключить радио случайно (особенно при переноске).
Auto Off выключает радио "в неожиданный момент": если вы долго не трогали органы управления, но ожидали, что радио останется включенным.
Haptic OFF и "не понимаю, когда отпускать кнопку": вибро при включении может быть полезной подсказкой.

↑ К оглавлению

6. Совместимость и "ощущения": Voice, Units, USB, Play delay, Encoder, Channel order, Mode

Owner ID, Country code, Voice language

Owner ID - пользовательский регистрационный ID, используется только для модулей FrSky ISRM/ACCESS.

Country code используется некоторыми RF модулями для соблюдения региональных требований. Варианты: America, Japan, Europe.

Voice language - язык голосового пакета. Важно: настройка должна совпадать с папкой голосового пакета на SD, иначе озвучка не будет воспроизводиться.

Пример "смысловой связки" (идея):
Voice language: ru
SD: /SOUNDS/ru/  (папка с .wav для русского)
Если язык и папка не совпали, Play Track/Play Value могут "молчать".

Units, PPM Units, USB Mode

Units - единицы измерения (metric или imperial). PPM Units задает точность отображения PPM значений: 0.-, 0.0 или us (микросекунды).

USB Mode задает действие по умолчанию при подключении USB-кабеля к data-порту во включенном состоянии: Ask, Joystick, Storage, Serial.

Практический вывод: для большинства сценариев удобнее всего USB Mode = Ask. Так вы каждый раз выбираете, что вам нужно: зайти на SD (Storage), использовать как джойстик (Joystick) или открыть COM порт (Serial).

Быстрые подсказки:
- Storage: когда нужно копировать файлы на SD (scripts, sounds, logs)
- Joystick: когда используете симулятор на ПК
- Serial: когда нужен COM порт (например, прошивки модулей/CLI в отдельных сценариях)

Play delay, Hats Mode, Rotary Encoder Mode

Play delay (sw. mid pos) - минимальное время (в миллисекундах), которое переключатель должен быть в среднем положении, прежде чем сработает Special Function. Это нужно, чтобы при щелчке 3-позиционного тумблера из нижнего в верхнее не срабатывало среднее положение "по пути".

Hats Mode определяет поведение hat-переключателей (только NV14, EL18, PL18/PL18EV): Trims only, Keys only, Switchable.

Rotary Encoder Mode по умолчанию Normal, а Inverted меняет направление прокрутки ролика.

Пример: борьба с "лишними озвучками" на 3-позиционном тумблере
- Если вы вешаете Special Function на среднее положение,
  поставьте Play delay (sw. mid pos) так, чтобы быстрый "пролет" не активировал SF.
- Если вы хотите, чтобы SF на середину срабатывал только при осознанной паузе, увеличьте delay.

Default Channel Order и Stick Mode (Mode 1-4)

Default Channel Order - порядок каналов по умолчанию для новых моделей и экрана тренера. Буквы означают: A = Aileron (Roll), E = Elevator (Pitch), T = Throttle, R = Rudder (Yaw). Изменение не влияет на существующие модели.

Mode - режим стиков (Mode 1-4). Он определяется тем, какие оси находятся на левом и правом стиках.

Опция	Левый стик H	Левый стик V	Правый стик H	Правый стик V
`1: Left = Rud+Ele`	Rudder (Yaw)	Elevator (Pitch)	Aileron (Roll)	Throttle
`2: Left = Rud+Thr`	Rudder (Yaw)	Throttle	Aileron (Roll)	Elevator (Pitch)
`3: Left = Ail+Ele`	Aileron (Roll)	Elevator (Pitch)	Rudder (Yaw)	Throttle
`4: Left = Ail+Thr`	Aileron (Roll)	Throttle	Rudder (Yaw)	Elevator (Pitch)

Дополнение: после смены Mode полезно открыть Channel Monitor и проверить, что каналы двигаются ожидаемо. Особенно если вы используете полетный контроллер и смотрите каналы в Betaflight/INAV/ArduPilot.

Типичные ошибки (Voice/USB/Channels/Mode)

Voice language не совпадает с папкой на SD: в результате Play Track/Play Value "молчит" или часть файлов не находится.
USB Mode = Storage постоянно: подключили к ПК - радио сразу уходит в Storage, а вам нужен симулятор (Joystick). Обычно удобнее Ask.
Play delay слишком маленький: SF на среднее положение срабатывает при быстром щелчке между крайними положениями.
Поменяли Default Channel Order и ждут, что исправится существующая модель: это настройка "на будущее". Текущую модель правят в миксах/каналах.
Неправильный Mode (стики "поменялись местами"): особенно заметно в симуляторах и при настройке FC - проверьте Mode и Channel Monitor.

↑ К оглавлению

7. Практика: типовые задачи (с решениями)

Быстрый базовый сетап

Задача 1: Выставьте Date и Time и убедитесь, что новые логи имеют правильную дату

Условие: вы хотите, чтобы SD-логи (CSV) имели корректные метки времени.

Решение:
1) Откройте Radio Setup (Radio Settings -> вкладка Radio Settings)
2) Поставьте Date и Time
3) Включите SD Logs (через Special Function) и запишите короткий лог
4) Проверьте имя/дату файла в папке LOGS

Задача 2: Настройте Pwr Off delay = 1s или 2s

Цель: снизить шанс случайного выключения.

Решение:
Radio Setup -> Pwr Off delay -> 1s (или 2s)
Затем проверьте выключение на практике: требуется удержание кнопки дольше.

USB и голос: проверка, что все работает

Задача 3: Поставьте USB Mode = Ask и проверьте, что появляется выбор режима

Решение:
1) Radio Setup -> USB Mode -> Ask
2) Подключите радио к ПК USB-кабелем (data)
3) Убедитесь, что радио предлагает выбрать: Joystick / Storage / Serial

Задача 4: Проверьте Voice language на "живом" звуке

Цель: поймать типичную ошибку "язык выбран, а папки на SD нет".

Решение:
1) Radio Setup -> Voice language -> выберите нужный (например, ru)
2) Через Storage откройте SD:/SOUNDS/ru/ и проиграйте любой .wav через Play
3) Если папки нет - установите/обновите звуковой пакет на SD

Каналы и стики: типовая диагностика "все перепутано"

Задача 5: Проверьте Stick Mode (Mode 1-4) в Channel Monitor

Решение:
1) В Radio Setup посмотрите текущий Mode
2) Откройте Channel Monitor
3) Подвигайте стики и убедитесь, что вертикаль левого стика - это газ (для Mode 2) и т. п.

Задача 6: Настройте Default Channel Order под вашу экосистему

Условие: вы часто создаете новые модели и хотите, чтобы каналы 1-4 по умолчанию соответствовали вашему ожиданию (AETR или другая схема).

Решение:
1) Radio Setup -> Default Channel Order -> выберите нужный (например, AETR)
2) Создайте новую тестовую модель
3) Проверьте, какие миксы/входы появились по умолчанию и как это выглядит в Channel Monitor

↑ К оглавлению

8. Чек-лист самопроверки знаний

Отметьте пункты, которые вы действительно понимаете и можете применить без подсказок.

✓	Навык	Проверка
	Понимаю назначение Radio Setup	Могу объяснить, что это базовые настройки передатчика, а не модели
	Настраиваю Date/Time	Могу выставить дату/время и понимаю, что они используются для SD-логов
	Управляю запуском	Могу настроить Splash Screen и Startup Sound под свой сценарий
	Делаю радио "неубиваемым"	Могу поставить Pwr Off delay и объяснить, зачем минимум 1s
	Понимаю Power Auto Off	Могу объяснить, при каких условиях авто-выключение не должно сработать (телеметрия/тренер)
	Связываю Voice language и SD	Могу проверить соответствие Voice language и папки SOUNDS на SD
	Выбираю Units и PPM Units	Могу выбрать metric/imperial и понимаю смысл PPM Units (формат отображения)
	Настраиваю USB Mode	Могу выбрать Ask/Joystick/Storage/Serial и объяснить, зачем чаще всего Ask
	Настраиваю Play delay	Могу объяснить, зачем нужна задержка для среднего положения 3-позиционного тумблера в Special Functions
	Понимаю Default Channel Order и Mode	Могу настроить AETR/другой порядок и выбрать Mode 1-4, затем проверить в Channel Monitor

↑ К оглавлению

Похожее в категории "СОФТ"

SD-карта | Storage

Цель: работать с содержимым SD-карты прямо с передатчика (просмотр/копирование/удаление/прошивка/воспроизведение) и понимать назначение стандартных папок EdgeTX.
Дополнительные настройки передатчика | Additional Radio settings

Цель: настроить дополнительные параметры передатчика, которые открываются кнопками на экране Radio Setup: звук, варьометр, вибрация, тревоги, подсветка, GPS, видимость вкладок и поведение экрана Manage Models.

Добавить комментарий
