Дополнительные настройки передатчика (Additional Radio settings)

Цель: настроить дополнительные параметры передатчика, которые открываются кнопками на экране Radio Setup: звук, вариометр, вибрация, тревоги, подсветка, GPS, видимость вкладок и поведение экрана Manage Models.

Содержание

Общее

Как попасть в дополнительные настройки

Выбор одной из 6 кнопок на экране Radio Setup переведёт вас на один из экранов дополнительных настроек, перечисленных ниже.

Что описано на странице

Многие дополнительные настройки здесь достаточно очевидны. Ниже описаны только те параметры, которым требуется пояснение.

Дополнение: где это находится в интерфейсе

Дополнение: на передатчиках с цветным экраном обычно:

  • длинное нажатие [SYS] открывает Radio Setup;
  • на экране Radio Setup есть кнопки, которые ведут в эти «дополнительные» экраны;
  • эта страница руководства — справочник, что означает каждая настройка на этих экранах.
↑ К оглавлению

Sound

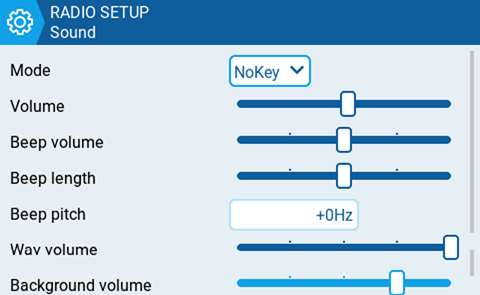

Экран Sound.

Mode

Mode — задаёт, когда воспроизводятся звуки.

  • All — есть «пики» при нажатии кнопок, и воспроизводятся звуки при тревогах или предупреждениях.
  • No Key — нет «пиков» при нажатии кнопок или вращении колёсика прокрутки, но звуки при тревогах/предупреждениях воспроизводятся. Также воспроизводятся звуки, запущенные специальными функциями.
  • Alarm — воспроизводятся только тревоги или предупреждения. Также воспроизводятся звуки, запущенные специальными функциями.
  • Quiet — не воспроизводятся ни «пики», ни звуки.

Volume / Wav volume / Background volume

Volume — общий (главный) уровень громкости передатчика.

Wav volume — громкость тревог/предупреждений и звуков, которые воспроизводятся специальной функцией Play track.

Background volume — громкость фоновых .wav-файлов (музыки), которые воспроизводятся специальной функцией BGMusic.

↑ К оглавлению

Variometer

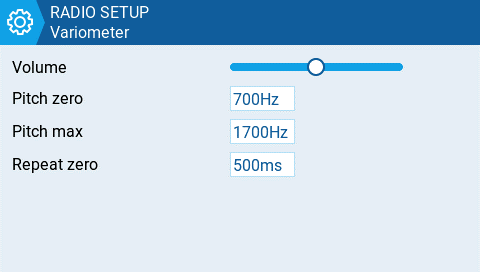

Экран Variometer.

Repeat Zero

Repeat Zero — время (в миллисекундах) до повторения тона.

Примечание про включение вариометра

Примечание: чтобы вариометр работал, его нужно включить через специальную или глобальную функцию Vario. Подробнее о настройке см. на странице Special Functions.

↑ К оглавлению

Haptic

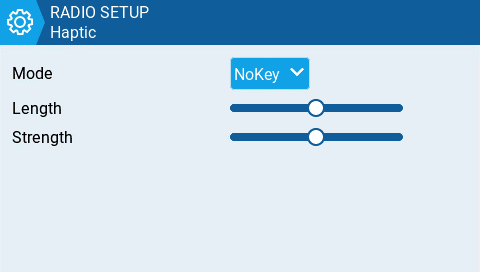

Экран Haptic.

Mode

Mode — задаёт, когда передатчик вибрирует.

  • All — вибрация при нажатии кнопок и при тревогах/предупреждениях.
  • No Key — нет вибрации при нажатии кнопок или вращении колёсика прокрутки, но есть вибрация при тревогах/предупреждениях.
  • Alarm — вибрация только для тревог или предупреждений.
  • Quiet — вибрации нет.
↑ К оглавлению

Alarms

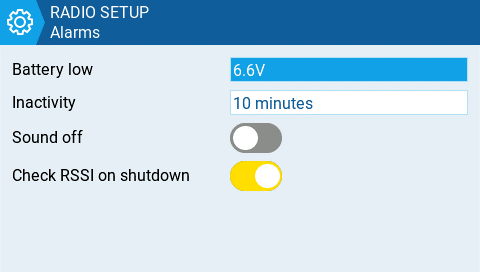

Экран Alarms.

Sound Off

Если режим звука установлен в Quiet, при включении передатчика будет показано визуальное предупреждение "alarms disabled" («тревоги отключены»).

Check RSSI on Shutdown

При попытке выключения проверяет, остаётся ли приёмник подключённым к передатчику. Если обнаружено подключение, выводит звуковое и визуальное предупреждение.

↑ К оглавлению

Backlight

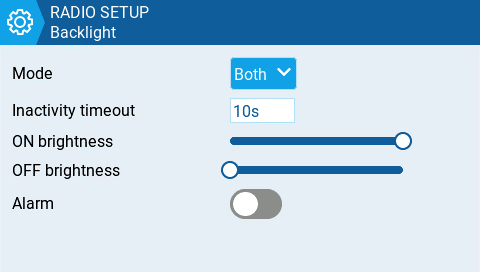

Экран Backlight.

Mode

  • Off — всегда выключена.
  • Keys — включается при нажатии кнопок.
  • Ctrl — включается при движении стиков, использовании переключателей и ручек.
  • Both — включается при нажатии кнопок, а также при движении стиков, использовании переключателей и ручек.
  • ON — всегда включена.

Time

Длительность (в секундах), в течение которой подсветка остаётся включённой. Минимум — 5 секунд. Максимум — 600 секунд.

Alarm

Подсветка включается, когда есть тревоги или предупреждения.

↑ К оглавлению

GPS

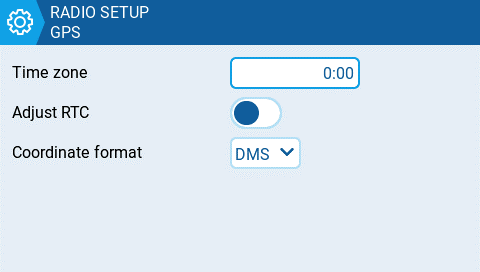

Экран GPS.

Важно: GPS передатчика, а не модели

Настройки GPS здесь относятся только к ситуации, когда GPS установлен в передатчик, а не к GPS модели.

Time Zone

Смещение времени от UTC для места, где используется передатчик. Можно настраивать с шагом 15 минут.

Adjust RTC

Подстраивает часы реального времени передатчика (RTC), чтобы они совпадали со временем, определённым по GPS.

Coordinate Format

Формат GPS-координат, который будет отображаться.

↑ К оглавлению

Enabled Features

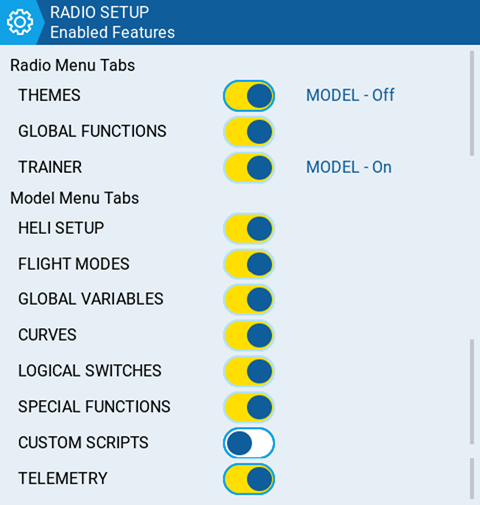

Экран Enabled Features.

Назначение

Раздел Enabled Features в Radio Setup позволяет настроить глобальные значения того, какие вкладки видимы в областях Radio Setup и Model Settings EdgeTX.

Настройка для активной модели будет показана справа от переключателя. Настройка модели переопределяет глобальную настройку.

Примечание и исключение

Примечание: выключение вкладки только скрывает её и не изменяет элементы, которые уже настроены внутри этой вкладки.

Исключение: выключение вкладки Global / Special Functions отключит настроенные глобальные/специальные функции для этой модели.

↑ К оглавлению

Manage Models


Экран Manage Models settings.

Model quick select

Влияет на экран Manage Models. Для обоих вариантов сначала нужно выбрать желаемую модель колёсиком прокрутки или коротким касанием.

  • OFF / Выкл: короткое/длинное касание (короткое/длинное ENTER) по выбранной модели покажет меню, где можно выбрать "Select model", чтобы сделать её активной.
  • ON / Вкл: короткое касание (короткое ENTER) по выбранной модели немедленно делает её активной. Чтобы открыть меню, сделайте длинное касание или длинное ENTER.

Label select

'Multi select' или 'Single select' (Multi select — по умолчанию). Если выбрано Single select, можно выбрать только одну метку.

Label matching

'Match all' или 'Match any' (Match all — по умолчанию). Match all — текущая логика: показываются только модели, у которых есть все выбранные метки. Match any покажет модели, у которых есть любая из выбранных меток.

Favorites matching

Доступно только когда для Label matching выбрано 'Match any'. Варианты: 'Must match' и 'Optional match' (Must match — по умолчанию). Применяется только когда 'Favorites' входит в одну из выбранных меток.

  • Если выбрано 'Must match', показываются только модели, у которых есть Favorites И остальные выбранные метки.
  • Если выбрано 'Optional match', показываются модели, которые соответствуют Favorites ИЛИ любой из остальных выбранных меток.
↑ К оглавлению

Раскроем тему...

В этом уроке вы разберете Additional Radio settings в EdgeTX (цветные передатчики): это дополнительные экраны настроек, которые открываются кнопками на странице Radio Setup. Вы научитесь настраивать звук, вариометр, вибрацию, тревоги, подсветку, GPS (именно GPS передатчика), видимость вкладок (Enabled Features) и поведение экрана Manage Models. В конце - практические задания с решениями и чек-лист самопроверки.

Главная мысль: Additional Radio settings - это "тонкая настройка поведения радиостанции". В отличие от Model Settings, эти параметры влияют на интерфейс, удобство и безопасность работы всего передатчика: когда и какие звуки слышны, как реагирует подсветка, будет ли предупреждение при попытке выключить радио с активным приемником, какие вкладки видны в меню и насколько быстро вы можете переключать модели.

Содержание

1. Цели урока

  • Уметь открыть Additional Radio settings с экрана Radio Setup и понимать, что это настройки передатчика, а не модели.
  • Настроить режимы звука и вибрации: All, No Key, Alarm, Quiet.
  • Понимать разницу между Volume, Wav volume и Background volume.
  • Понимать, что вариометр надо включать через Vario в Special/Global Functions, а здесь задается его поведение.
  • Настроить подсветку: когда включается, сколько держится (5-600 секунд) и включать ли ее при тревогах.
  • Понимать GPS-настройки передатчика: часовой пояс, подстройка RTC по GPS, формат координат.
  • Уметь использовать Enabled Features и понимать исключение про Global / Special Functions.
  • Настроить поведение Manage Models (quick select, метки, matching, favorites matching).
Что особенно важно запомнить: большинство переключателей в Enabled Features только скрывают вкладки, но есть исключение: отключение вкладки Global / Special Functions реально отключает эти функции для модели.
↑ К оглавлению

2. Что такое Additional Radio settings и как туда попасть

Как открыть дополнительные настройки

В мануале указано: выбор одной из кнопок на экране Radio Setup переводит на один из экранов дополнительных настроек (Sound, Variometer, Haptic, Alarms, Backlight, GPS, Enabled Features, Manage Models). То есть эти экраны - продолжение Radio Setup, просто вынесенное отдельными страницами.

Как попасть (типовой сценарий):
1) Откройте Radio Setup (страница Radio Settings в разделе Radio Settings)
2) Нажмите кнопку нужной области: Sound / Variometer / Haptic / Alarms / Backlight / GPS / Enabled Features / Manage Models
3) Настройте параметры и вернитесь назад
Plain text

Что именно настраивается здесь

На этой странице документации описаны в основном те параметры, которые требуют пояснения. Поэтому полезно читать ее как "справочник": что означает переключатель, какое у него практическое действие, и где он проявляется.

Частая путаница

Запомните: если вы хотите, чтобы "в полете" происходили действия по условию (озвучка, вибро, скриншот, логирование), это обычно делается в Model Settings -> Special Functions (триггером может быть и телеметрия через Logical Switch). Additional Radio settings задают "общие правила" (включать ли звуки вообще, какой режим подсветки, и т. п.).
↑ К оглавлению

3. Sound + Haptic + Alarms: звук, вибрация, тревоги

Sound: Mode и уровни громкости

Экран Sound управляет тем, когда вообще воспроизводятся звуки, и какими уровнями громкости. В мануале описаны режимы: All, No Key, Alarm, Quiet.

Режимы Sound Mode (как читать)

  • All - есть "пики" на кнопках, есть звуки тревог/предупреждений.
  • No Key - нет "пиков" на кнопках/колесике, но тревоги/предупреждения и звуки от Special Functions проигрываются.
  • Alarm - только тревоги/предупреждения и звуки от Special Functions.
  • Quiet - нет звуков (ни пики, ни тревоги).

Уровни громкости разделены так:

  • Volume - общий уровень громкости.
  • Wav volume - громкость тревог/предупреждений и звуков Special Function Play track.
  • Background volume - громкость фоновых wav (Special Function BGMusic).
Мини-рецепт "тише кнопки, но слышать тревоги":
Sound Mode = No Key
Volume = по вкусу
Wav volume = чуть выше (чтобы предупреждения были слышны)
Background volume = ниже (если используете BGMusic)
Plain text

Haptic: Mode (когда вибрировать)

Экран Haptic работает по той же логике, что и Sound: задает, при каких событиях вибрировать. Режимы: All, No Key, Alarm, Quiet.

Практический вывод: если вам важно не пропускать тревоги на шумной площадке, настройте Haptic так, чтобы предупреждения давали вибро даже при выключенных "пиках" кнопок (например, No Key или Alarm).

Alarms: Sound Off и Check RSSI on Shutdown

Экран Alarms содержит, как минимум, два поведения из мануала:

  • Sound Off: если Sound Mode установлен в Quiet, при включении радио показывается визуальное предупреждение "alarms disabled".
  • Check RSSI on Shutdown: при попытке выключения проверяет, подключен ли приемник; если подключение есть, показывает визуальное и звуковое предупреждение.

Типичные ошибки (Sound/Haptic/Alarms)

  • Включили Quiet и "пропали все звуки": это ожидаемо. Проверяйте Sound Mode и предупреждение alarms disabled при старте.
  • Хотели убрать пики кнопок, но не менять тревоги: используйте No Key, а не Quiet.
  • Не включили Check RSSI on Shutdown: выключили радио, а модель осталась активной и "вооруженной" (особенно опасно для коптеров). Эта проверка помогает не забыть.
↑ К оглавлению

4. Variometer + Backlight: вариометр и подсветка

Variometer: Repeat Zero и включение через SF/GF

Экран Variometer содержит параметр Repeat Zero - время (в миллисекундах) до повторения тона. Это влияет на то, как вариометр "звучит" около нулевой вертикальной скорости.

Важно: в мануале отдельно отмечено: чтобы вариометр работал, его нужно включить через Special Function или Global Function Vario. То есть здесь вы настраиваете поведение, а включение делаете в функциях.

Пример связки (идея):
1) Additional settings -> Variometer:
   Repeat Zero = 500ms (пример)

2) Model Settings -> Special Functions:
   Trigger = (например, L01 = Armed)  -> Function = Vario
Plain text

Backlight: Mode, Time, Alarm

Экран Backlight задает, когда включается подсветка и сколько она держится. Режимы из мануала: Off, Keys, Ctrl, Both, ON.

Backlight Mode (как понимать)

  • Off - подсветка всегда выключена.
  • Keys - включается при нажатии кнопок.
  • Ctrl - включается при движении стиков, использовании переключателей и ручек.
  • Both - включается и от кнопок, и от органов управления.
  • ON - подсветка всегда включена.

Time - длительность (в секундах), сколько подсветка остается включенной: минимум 5 секунд, максимум 600 секунд. Alarm - если включено, подсветка включается, когда есть тревоги/предупреждения.

Мини-рецепт "удобно на улице":
Backlight Mode = Ctrl (или Both)
Time = 30-60s (по вкусу)
Alarm = ON (чтобы тревоги подсвечивали экран)
Plain text

Типичные ошибки (Variometer/Backlight)

  • Настроили Variometer, но "не пищит": забыли включить Vario через Special/Global Functions.
  • Backlight Mode = Off и "экран темный": звучит банально, но часто случается после сброса настроек.
  • Time слишком маленький: подсветка гаснет "во время настройки", особенно если вы долго читаете экран на солнце.
  • Alarm выключен: в итоге тревога есть, а экран не подсвечивается - в шумной обстановке это минус.
↑ К оглавлению

5. GPS (передатчика): Time Zone, Adjust RTC, Coordinate Format

Важно: это GPS передатчика, а не модели

Настройки GPS на этом экране относятся только к ситуации, когда GPS установлен в передатчик. Это не настройки GPS модели (коптера/самолета) и не настройки телеметрического датчика модели.

Параметры GPS и как они влияют на время/координаты

На экране GPS в мануале выделены: Time Zone (смещение от UTC с шагом 15 минут), Adjust RTC (подстройка часов реального времени передатчика по GPS), Coordinate Format (формат отображения координат).

Практический смысл:
- Time Zone: чтобы время отображалось "местное", а не UTC
- Adjust RTC: чтобы часы радио совпали с GPS временем (полезно для правильных логов)
- Coordinate Format: чтобы координаты были в привычном формате (важно для чтения/сравнения)
Plain text

Типичные ошибки (GPS)

  • Пытаются "починить GPS модели" через этот экран: это экран GPS передатчика, а GPS модели настраивается в телеметрии/FC.
  • Time Zone неверный: время на радио правильное "по UTC", но кажется неправильным "по месту".
  • Не используют Adjust RTC: дата/время в логах сбиваются, хотя GPS в передатчике мог бы выставлять точнее.
↑ К оглавлению

6. Enabled Features + Manage Models: видимость вкладок и управление моделями

Enabled Features: что скрывается и что реально выключается

Раздел Enabled Features позволяет настроить глобально, какие вкладки видимы в областях Radio Setup и Model Settings. В мануале указано: справа от переключателя показывается состояние для активной модели, и модель может переопределить глобальную настройку.

Примечание: выключение вкладки только скрывает ее и не изменяет элементы, которые уже настроены внутри этой вкладки.

Исключение: выключение вкладки Global / Special Functions отключит настроенные глобальные/специальные функции для этой модели.

Правило безопасности:
Если у вас "пропали" Special Functions в модели:
- проверьте Enabled Features
- не выключена ли вкладка Global / Special Functions
Plain text

Manage Models settings: quick select, labels, matching, favorites

Экран Manage Models (настройки поведения менеджера моделей) влияет на скорость и стиль переключения моделей и работы с метками. В мануале перечислены ключевые параметры: Model quick select, Label select, Label matching, Favorites matching.

Шпаргалка по Manage Models settings

  • Model quick select: при ON короткое нажатие по модели сразу делает ее активной; меню открывается длинным нажатием. При OFF нужно выбрать в меню "Select model".
  • Label select: Multi select или Single select (по умолчанию Multi). Single - можно выбрать только одну метку.
  • Label matching: Match all (по умолчанию) или Match any. Match all - показываются модели, у которых есть все выбранные метки. Match any - любая из меток.
  • Favorites matching: доступно только при Match any и когда выбрана метка Favorites. Must match (по умолчанию) или Optional match.
Пример логики Favorites matching (из описания):
- Must match:
  показываются только модели, у которых есть Favorites И остальные выбранные метки

- Optional match:
  показываются модели, которые соответствуют Favorites ИЛИ любой из остальных выбранных меток
Plain text

Типичные ошибки (Enabled Features/Manage Models)

  • "Исчезли вкладки в меню": их могли скрыть в Enabled Features. Это не баг, а настройка видимости.
  • Выключили Global / Special Functions и "ничего не работает": это особое исключение - функции реально отключаются для модели.
  • Model quick select ON и случайно переключаете модель: это ускоряет работу, но требует аккуратности. Если есть риск "тыкнуть не туда", оставьте OFF.
  • Match any + Optional match ведет себя "слишком широко": это ожидаемо, потому что фильтр становится "ИЛИ". Если хотите строгий фильтр - используйте Match all.

Источник: https://manual.edgetx.org/color-radios/radio-settings/radio-settings/additional-radio-settings

↑ К оглавлению

7. Практика: типовые задачи (с решениями)

Аудио и тревоги: удобный "полевой" профиль

Задача 1: Сделайте профиль "не пищать на кнопках, но слышать предупреждения"

Цель: убрать раздражающие "пики" от кнопок, но оставить тревоги и голосовые предупреждения.

Решение:
Additional settings -> Sound
- Mode = No Key
- Volume = по вкусу
- Wav volume = по вкусу (обычно чуть выше, чем общий Volume)
- Background volume = 0..низко (если не используете BGMusic)
Plain text

Задача 2: Включите проверку "Check RSSI on Shutdown"

Цель: получать предупреждение, если вы пытаетесь выключить радио, пока приемник все еще подключен.

Решение:
Additional settings -> Alarms
- Check RSSI on Shutdown = ON

Проверка:
- включите модель (с активным приемником)
- попробуйте выключить радио
- убедитесь, что появилось предупреждение
Plain text

Подсветка и вариометр: включить и проверить

Задача 3: Настройте подсветку так, чтобы она включалась от органов управления и при тревоге

Решение:
Additional settings -> Backlight
- Mode = Ctrl (или Both)
- Time = 30..60s
- Alarm = ON
Plain text

Задача 4: Настройте Variometer и включите его через Special Function

Цель: понять разделение "настройка" vs "включение". вариометр заработает только если вы включите функцию Vario в SF/GF.

Решение:
1) Additional settings -> Variometer
   - Repeat Zero = 500ms (пример)

2) Model Settings -> Special Functions
   - Trigger = (ваш переключатель или логический ARM)
   - Function = Vario

Проверка:
- при изменении высоты (если есть подходящая телеметрия) должен быть характерный звук варио
Plain text

Вкладки и модели: ускоряем работу

Задача 5: Спрячьте "лишние вкладки" через Enabled Features (без потери настроек)

Цель: упростить меню для ученика или для себя, оставив только нужные вкладки. Не трогайте вкладку Global / Special Functions, если используете SF/GF.

Решение:
Additional settings -> Enabled Features
- выключите вкладки, которыми не пользуетесь
- проверьте справа состояние MODEL (переопределение для текущей модели)
- не выключайте Global / Special Functions, если эти функции вам нужны
Plain text

Задача 6: Настройте Manage Models под быстрый выбор моделей

Цель: ускорить переключение моделей и упростить фильтрацию по меткам.

Решение:
Additional settings -> Manage Models
- Model quick select = ON (если хотите "выбор в 1 клик")
- Label select = Multi select
- Label matching = Match all (строго) или Match any (широко)

Проверка:
- зайдите в Manage Models
- попробуйте выбрать модель коротким нажатием (при ON должно включать сразу)
Plain text
↑ К оглавлению

8. Чек-лист самопроверки знаний

Отметьте пункты, которые вы действительно понимаете и можете применить без подсказок.

✓НавыкПроверка
Открываю Additional Radio settings Могу попасть на экраны Sound/Backlight/Enabled Features из Radio Setup
Понимаю Sound Mode Могу объяснить разницу между All / No Key / Alarm / Quiet
Различаю уровни громкости Могу объяснить, чем отличается Volume от Wav volume и Background volume
Понимаю Haptic Mode Могу настроить вибро только для тревог (Alarm) или отключить совсем (Quiet)
Использую Check RSSI on Shutdown Могу включить проверку и понимаю, зачем она нужна для безопасности
Настраиваю подсветку Могу выбрать Mode (Keys/Ctrl/Both/ON) и Time (5-600 секунд) и включить Alarm
Понимаю Variometer Могу объяснить, что Repeat Zero настраивается здесь, а включение делается через SF/GF Vario
Понимаю GPS экрана Могу объяснить, что это GPS передатчика, и настроить Time Zone и Adjust RTC
Понимаю Enabled Features Могу скрыть вкладки и знаю исключение про Global / Special Functions
Настраиваю Manage Models Могу настроить quick select и фильтрацию по меткам (Match all/any, Favorites matching)
↑ К оглавлению
Дополнительные настройки передатчика | Additional Radio settings
17

Похожее в категории "СОФТ"

  • Базовые параметры передатчика | Radio Settings

    Цель: настроить базовые параметры передатчика (дата/время, заставка, автовыключение, язык голосового пакета, единицы, USB-режим, порядок каналов и режим стиков).
