Входы | Inputs [4.6.3.1]

Ниже — разбор Inputs (входы) в EdgeTX так, чтобы логика читалась по шагам (что вы выбираете → что EdgeTX делает → что вы получаете дальше в Mixes). Я опираюсь на страницу Inputs из руководства EdgeTX и связанные страницы про поток данных и Radio Setup. 1

1) Зачем вообще нужен слой Inputs (и почему он “спасает голову”)

Inputs — это слой, где вы:

1. берёте физический орган управления (стик/пот/слайдер),
2. привязываете его к программному входу (например Ail, Ele, Thr, Rud),
3. применяете к нему модификаторы (Weight, Offset, Curve),
4. и потом используете этот вход везде (в любом миксе).

EdgeTX прямо говорит: модификаторы, заданные в Inputs, действуют везде, где используется этот input. 1

Главное правило порядка (коротко)

• Inputs: вы формируете ощущение (rates/expo/кривые/ограничения по режимам). 1
• Mixes: вы строите поведение (что попадает в CH1…CHn, как складывается, когда включается). 2
• Outputs: вы защищаете механику (лимиты, центр, сабтрим, направление, чтобы не было упора серв). 3

2) Что EdgeTX создаёт “по умолчанию” и почему иногда всё оказывается “не на тех стиках”

Когда вы создаёте новую модель, EdgeTX по умолчанию сопоставляет стики с Aileron / Elevator / Throttle / Rudder на основе:

• Default Channel Order (AETR/TAER и т.д.)
• и настроек Mode (1/2/3/4: что находится на левом стике)
  в разделе Radio Setup. 1

Важно: в Radio Setup написано, что изменение Default Channel Order не влияет на уже существующие модели — оно влияет на новые модели и trainer screen. 4

Если вы видите, что “элеватор оказался на газу”, почти всегда вы:

• либо выбрали не тот Mode в Radio Setup,
• либо неправильно понимаете Default Channel Order.

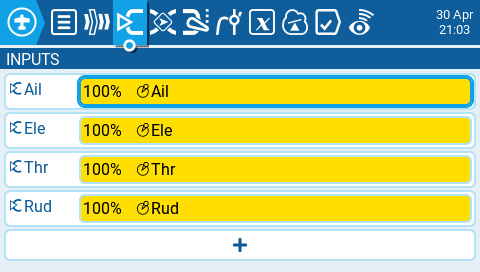

3) Экран Inputs: как он устроен (и что вы реально редактируете)

Что такое “Input” и что такое “Input line”

• Input Name — имя входа (до 4 символов). 1

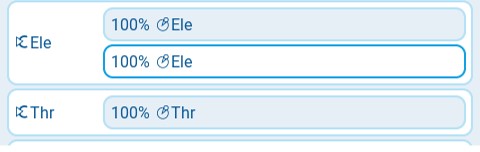

• Line Name — имя строки внутри входа. Вы можете создать несколько строк под одним Input, чтобы один и тот же вход вел себя по‑разному при разных условиях (Switch/Modes/Side). 1

Пример мышления:

• Input AIL = “команда крена пилота”.
• Line LOW и Line HIGH = “два характера команды крена” (dual rates).

Какие действия доступны со строками Inputs

Когда вы выбираете существующую строку, EdgeTX даёт: Edit, Insert before/after, Copy, Move, Delete, Paste before/after. 1
Это важно, потому что вы часто будете:

• копировать строку “LOW rates” → вставлять → менять Weight/Expo → получать “HIGH rates”.

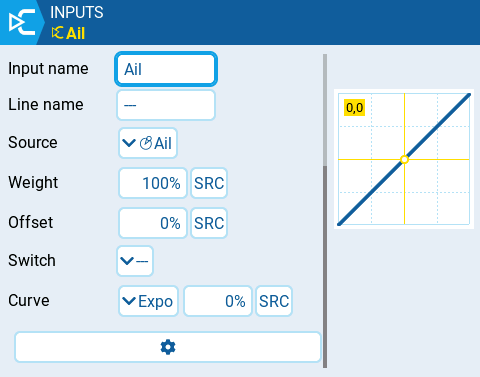

4) Страница настройки Input line: что означает каждое поле (прямо и пошагово)

EdgeTX показывает справа “живой график”: вы меняете параметры — и видите, как меняется “наклон/форма” отклика. Это очень помогает новичкам, потому что вы видите не абстрактные числа, а форму реакции. 1

Ниже — поля и смысл.

4.1 Source (источник)

Вы выбираете, откуда брать сигнал:

• стик / slider / pot,
• или специальные источники вроде MAX (всегда 100) и MIN (всегда -100),
• cyclics, trim switches, channel values и т.д. 1

Фишка EdgeTX: вы сначала выбираете Source, потом можете пошевелить нужный физический орган, и EdgeTX сам подхватит его как источник. 1

4.2 Weight (вес = rates)

Вы масштабируете ход источника в процентах (“рейты”). 1
И важная деталь из мануала: Weight может быть не только числом — вы можете нажать SRC и выбрать другой источник/вход/MAX/MIN и т.п., то есть сделать weight “управляемым”. 5

4.3 Offset (смещение)

Вы прибавляете или вычитаете значение от исходного сигнала. 1
Offset тоже можно задавать через SRC (не только числом). 5

4.4 Switch (условие активации строки)

Вы задаёте, когда именно эта строка активна.

• Если Switch пустой — строка активна всегда. 1

Это основа dual rates: разные строки одного Input включаются разными положениями тумблера.

5) Curve: четыре типа, которые реально нужно понимать

В Inputs вы можете применить Curve, и EdgeTX перечисляет варианты: Diff / Expo / Func / Cstm. 5

5.1 Expo

Вы делаете реакцию мягче/резче около центра.

• больше % → мягче около 0,
• меньше % → резче около 0,
• 0% → линейно. 1

Практика: Expo почти всегда живёт в Inputs, чтобы вы потом в Mixes брали “уже удобный” сигнал.

5.2 Diff (дифференциал)

EdgeTX описывает: Diff умножает только верхнюю или нижнюю половину диапазона относительно 0 на заданный процент. 1
Практика: это часто используют на самолётах для элеронов (вверх больше, вниз меньше).

5.3 Func (функциональная кривая)

Func — это готовые “режимы формы сигнала”, EdgeTX даёт таблицу: 1

Я переведу в действия (что вы получаете на выходе):

• X>0: вы отрезаете нижнюю половину — всё ниже 0 становится 0, выше 0 остаётся линейно. 5
  Пример: вы хотите, чтобы ручка работала только “вверх от середины”.

• X<0: вы отрезаете верхнюю половину — всё выше 0 становится 0, ниже 0 остаётся линейно. 5

• |X|: вы делаете V‑образную реакцию — верх остаётся положительным, низ инвертируется в положительный. 5
  Пример: вам нужно, чтобы “в любую сторону от центра” значение росло (как “мощность” от центра).

• f>0: вы делаете полудискрет: ниже 0 выход 0, выше 0 выход +100. 5
  Пример: вы хотите получить “кнопку” из оси.

• f<0: выше 0 выход 0, ниже 0 выход -100. 5

• |f|: выше 0 выход +100, ниже 0 выход -100. 5

5.4 Cstm (пользовательская кривая)

Вы подключаете заранее созданную кривую из раздела Curves. EdgeTX отдельно объясняет, что Curves позволяют создавать кастомные кривые, которые потом можно использовать в Inputs/Mixes/Outputs. 6

6) GV (Global Variables): как сделать “настройку в одном месте”

EdgeTX прямо говорит: Weight, Offset и % кривой можно задавать через Global Variables, и кнопка GV показывает список доступных переменных. 5

Практический эффект:

• вы один раз делаете, например, GV1 = AIL_RATE,
• потом вы ставите Weight = GV1 на нескольких inputs,
• и затем вы меняете GV1 — и радио меняет поведение сразу в нескольких местах.

7) Кнопка‑“шестерёнка”: Side / Trim / Modes (самая недооценённая часть Inputs)

EdgeTX описывает доп. параметры так: 5

7.1 Side (область действия строки)

Вы ограничиваете, где строка работает:

• --- работает во всём диапазоне,
• x>0 работает только в верхней половине,
• x<0 работает только в нижней половине. 5

Практика: Side помогает вам сделать “две функции на одной оси” без магии.

7.2 Trim (учитывать ли трим, и какой)

Вы включаете/выключаете влияние трима на этот input, и даже можете выбрать другой трим, который будет его корректировать. 5

Важная связка с микшером: на странице Mixes EdgeTX отдельно предупреждает — чтобы трим учитывался в миксе, поле Trim должно быть включено и в миксе, и в соответствующем input. 2

7.3 Modes (в каких Flight Modes строка активна)

Вы задаёте, в каких режимах полёта активна именно эта строка input. 5
Это позволяет вам делать “посадочные рейты” без отдельного тумблера — просто привязывать строки input к FM.

8) Два подробных примера (прямо как делать)

Пример 1: Dual Rates на элероны (две строки внутри одного Input)

Цель: вы хотите, чтобы Aileron имел два “ощущения”: мягко и резко.

1. Откройте Model Settings → Inputs. 1
2. Выберите input Ail и нажмите Edit, либо нажмите + и добавьте, если его нет. 1
3. Настройте первую строку:
   • Line Name: LOW
   • Source: (ваш стик Aileron)
   • Weight: 70
   • Curve: Expo 35
   • Switch: например SB↓ (низкие рейты)
4. Вставьте вторую строку (Copy → Paste after):
   • Line Name: HIGH
   • Weight: 100
   • Curve: Expo 20
   • Switch: например SB↑ (высокие рейты)

Что EdgeTX сделает: он будет активировать ту строку, чей Switch сейчас включён, и в Mixes вы будете использовать I1:Ail как “готовую команду крена”. 1

Пример 2: “Посадочные рейты” через Flight Modes (без отдельного переключателя rates)

Цель: в режиме посадки сделать стики мягче.

1. Создайте две строки внутри Ele:
   • CRU: Weight 85, Expo 25, Modes = FM0/FM1 (крейсер/обычный)
   • LND: Weight 65, Expo 40, Modes = FM2 (посадка)
2. Аналогично сделайте для Ail.

Что EdgeTX сделает: при входе в FM2 он начнёт использовать “посадочную” строку input и тем самым изменит ощущения от стика. 5

9) Частая ошибка новичков (и как её быстро увидеть)

Ошибка: в Mixes вы выбираете в Source сырой Stick, а не Input.

Что происходит:

• вы обходите expo/rates, которые вы аккуратно настроили в Inputs.

Как вы это распознаёте:

• в списке источников EdgeTX показывает типы (inputs/sticks/pots/…) и у Inputs будет соответствующая “иконка/тип”, а на практике вы увидите, что изменение Expo в Inputs “не влияет” на канал.
