Режим Тренера в EdgeTx | Trainer [4.6.1.2]
Trainer
Цель: настроить режим и способ сквозной передачи CPPM (trainer passthrough) между передатчиком в режиме Slave и передатчиком в режиме Master для конкретной модели.
Содержание
Экран Trainer

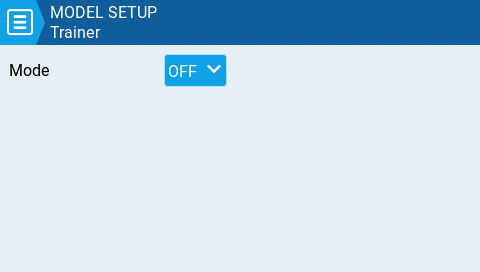

Пример (скриншот)
Экран Trainer в Model Setup.
Назначение
Экран Trainer — это место, где настраивается режим и способ сквозной передачи CPPM (CPPM passthrough). При включении этот режим позволяет пропускать CPPM-сигналы от передатчика в режиме Slave через передатчик в режиме Master. Затем передатчик Master передаёт сигнал модели, к которой он подключён.
CPPM passthrough можно использовать в разных сценариях: подключение head tracker, режим обучения «инструктор/ученик», управление сложными моделями, где нужно больше управляющих входов, чем обычно есть на стандартном передатчике.
Режим Master
Master mode — это режим для передатчика, который подключён к модели (то есть именно он связан с приёмником модели). На этом же передатчике настраивается специальная/глобальная функция (Trainer), которая активирует passthrough-режим. Когда passthrough включён, CPPM-сигналы от передатчика Slave отправляются на модель для управления.
Режим Slave
Slave mode — это режим для передатчика, который передаёт свои CPPM-значения на передатчик Master, после чего они отправляются на модель.
↑ К оглавлениюВарианты конфигурации
Список режимов
Ниже перечислены доступные варианты конфигурации:
- Off — trainer-режим не используется для этой модели.
- Master / Jack — режим Master с кабельным подключением.
- Slave / Jack — режим Slave с кабельным подключением.
- Master / Bluetooth — режим Master с Bluetooth-подключением (если Bluetooth установлен в передатчике).
- Slave / Bluetooth — режим Slave с Bluetooth-подключением (если Bluetooth установлен в передатчике).
- Master / Multi — режим Master с использованием дополнительного внешнего мультипротокольного модуля для связи. Подробнее о таком варианте: Set-up wireless trainer with a Multi -protocol module.
Параметры для Slave / Jack
- Channel Range — диапазон каналов, которые будут отправляться на передатчик в режиме Master. Рекомендуется использовать 10-й канал как последний.
- PPM Frame:
- первое поле — длина кадра PPM;
- второе поле — длина стоп-участка/задержки между импульсами;
- выпадающий список — полярность сигнала.
Длина кадра автоматически подстраивается под выбранное число передаваемых каналов. Однако это автоматически назначенное значение можно изменить вручную. Примечание: в большинстве случаев настройки по умолчанию менять не нужно.
Где настраивается «поведение» тренера
Дополнительные настройки режима тренера находятся в Radio Settings на странице Trainer.
Дополнение
Практические замечания
Дополнение: удобно мысленно разделять «связь между двумя передатчиками» и «как именно смешиваются/замещаются стики ученика».
- Эта страница (Model Setup → Trainer) в основном отвечает за тип соединения и «сквозной канал» (CPPM passthrough).
- А логика «кто кого заменяет», «складывать или замещать», коэффициенты/калибровка обычно настраиваются в Radio Settings → Trainer.
- Если что-то «не работает», чаще всего причина одна из трёх: не активирована функция Trainer (в Master), выбран не тот диапазон каналов (Channel Range), либо проблема в физическом соединении/совместимости кабеля/выхода PPM.
