Модуляция OFDM и QAM в радиолиниях БВС: что означает одна строка из описания радиоинтерфейса #

В описании радиоинтерфейса модуляция указана одной строкой из нескольких сокращений. За ней стоит вся физика радиоканала: разбиение полосы на множество поднесущих, плотность точек созвездия и запас по отношению сигнал-шум. Ниже разобрано, что означает каждый термин, почему порядок модуляции понижается автоматически и как это отражается на дальности и скорости передачи.

Что означает строка описания Модуляции радиоинтерфейса: "OFDM (до 64-QAM / 16-QAM при деградации линка, QPSK/BPSK на предельных дистанциях)".

1. Разбор строки из описания радиоинтерфейса

Изделие описывает свой радиоинтерфейс кратко: модуляция OFDM, вплоть до 64-QAM, при ухудшении радиолинии 16-QAM, на предельных дистанциях QPSK и BPSK. Строка выглядит как перечисление режимов, однако она описывает единый механизм, который работает автоматически и без участия внешнего пилота.

Смысл строки состоит в следующем. Радиолиния передаёт данные на нескольких десятках близко расположенных частот одновременно; такой способ называется мультиплексированием с ортогональным частотным разделением. На каждой из этих частот за один такт передаётся не один бит, а несколько, и число битов определяется выбранным созвездием. Чем больше битов передаётся за один такт, тем выше скорость, но тем точнее должен быть принят сигнал. Когда линия ухудшается, изделие переходит на созвездие с меньшим числом битов и сохраняет связь за счёт скорости.

↑ К оглавлению

2. Термины и сокращения

↑ К оглавлению

3. Несущая, символ и биты: от чего зависит скорость

Любая цифровая радиосвязь начинается с несущего колебания: синусоиды фиксированной частоты. Передать по ней данные можно, только изменив какой-либо её параметр. Изменение амплитуды, фазы или их сочетания и называется модуляцией, а один элемент изменённого сигнала называется символом.

Ключевая величина состоит в том, сколько битов удаётся передать за один символ. Если символов всего два и они различаются фазой на сто восемьдесят градусов, за один такт передаётся один бит. Если символов четыре, за такт передаются два бита. Если символов шестьдесят четыре, за такт передаются шесть битов. Это и есть порядок модуляции: чем больше точек в созвездии, тем выше скорость при той же полосе частот.

Вторая величина состоит в том, как часто передаются символы. Она ограничена полосой канала: чем шире полоса, тем больше символов в секунду можно передать. Произведение числа битов за символ на число символов в секунду, делённое на полосу, даёт спектральную эффективность. Именно она отличает 64-QAM от BPSK: при одной и той же полосе и одной и той же мощности передатчика первая схема даёт в шесть раз больше битов, но требует значительно лучшего отношения сигнал-шум.

↑ К оглавлению

4. OFDM: много поднесущих вместо одной

4.1. Почему одна несущая плохо работает при многолучёвости

Если передавать данные одной широкой несущей, возникает проблема, хорошо знакомая по аналоговому телевидению: эхо. Сигнал доходит до приёмника несколькими путями — напрямую, отражённым от земли, от строений, от корпуса самого аппарата. Копии приходят с разными задержками и складываются, иногда усиливая друг друга, иногда гася.

Для широкополосного сигнала это означает межсимвольную помеху: хвост предыдущего символа накладывается на начало следующего. Чем выше скорость передачи, тем короче символ и тем заметнее наложение. Бороться с этим эквалайзером на одной несущей трудно: вычислительная сложность растёт вместе с полосой, а в полосе двадцати мегагерц эквалайзер становится громоздким и энергоёмким.

4.2. Ортогональность поднесущих

OFDM решает задачу иначе. Полоса разбивается на множество узких поднесущих, и на каждой скорость передачи низкая, а символ длинный. Длинный символ во много раз превышает задержку отражённых лучей, поэтому наложение перестаёт быть опасным. Задержки компенсируются простым умножением на комплексный коэффициент для каждой поднесущей, и эквалайзер превращается в несколько десятков операций.

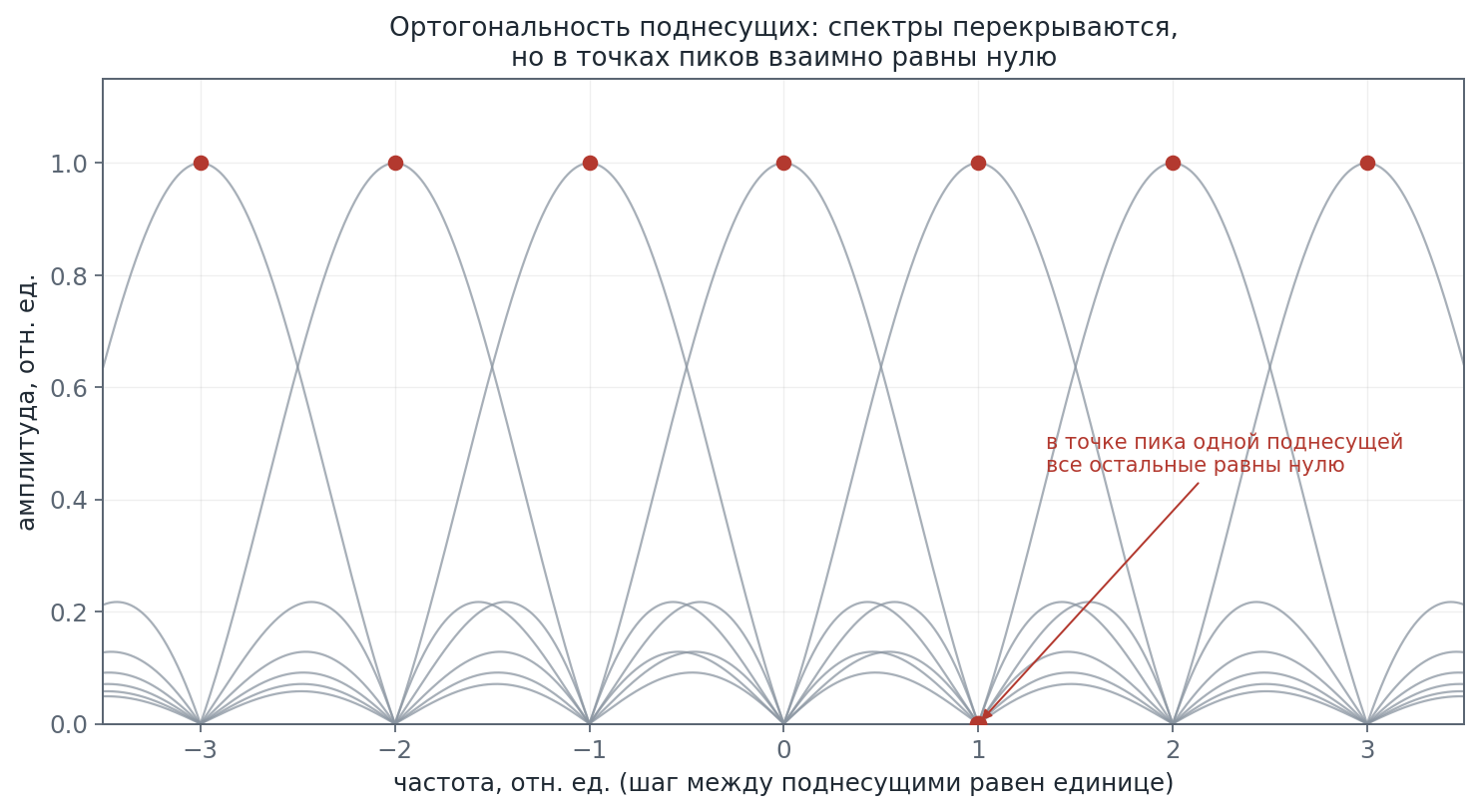

Главная особенность OFDM состоит в том, что поднесущие расположены строго на расстоянии, обратном длительности символа. При таком расстоянии спектры соседних поднесущих перекрываются, но в точке пика каждой из них все остальные равны нулю, как показано на рисунке 1. Это свойство называется ортогональностью, и именно оно позволяет поднесущим не мешать друг другу, хотя они занимают общую полосу.

Практическое следствие состоит в том, что OFDM не требует защитных промежутков между поднесущими по частоте, как в обычном частотном разделении. Вся полоса используется плотно, а роль защиты переносится во временную область. Кроме того, поднесущие формируются и разделяются цифровой обработкой: обратное преобразование Фурье на передаче и прямое на приёме.

4.3. Защитный интервал и циклический префикс

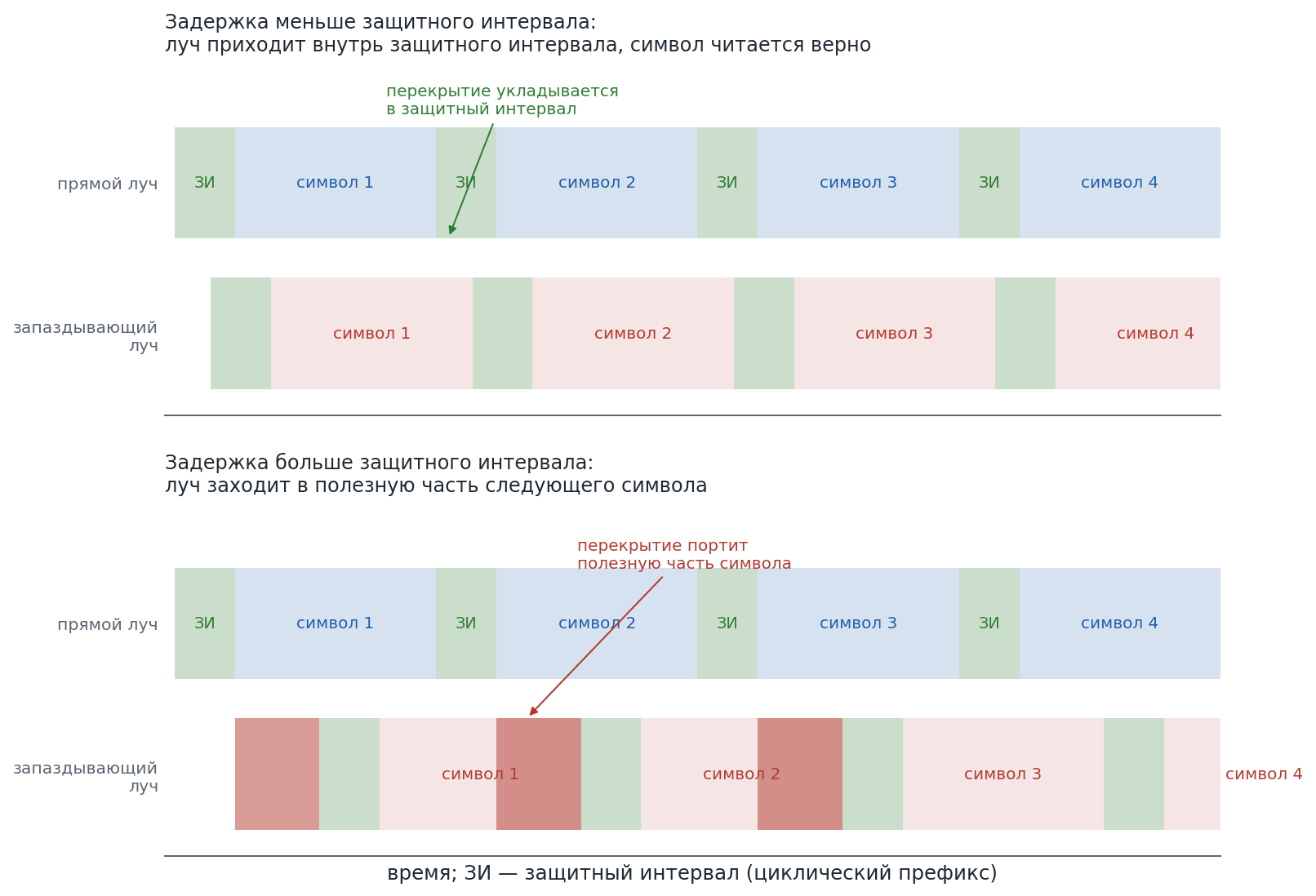

Чтобы отражённый луч не портил символ, к каждому символу добавляют защитный интервал. В OFDM он заполняется не паузой, а копией конца самого символа. Такая копия называется циклическим префиксом. Смысл приёма состоит в том, что приёмник отбрасывает защитный интервал и читает только полезную часть, а запаздывающий луч к этому моменту уже завершился.

Из рисунка 2 видно и ограничение: защита действует лишь до определённой задержки. Если отражённый луч запаздывает сильнее, чем длится защитный интервал, он попадает в полезную часть следующего символа и портит её. Возникает та же межсимвольная помеха, только теперь она наступает не при высокой скорости, а при большой задержке.

Платой за защиту служит потеря части пропускной способности. В стандартах семейства 802.11 длительность полезной части символа составляет 3,2 микросекунды, а защитный интервал — 0,8 микросекунды, то есть двадцать процентов времени расходуется на защиту. В стандарте 802.11ax полезная часть увеличена до 12,8 микросекунды, и при том же интервале потери падают до шести процентов. В сотовых сетях LTE шаг между поднесущими равен пятнадцати килогерцам, а защитный интервал составляет около семи процентов длительности символа.

↑ К оглавлению

5. Как устроен тракт OFDM

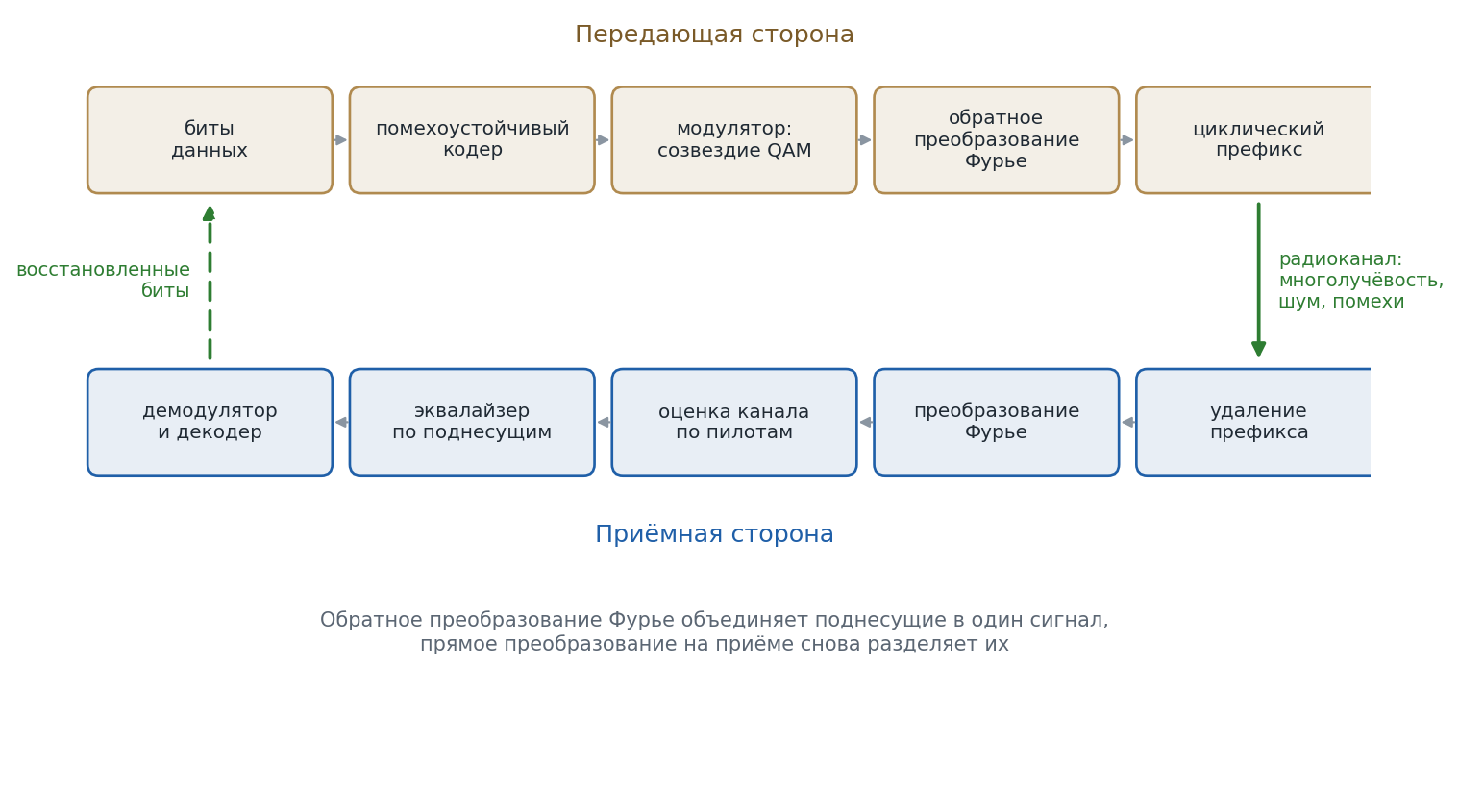

Последовательность обработки на передающей и приёмной стороне показана на рисунке 3. Биты данных поступают в помехоустойчивый кодер, который добавляет избыточность. Затем модулятор раскладывает поток по поднесущим в соответствии с выбранным созвездием. Обратное преобразование Фурье превращает набор поднесущих в один сигнал во времени, после чего добавляется циклический префикс и сигнал излучается.

Рисунок 3. Тракт OFDM: от битов до радиосигнала и обратно

На приёмной стороне выполняются обратные операции. Префикс удаляется, прямое преобразование Фурье разделяет поднесущие, по пилот-сигналам оценивается состояние канала, эквалайзер компенсирует искажения каждой поднесущей, после чего демодулятор и декодер восстанавливают биты.

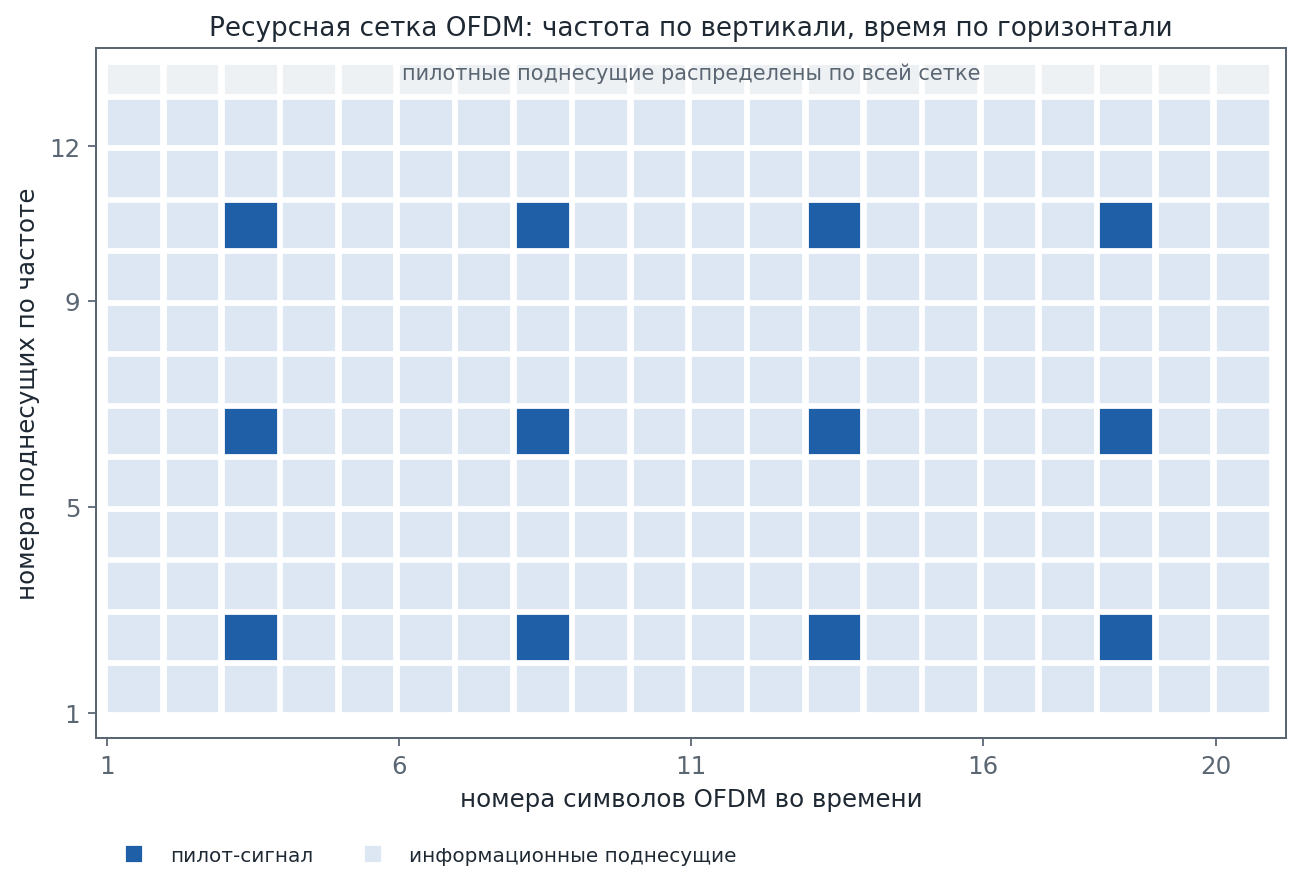

Поднесущие распределены по частоте и времени в виде сетки, показанной на рисунке 4. Часть ячеек занята пилот-сигналами, остальные несут данные. Пилоты нужны потому, что канал меняется: при движении аппарата одни поднесущие усиливаются, другие ослабевают, и приёмник должен отслеживать это непрерывно. Чем быстрее движется аппарат, тем чаще должны идти пилоты, а чем их больше, тем меньше остаётся места для полезных данных.

↑ К оглавлению

6. Модуляция: что означают BPSK, QPSK, 16-QAM и 64-QAM

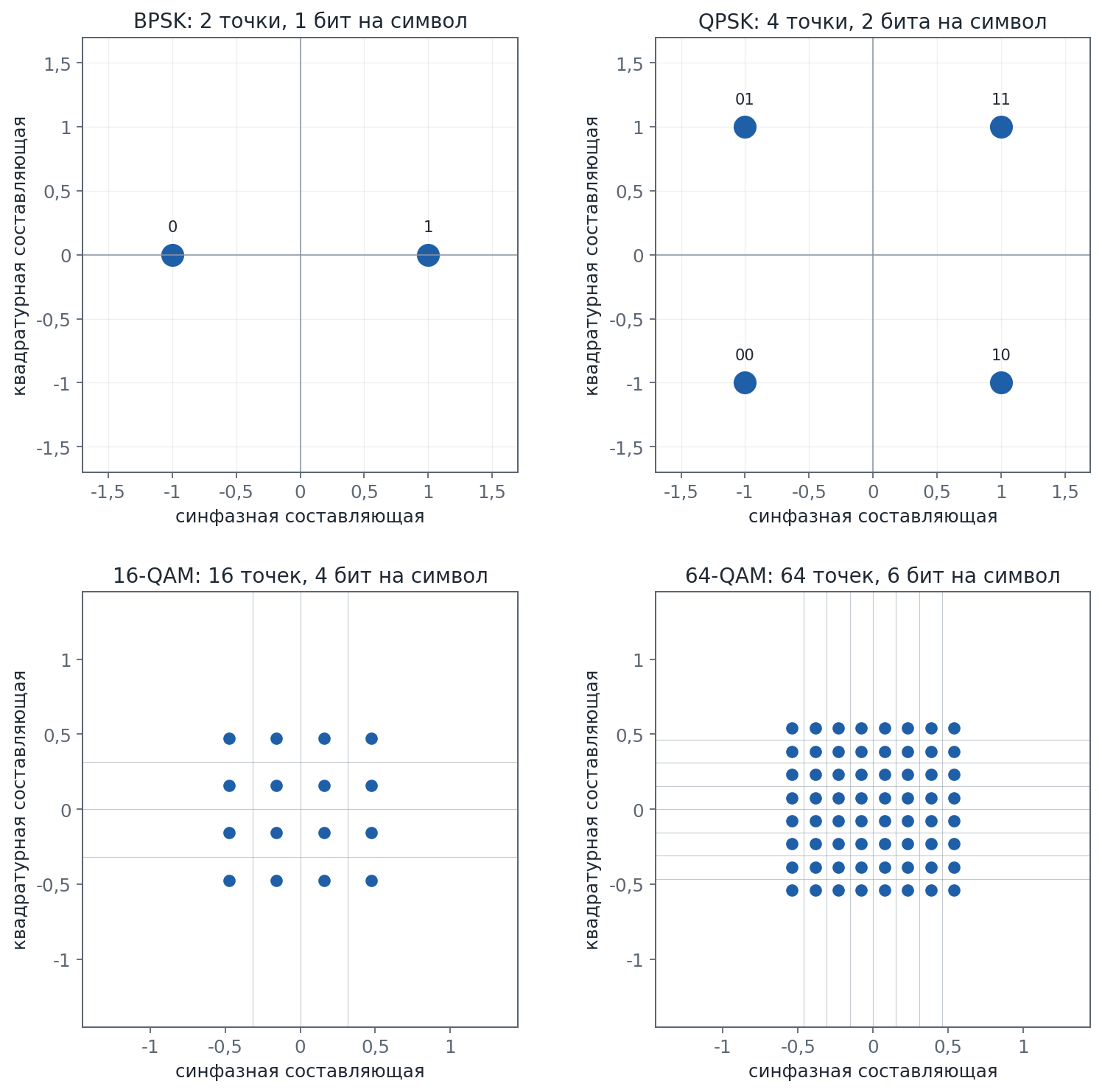

Все четыре обозначения описывают одно и то же: способ расположить точки созвездия на плоскости, где по горизонтали откладывается синфазная составляющая, а по вертикали — квадратурная. Каждая точка соответствует определённой комбинации битов. Чем больше точек, тем больше битов за такт и тем плотнее они расположены, как видно на рисунке 5.

6.1. Фазовая модуляция BPSK и QPSK

В BPSK используются всего две точки, разнесённые по фазе на сто восемьдесят градусов. За один такт передаётся один бит, а расстояние между точками максимально велико. Именно поэтому BPSK остаётся работоспособной при очень плохом отношении сигнал-шум: даже сильно искажённый сигнал редко оказывается ближе к чужой точке, чем к своей.

В QPSK используются четыре точки, разнесённые по фазе на девяносто градусов. За такт передаются два бита, расстояние между соседними точками уменьшается примерно в полтора раза по сравнению с BPSK. Устойчивость падает незначительно, а скорость удваивается, поэтому QPSK считается основным режимом для дальних участков трассы.

6.2. Квадратурная амплитудная модуляция

В 16-QAM используются шестнадцать точек, расположенных в виде сетки четыре на четыре. За такт передаются четыре бита. В 64-QAM используются шестьдесят четыре точки в сетке восемь на восемь, и за такт передаются шесть битов. Здесь меняется не только фаза, но и амплитуда, поэтому такие созвездия и называются квадратурными амплитудными.

Расстояние между соседними точками в 16-QAM примерно втрое меньше, чем в BPSK, а в 64-QAM — примерно в семь раз. Именно это расстояние, а не мощность передатчика, определяет требования к качеству приёма. При одном и том же уровне шума 64-QAM ошибается там, где BPSK работает уверенно.

6.3. Кодирование Грея и цена ошибки

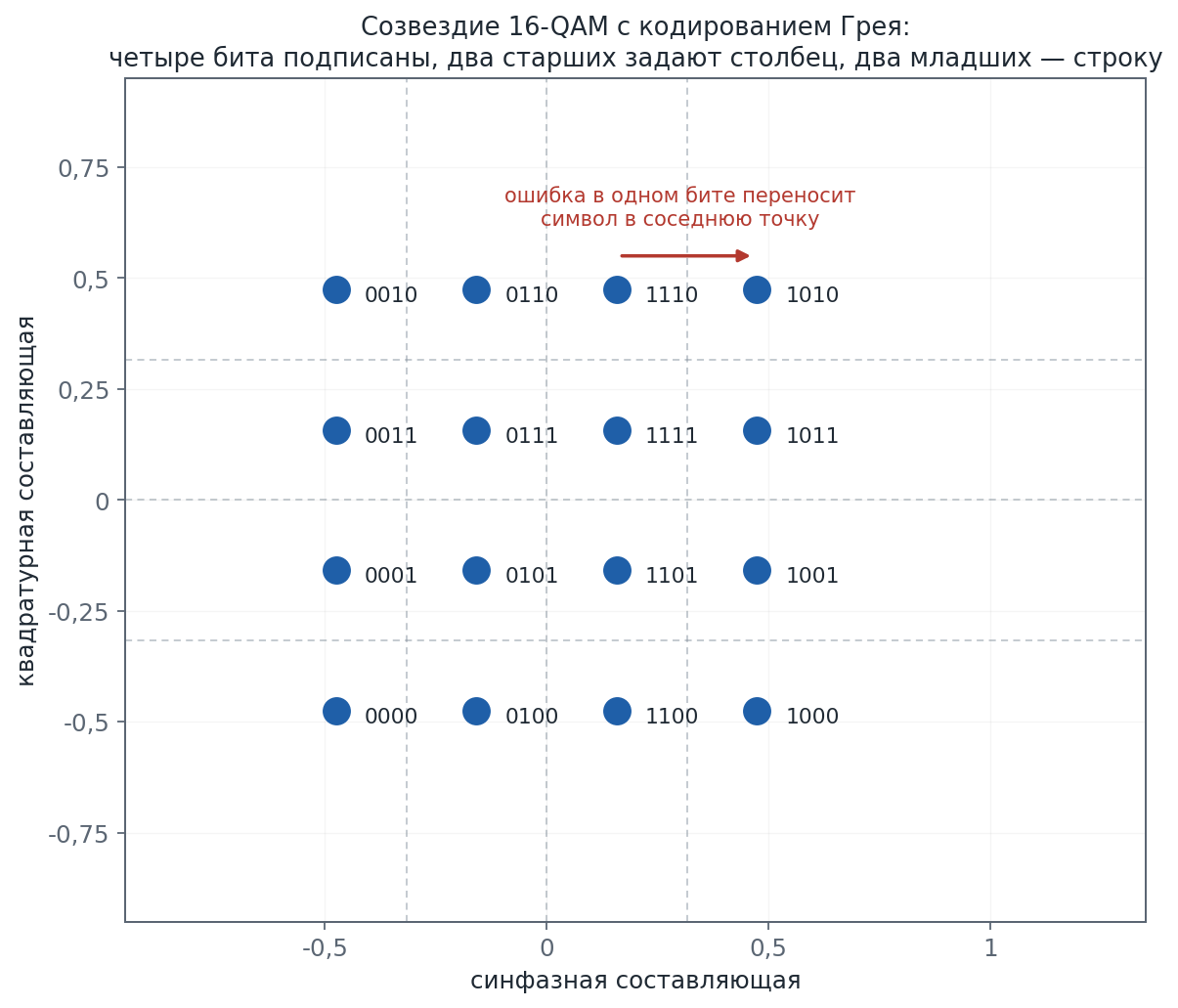

Расположение точек подчинено правилу, которое снижает ущерб от ошибки. Соседние точки подписываются так, чтобы различаться всего одним битом. Такое правило называется кодированием Грея, и оно показано на рисунке 6.

Смысл правила становится понятен при типичной ошибке. Если помеха сдвинула сигнал на небольшое расстояние, он попадёт в соседнюю точку, и при кодировании Грея в ней испортится только один бит. При обычной нумерации тот же сдвиг мог бы испортить сразу несколько битов. Для помехоустойчивого кодирования это принципиально: одиночные ошибки исправляются легко, пачки ошибок — трудно.

↑ К оглавлению

7. Почему высокий порядок модуляции требует сильного сигнала

7.1. Порог демодуляции и разрыв с пределом Шеннона

Требования к сигналу принято выражать через отношение энергии одного бита к спектральной плотности шума. Для каждого созвездия существует порог, ниже которого вероятность ошибки становится неприемлемой. Расчётные пороги при вероятности ошибки одна на сто тысяч приведены в таблице 4.

Из таблицы 4 видно главное: переход от QPSK к 64-QAM повышает требуемое отношение сигнал-шум более чем на десять децибел. Это эквивалентно уменьшению дальности примерно в три с половиной раза при законе обратных квадратов. Именно поэтому 64-QAM работает у земли и на малом удалении, а BPSK остаётся единственным режимом на границе зоны связи.

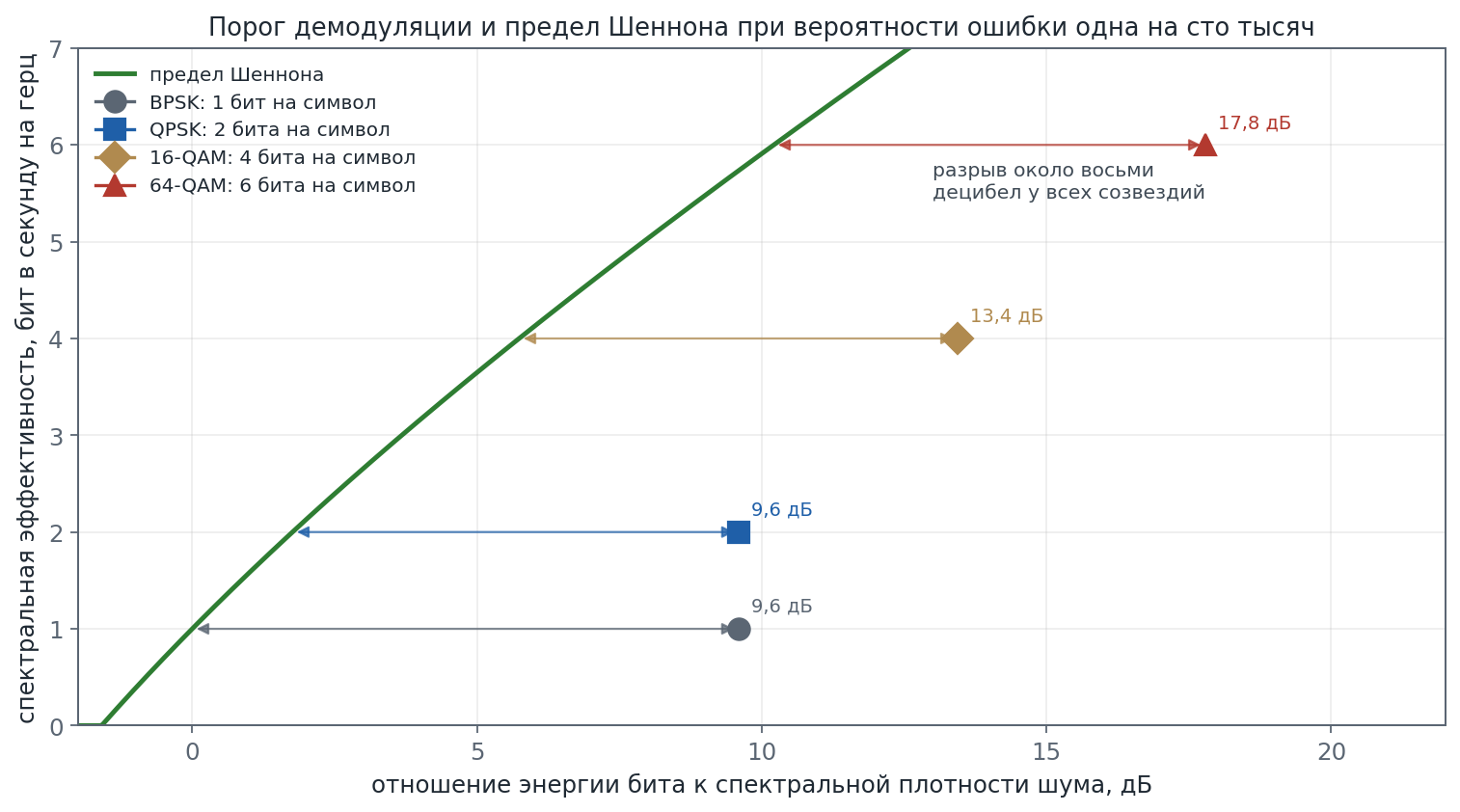

Разрыв между этими порогами и пределом Шеннона показан на рисунке 7. Для всех четырёх созвездий он составляет около восьми децибел. Этот разрыв объясняется тем, что простые созвездия не используют помехоустойчивое кодирование с большой избыточностью; его сокращают более мощные коды, но полностью не устраняют.

7.2. Требования стандартов к точности созвездия

На практике качество созвездия измеряют вектором ошибки модуляции: чем ближе принятые точки к идеальным, тем меньше эта величина. Стандарты семейства 802.11 задают предельно допустимые значения, которые ужесточаются с ростом порядка модуляции. Ориентировочные значения приведены в таблице 5.

Требования различаются более чем на двадцать децибел: от минус пяти для самой грубой схемы до минус двадцати восьми для самой точной. Это ещё одно выражение того же факта: высокая скорость достигается только в очень хороших условиях, и за неё приходится платить качеством передающего тракта, а не только мощностью.

↑ К оглавлению

8. Что именно ухудшается при деградации радиолинии

Деградация складывается из нескольких физических причин, и каждая действует по-своему. Понимание этих причин объясняет, почему линия переходит на более устойчивый режим постепенно, а не обрывается сразу.

Первая причина состоит в ослаблении сигнала с расстоянием. Мощность убывает обратно пропорционально квадрату дальности, поэтому каждое удвоение расстояния отнимает около шести децибел. На рисунке 8 показано, как запас по отношению сигнал-шум убывает с удалением от наземного пункта и где линия пересекает пороги каждого созвездия.

Вторая причина состоит в замираниях. Сигнал приходит несколькими путями, и при движении аппарата или изменении обстановки сумма меняется от усиления к ослаблению. Глубина замираний достигает десяти и более децибел, причём провал может наступить за доли секунды.

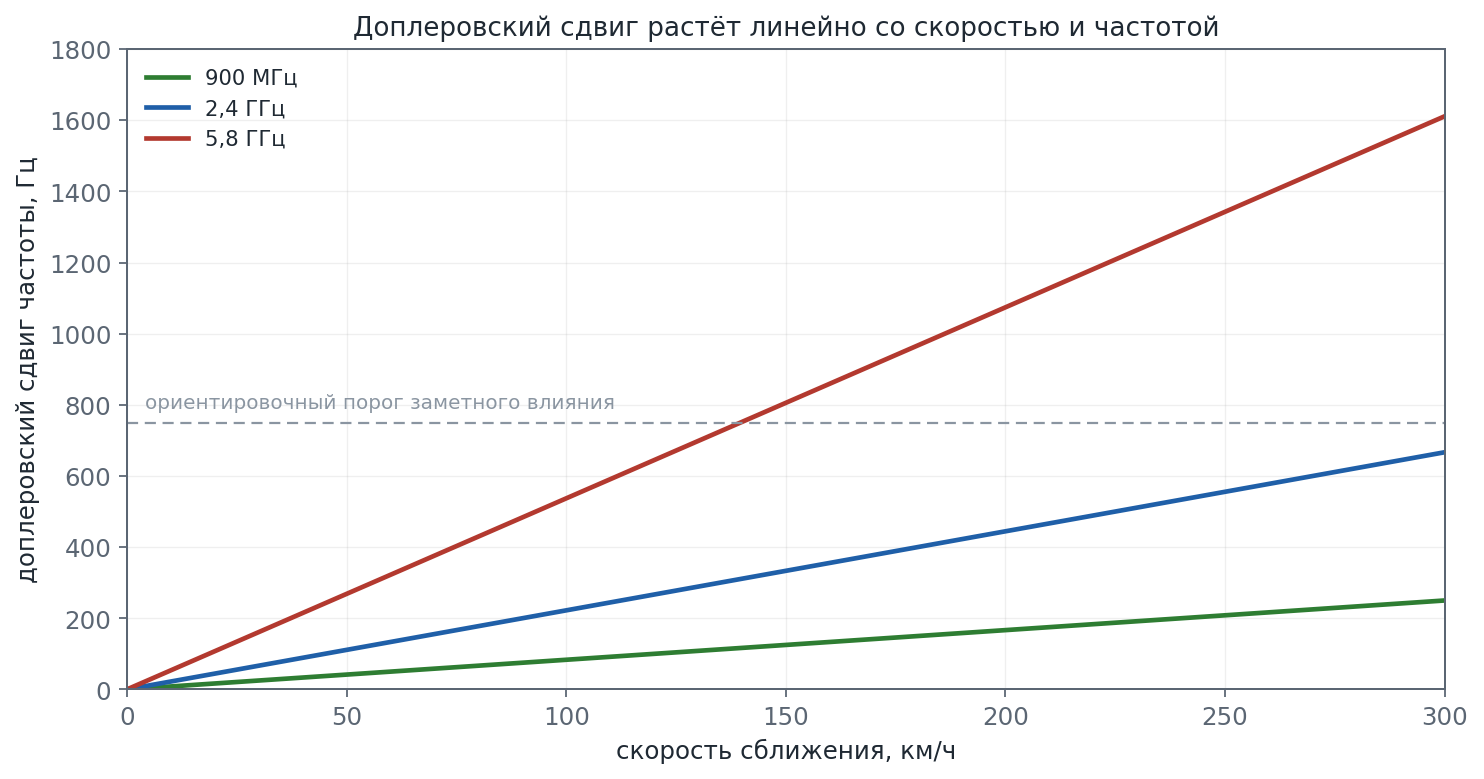

Третья причина состоит в доплеровском сдвиге частоты. При движении аппарата частота принимаемого сигнала смещается пропорционально скорости и несущей частоте, как показано на рисунке 9. Сдвиг сам по себе не ослабляет сигнал, но нарушает ортогональность поднесущих: частоты смещаются, и соседние поднесущие начинают мешать друг другу.

Количественная оценка такова. На частоте 2,4 гигагерца при скорости сто километров в час сдвиг составляет около двухсот двадцати герц, на частоте 5,8 гигагерца при той же скорости — около пятисот сорока герц, а при ста шестидесяти километрах в час — около восьмисот шестидесяти герц. Время, в течение которого канал остаётся неизменным, при этом сокращается до единиц миллисекунд, поэтому пилот-сигналы должны идти чаще, а на их долю остаётся меньше полезных ячеек.

Четвёртая причина состоит в помехах. Борт в воздухе принимает сигналы сразу от многих источников, которые для наземного абонента закрыты рельефом и застройкой. Помеха на той же частоте повышает эффективный уровень шума и равносильна потере запаса, рассчитанного по рисунку 8.

↑ К оглавлению

9. Адаптация: как выбирается схема модуляции и кодирования

9.1. Таблица схем и порядок выбора

Радиолиния не выбирает созвездие наугад. Она измеряет качество приёма и сопоставляет его с таблицей схем модуляции и кодирования. В простейшем виде такая таблица приведена в таблице 6; в реальных изделиях строк больше, потому что каждое созвездие сочетается с несколькими скоростями кодирования.

Обратите внимание на последний столбец: разница между крайними схемами превышает двадцать децибел. Иными словами, для работы на предельной скорости требуется в сто раз большая мощность сигнала, чем для самой устойчивой схемы. Именно этот запас и расходуется при удалении от наземного пункта.

9.2. Что происходит при ухудшении радиолинии

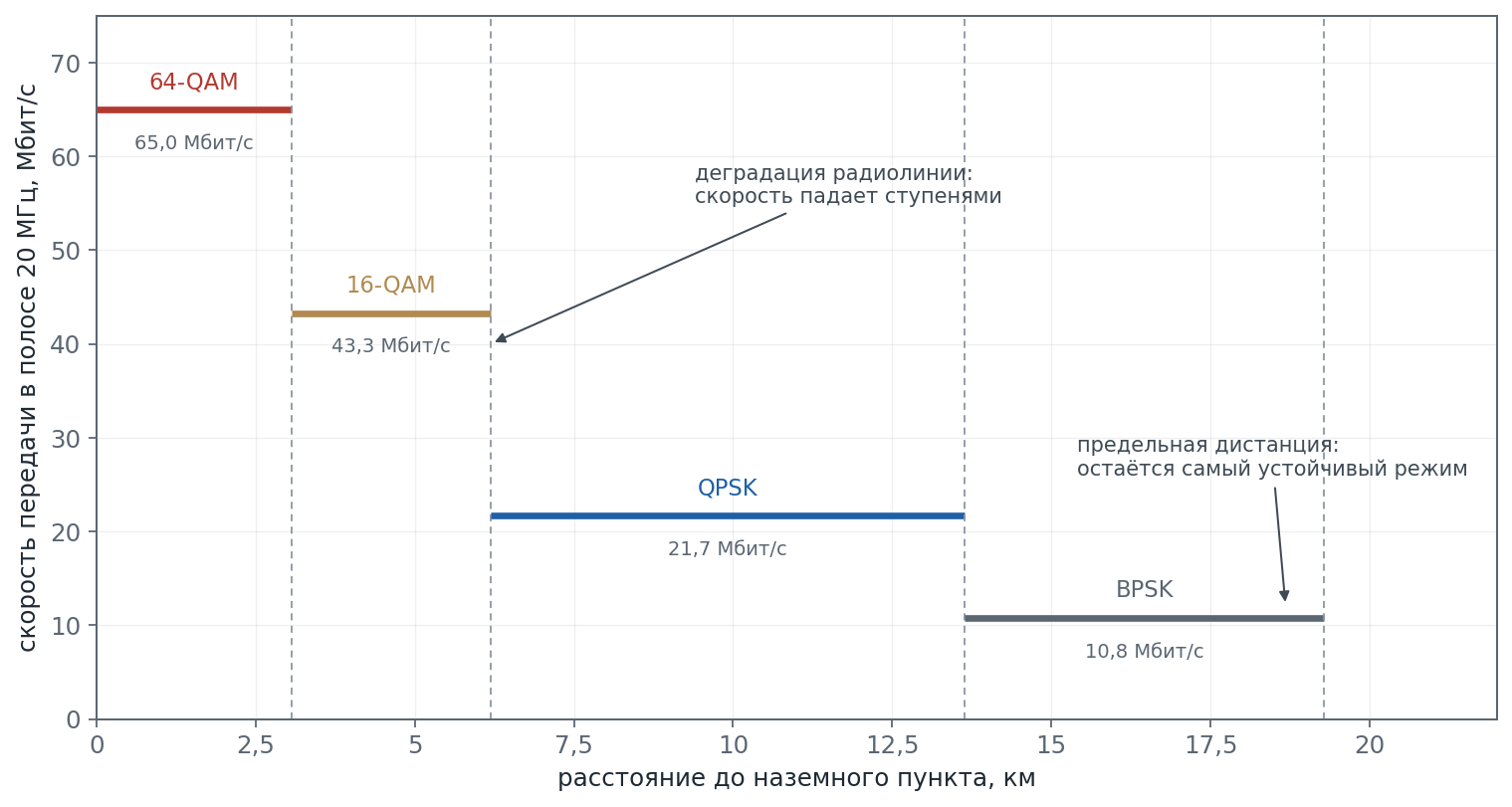

При ухудшении условий линия понижает схему ступенями, а при улучшении повышает её обратно. Ступенчатое поведение показано на рисунке 10. Порядок перехода в описании радиоинтерфейса указан верно: сначала теряется 64-QAM, затем 16-QAM, а на предельных дистанциях остаются QPSK и BPSK.

У механизма адаптации есть три особенности, важные для практики. Первая состоит в гистерезисе: чтобы вернуться на высокую схему, требуется лучший сигнал, чем тот, при котором с неё ушли. Иначе линия непрерывно переключалась бы туда и обратно на границе порога и теряла бы больше, чем экономила.

Вторая состоит в задержке принятия решения. Качество приёма оценивается по результатам нескольких последних посылок, поэтому реакция запаздывает. Кратковременный провал может не вызвать понижения схемы, а затяжной — вызовет его с задержкой в доли секунды.

Третья состоит в том, что оценивать качество по уровню сигнала недостаточно. Помеха на той же частоте не увеличивает уровень принимаемого сигнала, но резко повышает уровень шума. Поэтому современные изделия учитывают не только уровень, но и долю потерянных пакетов и результат проверки контрольных сумм.

↑ К оглавлению

10. Что видит внешний пилот на практике

Внешний пилот не управляет модуляцией и не должен этого делать. Его задача состоит в том, чтобы понимать смысл индикаторов и правильно реагировать на устойчивое ухудшение. Ниже перечислено, что обычно отображается в интерфейсе аппаратуры управления.

• Номер схемы модуляции и кодирования, часто в виде индекса или сокращённого обозначения созвездия.
• Уровень принимаемого сигнала в децибелах или условных единицах; сам по себе он не показывает помеху.
• Отношение сигнал-шум, если изделие его вычисляет; величина более информативна, чем уровень.
• Доля потерянных пакетов или показатель качества линии, который чаще всего и управляет адаптацией.
• Скорость передачи видеопотока, которая напрямую зависит от выбранной схемы.
• Индикатор переключения режимов, мигание которого указывает на работу адаптации.

Практическое правило простое: устойчивое снижение схемы до QPSK означает, что запас линии исчерпан и дальнейшее удаление приведёт к потере управления. Кратковременное снижение на несколько секунд, после которого схема возвращается, обычно связано с замиранием или разворотом аппарата и не требует вмешательства.

↑ К оглавлению

11. Предельные дистанции: расчётная оценка

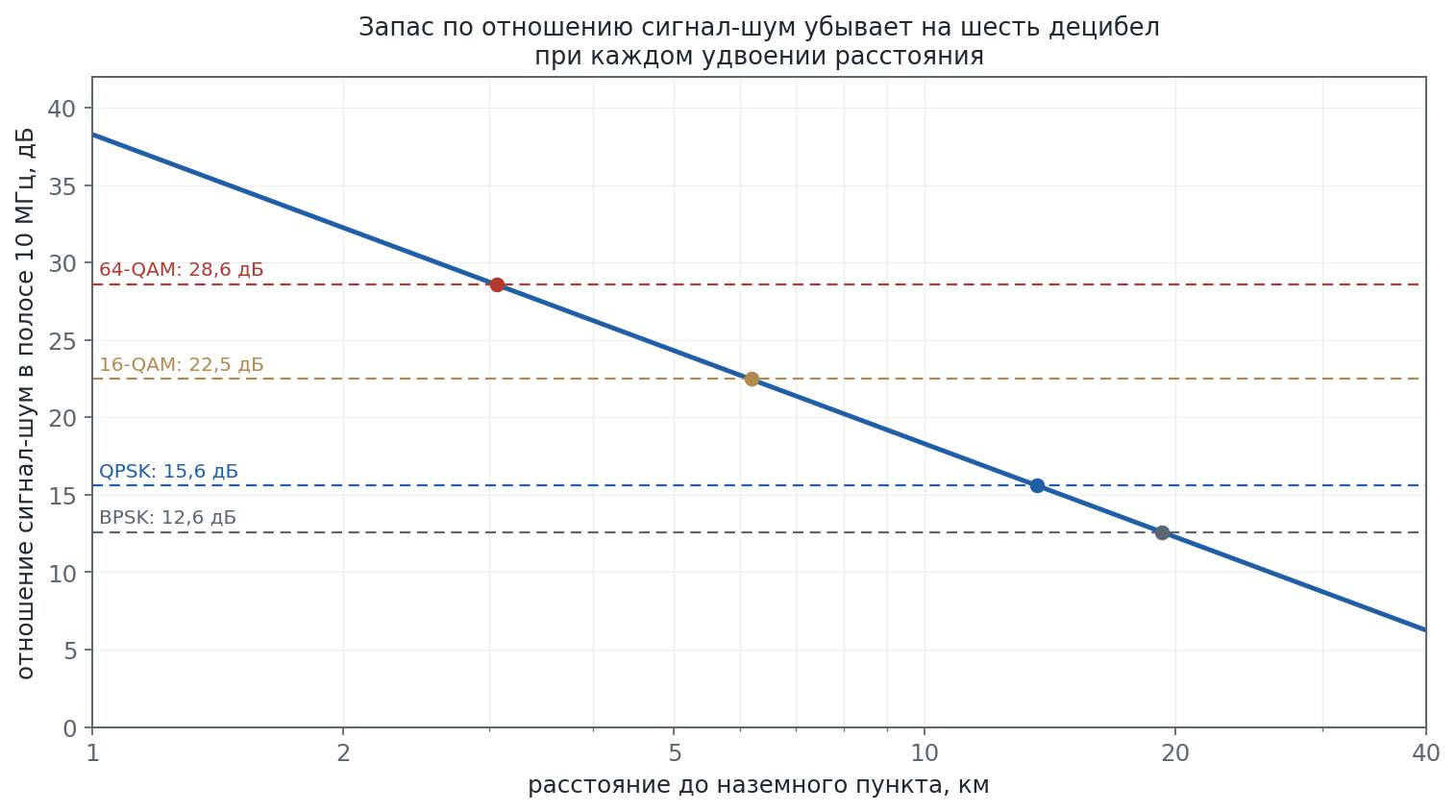

Пороги из таблицы 4 позволяют оценить предельные дистанции для каждого созвездия. Расчёт выполнен для типового варианта: эквивалентная изотропно-излучаемая мощность тридцать три децибел-милливатта, усиление приёмной антенны двенадцать децибел, частота 5,8 гигагерца, полоса десять мегагерц, коэффициент шума приёмника три децибела. К порогу каждого созвездия добавлен запас три децибела на замирания и помехи.

Соотношение дистанций показательно: самая быстрая схема работает в шесть раз ближе самой устойчивой. Отсюда следует важный вывод для планирования полёта: высокая скорость видеопотока обеспечивается только в ближней зоне, а на удалении следует заранее рассчитывать на пониженное качество изображения, а не на потерю связи.

Расчёт относится к открытой местности с прямой видимостью и не учитывает помехи, дождь и экранирование корпусом. В городских условиях и в лесу реальные дистанции оказываются меньше, причём расхождение может достигать двукратного.

↑ К оглавлению

12. Ограничения и типичные ошибки

Понимание строки из описания радиоинтерфейса часто подменяется неверными ожиданиями. Ниже перечислены наиболее распространённые.

• Считают, что 64-QAM работает всегда, а BPSK нужна только при отказе. В действительности порядок модуляции определяется отношением сигнал-шум, и на удалении 64-QAM физически недостижима.
• Ожидают плавного снижения скорости. Скорость снижается ступенями, потому что схем модуляции и кодирования конечное число.

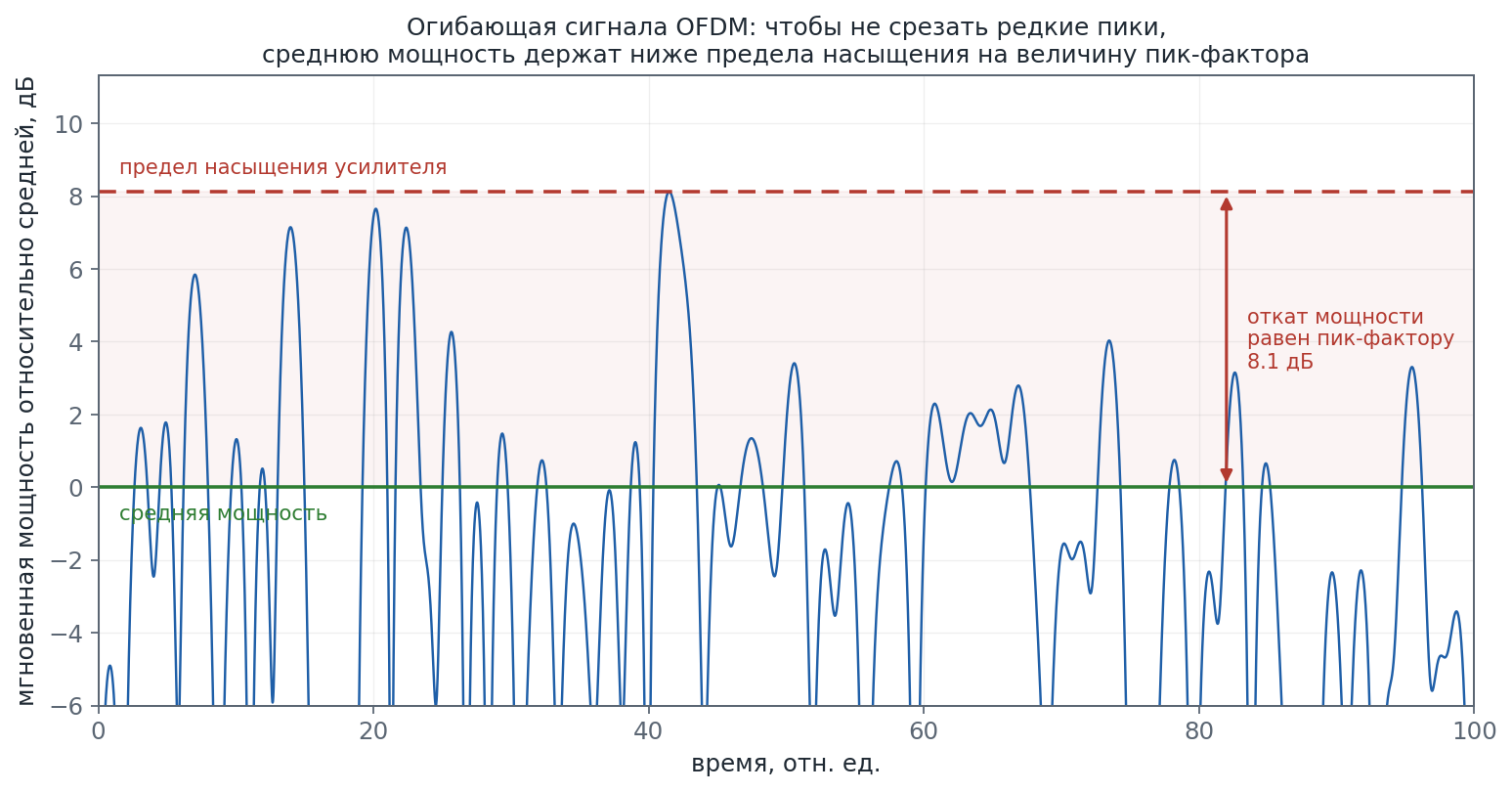

• Считают, что достаточно поднять мощность. Увеличение мощности на три децибела даёт выигрыш по дальности примерно в полтора раза, но ограничено нормами и нагревом.
• Оценивают качество линии только по уровню сигнала. Помеха не поднимает уровень, но резко снижает отношение сигнал-шум.
• Путают ширину канала и порядок модуляции. Ширина канала задаёт число поднесущих, а порядок модуляции — число битов на каждой поднесущей.
• Игнорируют доплеровский сдвиг при больших скоростях. На частоте 5,8 гигагерца и скорости сто шестьдесят километров в час сдвиг превышает восемьсот герц и заметно ухудшает ортогональность поднесущих.
• Забывают про задержку адаптации. Решение принимается по нескольким последним посылкам, поэтому реакция запаздывает на доли секунды.

↑ К оглавлению

13. Итоги

Строка из описания радиоинтерфейса читается как единое целое. OFDM делит полосу на множество поднесущих, что делает связь устойчивой к отражениям и упрощает эквалайзер. На каждой поднесущей применяется созвездие, и его порядок задаёт число битов за такт: один у BPSK, два у QPSK, четыре у 16-QAM и шесть у 64-QAM.

Платой за высокий порядок служит расстояние между точками созвездия. Оно уменьшается от BPSK к 64-QAM примерно в семь раз, а требуемое отношение сигнал-шум возрастает более чем на десять децибел. Поэтому 64-QAM работает в ближней зоне, а QPSK и BPSK — на предельных дистанциях, и именно этот порядок указан в описании.

Адаптация выполняется автоматически: линия измеряет качество приёма и переключает схему модуляции и кодирования ступенями, с гистерезисом и задержкой. Внешнему пилоту важно понимать смысл индикаторов и заранее знать, что снижение до QPSK означает исчерпание запаса линии.

Расчётная оценка для типовой радиолинии показывает разброс предельных дистанций от трёх километров для 64-QAM до девятнадцати километров для BPSK. Эти значения служат ориентиром для сравнения режимов, а не разрешёнными дальностями полёта.

Проверено: 20.10.2026

↑ К оглавлению

14. Источники

1. IEEE Standard for Information Technology 802.11-2020. Wireless LAN Medium Access Control and Physical Layer Specifications.
2. IEEE Standard for Information Technology 802.11ax-2021. Enhancements for High Efficiency WLAN.
3. 3GPP TS 36.211. Physical Channels and Modulation. Evolved Universal Terrestrial Radio Access.
4. Proakis J. G., Salehi M. Digital Communications. McGraw-Hill, пятое издание, 2008.
5. Goldsmith A. Wireless Communications. Cambridge University Press, 2005.
6. Shannon C. E. A Mathematical Theory of Communication. Bell System Technical Journal, 1948, том 27, страницы 379–423 и 623–656.
7. Keysight Technologies. Concepts of Orthogonal Frequency Division Multiplexing and 802.11 WLAN. Учебные материалы. Адрес: страница руководства
8. LitePoint. EVM: Why It Matters and How It Is Measured. Прикладная записка, 2021. Адрес: прикладная записка
9. Tektronix. Wi-Fi: Overview of the 802.11 Physical Layer and Transmitter Measurements. Учебное пособие. Адрес: учебное пособие
10. Jakes W. C. Microwave Mobile Communications. IEEE Press, переиздание 1994 года.

↑ К оглавлению

15. Приложение. Методика расчёта

Пороги демодуляции вычислялись по теоретическим формулам для канала с гауссовым шумом. Для BPSK использовалось выражение \( P_b = Q\!\left(\sqrt{2E_b/N_0}\right) \), для QPSK — то же выражение с учётом двух битов на символ, для квадратурной амплитудной модуляции — приближение \( P_b \approx \frac{4}{k}\left(1 - \frac{1}{\sqrt{M}}\right) Q\!\left(\sqrt{\frac{3k}{M-1}\cdot\frac{E_b}{N_0}}\right) \), где \( M \) — число точек созвездия, а \( k \) — число битов на символ. Порог определялся численно при вероятности ошибки одна на сто тысяч.

Предел Шеннона рассчитывался из условия \( C = \log_2\!\left(1 + \frac{E_b}{N_0}C\right) \) и изображён на рисунке 7 в тех же координатах, что и пороги созвездий.

Энергетический бюджет линии строился по формуле \( \text{ОСШ} = \text{ЭИИМ} + G - \text{ЗП} - N \), где затухание в свободном пространстве равно \( \text{ЗП} = 32{,}44 + 20\lg f + 20\lg d \) при частоте в мегагерцах и расстоянии в километрах, а мощность шума равна \( N = -174 + 10\lg B + F \) при полосе в герцах и коэффициенте шума в децибелах.

Доплеровский сдвиг вычислялся как \( f_d = \frac{v}{\lambda} \), а время корреляции канала оценивалось по формуле \( T_c \approx \frac{0{,}423}{f_d} \). Скорости передачи в таблицах получены пересчётом битов на символ с учётом защитного интервала, пилотных поднесущих и скорости кодирования; они являются расчётной оценкой, а не паспортными данными конкретного изделия.
