61. Радиолокационные станции

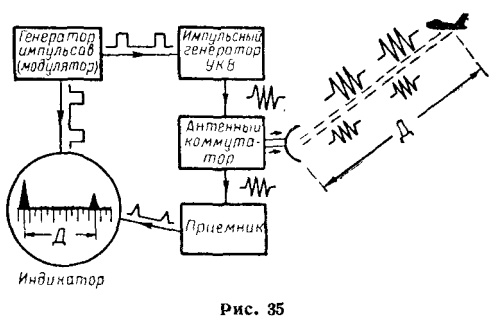

Блок-схема типовой радиолокационной станции приведена на рис. 35.
Модулятор вырабатывает импульсы напряжения необходимой формы и длительности с заданной частотой повторения. Этими импульсами управляются импульсный генератор и индикатор станции.
Импульсный генератор вырабатывает мощные колебания высокой частоты в виде коротких импульсов.
Антенный коммутатор автоматически переключает антенну с передачи на прием.
Антенна излучает импульсы и принимает их отраженными от цели; имеет узкую диаграмму направленности.
Приемник принимает и усиливает отраженные от цели импульсы.
Индикатор измеряет с большой точностью время запаздывания отраженных сигналов по отношению к излучаемым сигналам, что дает возможность определять расстояние до цели.
Основные параметры и характеристики радиолокационной станции:
1. Мощность в импульсе \( P_{\text{И}} \), вт.
2. Длительность импульса \( \tau_{\text{И}} \), мкс.
3. Частота повторения импульсов \( F_{\text{И}} \), имп/сек.

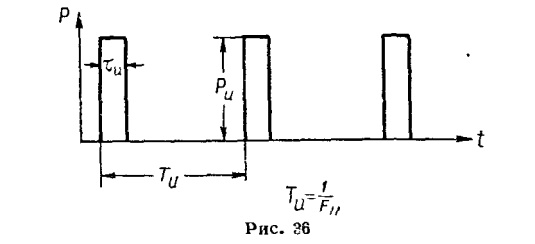

4. Период повторения импульсов (рис. 36) \( T_{\text{И}} = \frac{1}{F_{\text{И}}} \) сек.
5. Дальность действия радиолокационной станции:
- Минимальная дальность действия \( Д_{min}\):
\[
Д_{\text{min}} \gg c\tau_{\text{И}}/2
\]
где \( c \) — скорость света;
- Максимальная дальность действия \( Д_{\text{max}} \):
\[
Д_{\text{max}} = \sqrt[4]{\frac{P_{\text{И}}\cdot \sigma \cdot A}{(4\pi)^2 \cdot P_{\text{пр.min}}}}
\]
где:
- \( A \) — постоянный коэффициент, зависящий от конструкции и параметров антенны;
- \( \sigma \) — эффективная отражающая поверхность цели;
- \( P_{\text{и}} \) — мощность в импульсе;
- \( P_{\text{пр.min}} \) — минимальная мощность, на которую реагирует приемник.

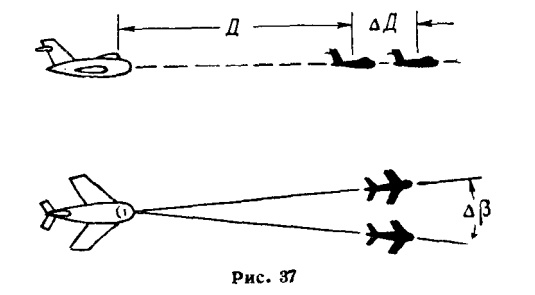

6. Разрешающая способность радиолокационной станции (рис. 37):
- По расстоянию \( \Delta {\text{Д}} \):
Минимальное расстояние между двумя целями, когда они еще видны раздельно на экране радиолокационной станции:
\[
\Delta {\text{Д}} \geqslant \frac{c \cdot \tau_{\text{И}}}{2}
\]
где \( \tau_{\text{И}} \) — длительность импульса.
- По углу \( \Delta \beta \):
Минимальный угол между направлениями на две цели, когда они еще видны раздельно на экране радиолокационной станции.
7. Автоматическое сопровождение цели:
Автоматическое сопровождение цели — это непрерывное определение радиолокационной станцией текущих координат движущейся цели. Позволяет отслеживать цель в реальном времени, обеспечивая точное и актуальное представление о её положении и движении.
8. Автоматическая подстройка частоты (АПЧ):
Автоматическая подстройка частоты (АПЧ) — это свойство оборудования радиолокации, с помощью которого разность частот передатчика и гетеродина приемника поддерживается постоянной и равной промежуточной частоте. Это обеспечивает стабильную работу приемника и улучшает качество приема сигналов.
