Часть 1. Аппаратное обеспечение и настройка. Полное руководство по настройке ArduPilot.

04 мая 2026

Технику БПЛА | Хобби

Нулевая подготовка коптера под ArduCopter: от коробки до первого зависания

Вы собрали (или собираете) коптер и хотите поднять его на ArduPilot. Эта статья — пошаговый маршрут от голого железа до момента, когда аппарат отрывается от земли на несколько секунд, висит, садится, а вы получаете чистый лог для дальнейшей работы.

Ниже нет тюнинга PID и фильтров — только «скучная база», на которой всё держится. Одна перепутанная распиновка или непроверенный мотор способны превратить первый взлёт в последний.

Место в серии. Это первая часть цикла «снизу вверх»: база → фильтры/гироскоп → rate‑PID → attitude → удержание высоты → Loiter → навигация по точкам. Каждый следующий шаг опирается на предыдущий, поэтому перескакивать — плохая идея.

Для кого. Хоббийные сборки примерно до 8″. Если вы строите тяжёлый или коммерческий аппарат — требования к резервированию, испытаниям и безопасности принципиально выше; не переносите «хоббийные» допуски на серьёзную технику.

Содержание

1. Безопасный стенд — правила, которые работают всегда
- Пять правил до первого включения
2. Железо: что нужно и на что смотреть
3. Проводка и порты: подключаем без сюрпризов
4. Прошивка и первое подключение к Mission Planner
- Пошаговая процедура прошивки
- Типичные ошибки при прошивке
5. Обязательные настройки и калибровки
6. Моторы, ESC и DSHOT — самая критичная проверка
7. Режимы, Failsafe и логирование
8. Первый ховер‑тест
- Условия, порядок, что делать если что-то не так
9. Диагностика: симптом → причина → решение
- Таблица типовых проблем
10. Чек‑лист перед выездом в поле
- Таблица с чекбоксами

1. Безопасный стенд — правила, которые работают всегда

Прежде чем включать что‑либо, договоримся о пяти правилах. Они звучат очевидно — до первого раза, когда спасают палец или плату.

#	Правило	Почему
1	Мотор‑тесты — только без пропеллеров. Всегда. Даже «на секунду».	Пропеллер на оборотах — это нож. Снять пропы занимает 30 секунд, пришить палец — дольше.
2	Первое включение после пайки/перепиновки — через smoke stopper (токоограничитель).	Короткое замыкание при неправильной распиновке выжигает FC мгновенно. Smoke stopper даёт шанс заметить проблему до дыма.
3	Сначала USB, потом батарея.	По USB вы увидите ошибки конфигурации без риска подать силовое напряжение на что‑то не то.
4	Pre‑Arm проверки не отключать «потому что мешают».	Они мешают ровно до момента, когда спасают коптер. Если проверка не пускает — разберитесь в причине, а не глушите её.
5	В непонятной ситуации — сначала снять батарею, потом думать.	Любые действия при поданном силовом питании и работающих моторах — это лотерея.

Почему это работает: ошибки на уровне питания / распиновки / моторов часто «фатальные» и не дают второго шанса. Таблица выше превращает случайные действия в повторяемую процедуру, которая предотвращает проблемы.

↑ К оглавлению

2. Железо: что нужно и на что смотреть

Минимальный комплект

Рама (в примере — 8″, но подход универсален).
Полётный контроллер (FC). Главное — наличие прошивки ArduPilot под конкретный target. Пример: Matek H743.
ESC 4‑в‑1 (стек 30×30 или 20×20 — зависит от рамы).
GPS с интегрированным компасом (например, модуль на M10). Компас — не опция, а необходимость.
Приёмник (ExpressLRS, Crossfire, FrSky — любой совместимый).
Видеосистема (цифра или аналог — на ваш выбор).

Оборудование для сборки

Почему ArduCopter настаивает на GPS + компас

В режиме Stabilize (стабилизация) коптер может «как‑то летать» без точного курса. Но стоит включить Loiter (зависание по координатам) или RTL (возврат домой), и автопилоту нужно знать две вещи: где я и куда смотрю. GPS даёт координаты, компас — направление. Без компаса (или с зашумлённым компасом) коптер начинает «плыть» по курсу, делать странные развороты, и вы получаете «необъяснимое поведение», которое на самом деле объясняется одним словом: помехи.

Вывод: берите модуль с интегрированным компасом и ставьте его как можно дальше от силовых проводов и магнитов моторов.

Что проверить перед покупкой

Проверка 1: совместимость FC ↔ прошивка

Зайдите на firmware.ardupilot.org, найдите свой target.

Есть ли сборка Copter?
Есть ли вариант с bootloader?
Понимаете ли вы сценарий восстановления, если новая прошивка «не подошла»?

Проверка 2: GPS‑модуль

GPS по UART, компас по I2C — типичная схема комбинированных модулей.

Питание 5V стабильное, общий GND корректный.
Длина проводов и место установки (чем дальше от силовых — тем лучше).

Типичные ошибки

Ошибка: GPS без компаса — «потому что на FPV так привыкли»

Для ArduCopter, особенно в навигационных режимах, отсутствие компаса часто приводит к сюрпризам: нестабильный курс, странная работа Loiter/RTL.

Ошибка: питание видеоблока напрямую от батареи без проверки напряжения

Полностью заряженный 6S — это 25,2 В. Если Air Unit рассчитан на 25 В максимум, вы рискуете. Проверяйте максимальное допустимое напряжение устройства.

↑ К оглавлению

3. Проводка и порты: подключаем без сюрпризов

FC ↔ ESC: самое опасное место

Если FC и ESC не из одного стека, их распиновки могут не совпадать. Одинаковый разъём не означает одинаковый порядок пинов. Подать напряжение батареи на сигнальный пин — верный способ убить контроллер за долю секунды.

Правило: перед первым включением положите рядом даташиты обеих плат и сверьте каждый провод. Если порядок не совпадает — перепиньте разъём.

Пример когда распиновки на FC и ESC не совпадают

UART‑подключения: одно универсальное правило

TX — «передаю», RX — «принимаю». То, что устройство передаёт, контроллер должен принять, и наоборот. Для I2C (компас): SCL → SCL, SDA → SDA — тут без «креста».

; UART-подключение (крест-накрест)
DEVICE_TX  →  FC_RX
DEVICE_RX  →  FC_TX

; I2C для компаса (без креста)
GPS_SCL → FC_SCL
GPS_SDA → FC_SDA

; Питание
GND → GND
+5V → +5V

Полезный приём: если на FC есть пины, которые получают 5 В от USB (часто маркируются 4V5), подключайте GPS и приёмник к ним. Тогда вся электроника поднимается от USB‑кабеля, и для настройки не нужно каждый раз цеплять аккумулятор.

Схема подключения GPS/компаса

Подключение приёмника к отдельному UART

Подключение Air Unit (UART + питание от BEC с проверкой напряжения)

Как перепиновать JST, если распиновки не совпали

Пошагово

Сверьте pinout обеих плат. Отметьте, какие провода нужно поменять местами.
Тонким пинцетом слегка приподнимите пластиковый фиксатор контакта в разъёме. Не выгибайте до упора — сломается.
Вытяните провод.
Повторите для второго провода.
Вставьте провода в правильном порядке до щелчка.
Верните фиксатор на место.
Ещё раз сверьте с даташитом.

Процесс перепиновки JST: поднять фиксатор, вынуть провод

Ловушка: UART на плате ≠ SERIALx в параметрах

На плате написано UART2, а в ArduPilot параметр называется SERIAL3. Или наоборот. Нумерация почти никогда не совпадает напрямую — она зависит от конкретного target.

Решение: сделайте «карту портов» — простую табличку, где в одном столбце физический UART, в другом — соответствующий SERIALx. Держите её как единственный источник правды. Если модуль «не видится» в Mission Planner — первым делом проверяйте, на тот ли SERIALx вы назначили протокол.

; Пример карты портов (заполните под свой FC)
; Физический порт → SERIALx      → Устройство       → Протокол
; USB             → SERIAL0       → Mission Planner   → MAVLink2
; UART2           → SERIAL1       → Приёмник          → RCIN
; UART3           → SERIAL2       → GPS               → GPS
; UART6           → SERIAL5       → Air Unit          → DisplayPort

Типичные ошибки при проводке

Ошибка: «разъёмы одинаковые — значит можно просто воткнуть»

Совпадение коннекторов не означает совпадение распиновки. Иногда производители разводят питание/сигналы по‑разному. Итог — подача высокого напряжения туда, где его быть не должно.

Ошибка: питание GPS/приёмника только от батареи

Настройка становится неудобной: для каждой мелочи нужен аккумулятор. Если есть USB‑питание на отдельной шине — используйте его.

↑ К оглавлению

4. Прошивка и первое подключение к Mission Planner

Если FC пришёл с чужой прошивкой (Betaflight, iNav, пустой), нужно залить ArduPilot вручную. Общий подход: скачать нужный файл (вариант с bootloader), записать через STM32CubeProgrammer, проверить подключение через Mission Planner.

Зачем нужен bootloader: прошивка «с bootloader» упрощает будущие обновления — обновляться можно без полного перепрошивания через программатор.

Сайт с прошивками, выбор Copter

Пошаговая процедура

Скачайте прошивку с firmware.ardupilot.org → Copter → ваш target. Берите вариант с bootloader (_with_bl).

Установите STM32CubeProgrammer.
Переведите FC в boot‑режим: зажмите кнопку BOOT, подключите USB, отпустите кнопку.

Boot-режим

В CubeProgrammer выберите подключение USB, обновите список портов, нажмите Connect.

Выполните Full chip erase (полная очистка).

Укажите файл прошивки, отметьте Verify programming и Run after programming. Нажмите Start programming и дождитесь завершения.

Переподключите USB (power cycle), чтобы контроллер стартовал в обычном режиме.

Проверка: откройте Mission Planner, выберите порт Auto, нажмите Connect. Если видите подключение по MAVLink и загрузку параметров — прошивка на месте.

Типичные ошибки при прошивке

Ошибка: не тот файл (без bootloader / не тот target)

Контроллер не стартует или стартует некорректно. Обновления будут сложнее. Всегда сверяйте target и берите вариант «с bootloader».

Ошибка: забыли, что Full erase стирает всё

На чистом старте — не страшно. Но после часов настройки это болезненно. В дальнейшем делайте бэкап параметров перед полным стиранием.

↑ К оглавлению

5. Обязательные настройки и калибровки

Всё, что ниже, делается в Mission Planner через Setup → Mandatory Hardware или Config → Full Parameter List.

5.1. Frame Type

Setup → Mandatory Hardware → Frame Type. Выберите класс (Quad / Hexa / Octa) и геометрию (X, V, H…). Для стандартного квадрокоптера — Quad, X.

Геометрия определяет микшер моторов. Если выбрать неправильно, автопилот будет компенсировать наклон не теми моторами — и вы увидите это уже на взлёте.

Выбор Frame Type (класс и тип: X)

5.2. Initial Tune Parameters

Задайте стартовые параметры: размер пропеллеров (дюймы), количество банок батареи, напряжение полной/пустой банки. Если Mission Planner предлагает «suggested settings» — включите.

Initial Tune Parameters

; Пример логики (значения подставляйте под свою сборку)
PROP_SIZE_IN   = 8
BATT_CELL_COUNT = 6
CELL_VOLT_FULL  = 4.2
CELL_VOLT_EMPTY = 3.6

Практический смысл: хорошие начальные параметры экономят время — вы стартуете ближе к рабочим значениям, а не с «нулей».

5.3. Ориентация платы (AHRS_ORIENTATION)

Если контроллер установлен не стрелкой вперёд, найдите AHRS_ORIENTATION в Config → Full Parameter List и выставьте нужное значение. Стрелкой вперёд = 0. Разворот на 180° по roll = 8.

Неверная ориентация = неверное понимание горизонта. В Stabilize это означает, что коптер будет «компенсировать» в неправильную сторону. Опасно.

AHRS_ORIENTATION и установка значения ориентации

Как проверить: в Mission Planner покачайте коптер в руках. Наклон вправо должен отображаться как наклон вправо. Если направления не совпадают — не взлетайте, пока не исправите.

5.4. Калибровка акселерометра

Setup → Mandatory Hardware → Accel Calibration.

Calibrate Accel — калибровка по шести положениям. Следуйте текстовым подсказкам (прямо, влево, вправо, нос вниз, нос вверх, вверх ногами). Картинок‑самолётиков не будет — только надписи.
Перезагрузите контроллер.
Calibrate Level — поставьте коптер на действительно ровную поверхность, не трогайте, нажмите кнопку.

Accel Calibration (Calibrate Accel → Reboot → Calibrate Level)

Совет: «Calibrate Level» напрямую влияет на то, насколько ровно коптер будет держать горизонт в Stabilize. Ровная поверхность и неподвижность — обязательны.

5.5. Калибровка компаса

Setup → Mandatory Hardware → Compass → Start. Прокрутите коптер на 360° во всех ориентациях, пока калибровка не завершится. Перезагрузите контроллер. Картинок‑самолётиков не будет.

Compass Calibration

Если калибровка не проходит: рядом помеха — силовые провода, магниты моторов, металлические предметы. Вынесите компас дальше от источников помех и повторите.

5.6. Калибровка радио

Привяжите приёмник к аппаратуре стандартным способом. В Mission Planner проверьте каналы: центр около 1500, минимум ниже 1000, максимум выше 2000.

Экран каналов: проверка 1500 / 1000 / 2000

Нюанс для тех, кто пришёл из Betaflight: канал pitch может оказаться «перевёрнутым». Это нормально — исправляется параметром RC2_REVERSED = 1.

5.7. Serial Ports

Настройте протоколы для каждого порта в соответствии с вашей картой портов.

Важно: SERIAL0 / SERIAL1 (USB MAVLink) — НЕ ТРОГАТЬ, если не понимаете зачем. Это ваш канал связи с Mission Planner.

; Пример настройки (номера SERIALx сверяйте с картой портов вашего FC)
SERIAL1_PROTOCOL = 2     ; MAVLink2 (USB) — оставить
SERIAL2_PROTOCOL = 23    ; RCIN (приёмник)
SERIAL3_PROTOCOL = 5     ; GPS
SERIAL3_BAUD     = 57    ; 57600
SERIAL6_PROTOCOL = 42    ; DisplayPort (Air Unit)
SERIAL6_BAUD     = 115   ; 115200

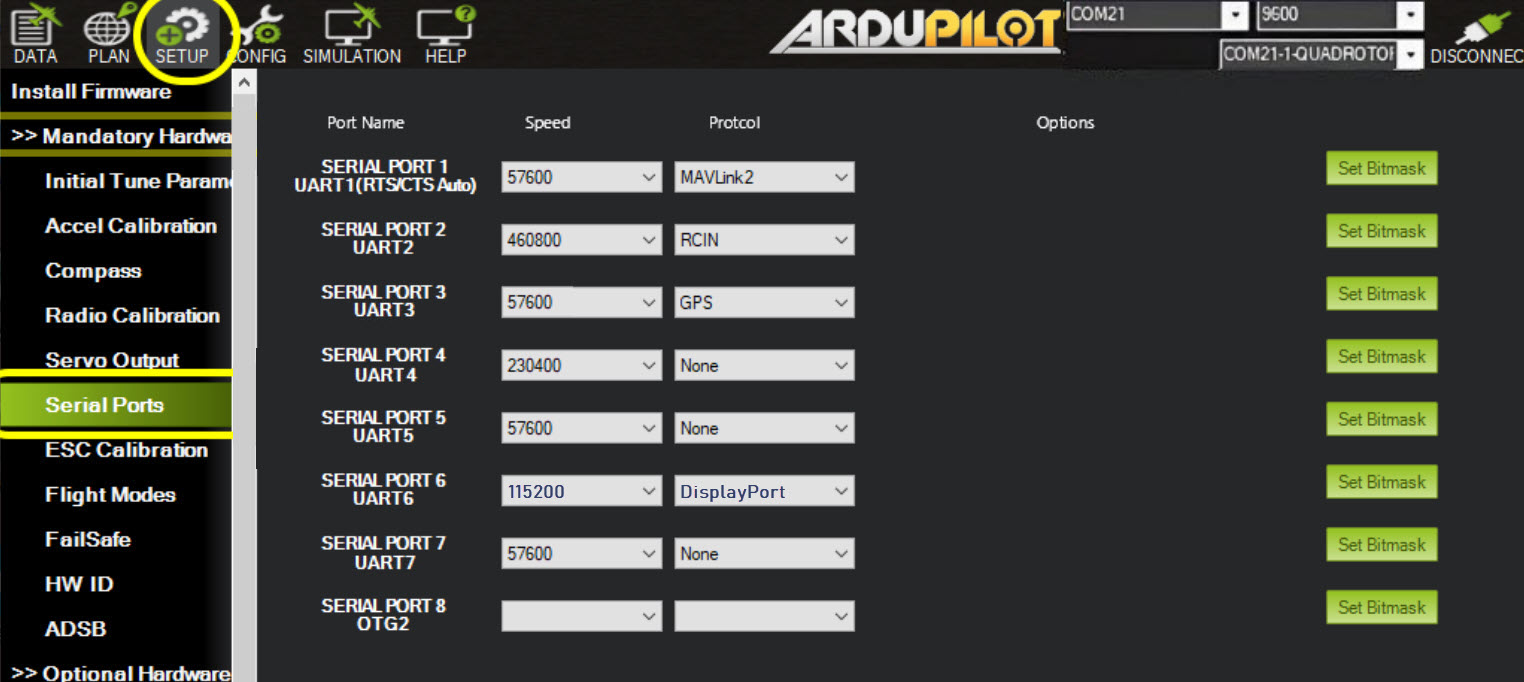

Настройка Serial ports

↑ К оглавлению

6. Моторы, ESC и DSHOT — самая критичная проверка

Это место, где ошибки приводят к крашу сразу при взлёте. Не спешите.

6.1. Параметры моторов в ArduPilot

Если вы привыкли к Betaflight, терминология будет другой. Вот «переводчик»:

Что настраиваем	Как иногда называют	Параметр ArduPilot (Copter)
Протокол ESC (PWM / DShot…)	`ESC_PROTOCOL`	`MOT_PWM_TYPE` (например, DShot300/600)
Мин/макс PWM	`PWM_MIN` / `PWM_MAX`	`MOT_PWM_MIN` / `MOT_PWM_MAX`
Вращение после арминга (газ = 0)	`SPIN_WHEN_ARMED`	`MOT_SPIN_ARM`
Минимальная тяга в полёте	`SPIN_MIN`	`MOT_SPIN_MIN`
Калибровка ESC	ESC calibration	Для DShot обычно не нужна. Не нажимайте кнопку без понимания.

Не запускайте «ESC calibration» для цифровых ESC на DSHOT, если не понимаете, зачем это нужно. Для DShot это обычно не требуется.

Вкладка ESC calibration — «не нажимать Calibrate ESCs»

6.2. Servo Outputs: назначение выходов

Выходы серв 1–4 назначьте как Motor 1–4. На этом этапе порядок может быть любым — вы исправите его после motor test.

Назначение Servo outputs 1–4 как Motor 1–4 (первичное)

Почему нельзя «угадывать»: неверный порядок моторов означает, что при взлёте стабилизация работать не будет — и вы наверняка получите опрокидывание.

6.3. Motor Test: порядок и направление

Пропеллеры сняты. Это не рекомендация, а обязательное условие.

Процедура: «выписать на бумагу»

Оставьте назначение 1→1, 2→2, 3→3, 4→4.
Запустите тест мотора A (Motor 1). Запишите, какой физический мотор крутится (например, «правый передний»).
Повторите для моторов B, C, D.
Сравните с диаграммой вашей рамы. Переназначьте Motor# так, чтобы всё совпало.
Проверьте направление вращения каждого мотора. Где нужно — включите Reverse.

Неверный порядок или направление = стабилизация работает «наоборот» = опрокидывание на взлёте. Это самая частая причина краша нового коптера.

Motor Test: тестирование моторов

Проверка направления и «Reverse» для отдельного выхода

6.4. Настройка spin по deadzone

У каждой связки мотор + ESC есть «мёртвая зона» — диапазон команд, в котором мотор ещё не крутится стабильно. Если MOT_SPIN_ARM попадает в эту зону, моторы «подвисают» при армировании — дёргаются, стартуют рывками.

Методика:

В Motor Test плавно поднимайте значение с нуля.
Найдите точку, где мотор начинает крутиться уверенно (без рывков и остановок). Это верхняя граница deadzone.
Установите MOT_SPIN_ARM чуть выше этой точки (например, +2%).
Установите MOT_SPIN_MIN ещё немного выше (например, ещё +3%).

Это даёт «ровный» старт и уменьшает шанс нестабильности на взлёте.

Важно: делайте без пропеллеров и не раскручивайте до высоких оборотов — вам нужна только точка уверенного старта.

↑ К оглавлению

7. Режимы, Failsafe и логирование

7.1. Flight Modes

Настройте режимы через Setup → Flight Modes. Для трёхпозиционного переключателя хорошая стартовая комбинация: Stabilize / AltHold / Loiter. Если канал режимов не тот, что нужен, измените FLT_MODE_CH.

Настройка Flight Modes

Смена канала режимов через FLT_MODE_CH

Совет: Stabilize всегда должен быть «под рукой» — одним щелчком переключателя. Это ваш аварийный режим на первых полётах.

7.2. Failsafe

Failsafe — не опция, а обязательная часть подготовки. Это ваша «подушка безопасности», и она должна быть настроена до первого взлёта.

Что настроить:

Radio failsafe — что делает коптер при потере связи. Рекомендация: RTL (возврат и посадка). Задайте порог PWM (FS_THR_VALUE), ниже которого срабатывает failsafe.
Battery failsafe — порог низкого напряжения и таймер. С токовым датчиком можно использовать порог по mAh, но подходите к расчёту аккуратно.

Настройки failsafe (RTL)

Мини‑проверка перед выездом:

Знаю, что произойдёт при потере связи (Radio failsafe).
Знаю, что произойдёт при низком напряжении (Battery failsafe).
Home задан, GPS ловит спутники, компас адекватен.

7.3. Логирование и подготовка к FFT

Перед тюнингом фильтров нужно, чтобы логи писались в формате, пригодном для анализа вибраций и частот.

Параметр	Значение	Зачем
`INS_FAST_SAMPLE`	`1`	Быстрое сэмплирование (для H7/F7)
`INS_GYRO_RATE`	`1` (2 кГц)	Хорошая стартовая частота гироскопа
`INS_LOG_BAT_OPT`	`5`	Pre/post filter + sensor rate logging
FFT: выбор IMU	IMU1	Один IMU для FFT, чтобы не перегружать лог
Raw IMU	Выключить	Иначе FFT может работать некорректно

Параметры INS_FAST_SAMPLE и INS_GYRO_RATE

FFT логирование: число сэмплов, выбор IMU1

Важный момент: отключите raw IMU, иначе FFT может не работать корректно. Настройки логов лучше делать сразу «как нужно» для всей серии тюнинга.

Включение sensor rate logging + pre/post filter → INS_LOG_BAT_OPT = 5

7.4. (Опционально) Проверка помех компаса под нагрузкой

Если хотите оценить, насколько силовая часть «засвечивает» компас:

Поставьте пропеллеры перевёрнутыми (тяга вниз, коптер прижимается к земле).
Зафиксируйте коптер ремнями. Не руками. Не ногами.
Плавно поднимите газ до ~50–75% на 5–10 секунд.
Оцените график помех компаса.

Compass interference: помехи для компаса

Зелёный график — уровень тока, красный — помехи. Во всём токовом диапазоне помехи для компаса незначительны.

Безопасность: этот тест делается только с фиксацией коптера ремнями/креплением. Не держите коптер руками/ногами.

↑ К оглавлению

8. Первый ховер‑тест

Цель — не «полетать», а убедиться, что база работает, и получить первый чистый лог.

Условия

Режим: Stabilize.
Место: открытая площадка, без людей поблизости.
Высота: 0,5–1,5 м.
Длительность: 3–10 секунд.
Действия стиками: минимальные, без резких движений.

Порядок

Arm.
Плавно поднять газ — коптер отрывается от земли.
Несколько секунд висения.
Плавная посадка.
Disarm.
Скачать лог.

Если что-то не так

Сильные колебания → сразу посадка, разбор по базовым настройкам (ориентация, моторы, frame type).
Pitch «перевёрнут» → RC2_REVERSED = 1, повторить.
Не армится → прочитать Pre‑Arm сообщение, устранить причину.

; Если pitch (канал 2) оказался «перевёрнутым»:
RC2_REVERSED = 1

↑ К оглавлению

9. Диагностика: симптом → причина → решение

Симптом	Вероятные причины	Что делать
Флип на взлёте	Неверный порядок моторов; неверное направление вращения; неверный Frame Type; неверная ориентация FC.	Не трогать PID. Вернуться к базе: `AHRS_ORIENTATION` → Frame Type → Motor Test → направление → пропы.
Не армится	Не пройдена Pre‑Arm проверка (компас / гиро / радио / GPS…).	Прочитать текст сообщения. Устранить причину. Не отключать проверку «наугад».
GPS / OSD / приёмник «не работает»	Протокол назначен не на тот `SERIALx`; перепутаны TX/RX; неверный baud rate.	Сверить карту портов → проверить TX↔RX → проверить `SERIALx_PROTOCOL` и `SERIALx_BAUD`.
Моторы дёргаются при армировании	`MOT_SPIN_ARM` попадает в deadzone ESC.	Найти deadzone через Motor Test, поднять `MOT_SPIN_ARM` выше.
Компас не калибруется	Помехи от силовых проводов, магнитов, металла рядом.	Вынести компас дальше от источников помех, повторить калибровку.
Коптер «плывёт» по курсу в Loiter	Помехи компаса; компас не откалиброван; компас отсутствует.	Проверить калибровку, проверить помехи под нагрузкой, убедиться что компас вообще есть.

↑ К оглавлению

10. Чек‑лист перед выездом в поле

Отметьте только то, что вы действительно сделали и проверили, а не «вроде бы да».

✓	Навык / действие	Критерий
	Железо	Комплект полный (FC / ESC / GPS+компас / RX). Компас установлен далеко от силовых проводов.
	Распиновки	Сверил pinout FC ↔ ESC перед первым включением. Разъёмы совпадают или перепинованы.
	UART‑подключения	Карта портов составлена. TX→RX, RX→TX — проверено для каждого устройства.
	Прошивка	FC прошит нужным target (с bootloader). Mission Planner подключается, параметры читаются.
	Ориентация платы	`AHRS_ORIENTATION` выставлен. Покачал коптер в руках — горизонт в MP совпадает с реальностью.
	Калибровки	Accel (6 положений) → перезагрузка → Level (ровная поверхность) → Compass — всё пройдено.
	Радио	Приёмник привязан. Каналы в MP: центр ~1500, мин <1000, макс >2000. Инверсия pitch исправлена (если нужно).
	Serial Ports	Протоколы назначены на правильные `SERIALx`. USB MAVLink не тронут.
	ESC / DSHOT	`MOT_PWM_TYPE` выставлен. `MOT_SPIN_ARM` и `MOT_SPIN_MIN` настроены по deadzone. ESC calibration для DShot не запускалась.
	Motor Test	Пропы сняты. Порядок моторов соответствует диаграмме. Направление вращения проверено и исправлено.
	Режимы	Stabilize доступен одним щелчком. Flight Modes настроены.
	Failsafe	Radio failsafe → RTL. Battery failsafe → пороги заданы. Понимаю, что произойдёт в каждом случае.
	Логирование	`INS_FAST_SAMPLE`, `INS_GYRO_RATE`, FFT‑параметры выставлены. Raw IMU выключен.
	Первый ховер	Stabilize, открытая площадка, 0,5–1,5 м, 3–10 секунд, лог скачан.

Что дальше. У вас есть летающий коптер и первый лог. В следующей части — анализ вибраций через FFT, настройка фильтров гироскопа и начало работы с rate‑PID. Но это уже другая история, и она стоит на фундаменте, который вы только что построили.

↑ К оглавлению

580

Добавить комментарий
