Betaflight | После соединения через USB в BF Configurator не отображаются вкладки.
Симптомы проблемы
При подключении к полетному контроллеру через USB в Betaflight Configurator наблюдаются следующие симптомы:

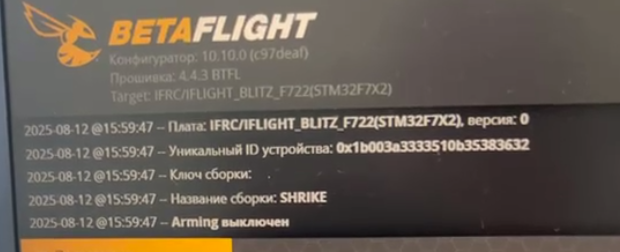

Отображаемая информация
- Плата (например, STM32F405 или см. фото)
- ID устройства: [отображается]
- Название сборки (например, shrike)
- Ключ сборки: [пустой]
- Статус Arming (выключен)
- Статус функций (например, Runaway Takeoff Prevention)
Проблемные признаки
- Ключ сборки: [пустой]
- Отсутствуют вкладки конфигуратора (Receiver, Motors, PID и др.)
- Нет доступа к настройкам
- Через 5-10 секунд появляется сообщение "последовательный порт успешно закрыт"
- Не удается открыть CLI через USB
Причина проблемы

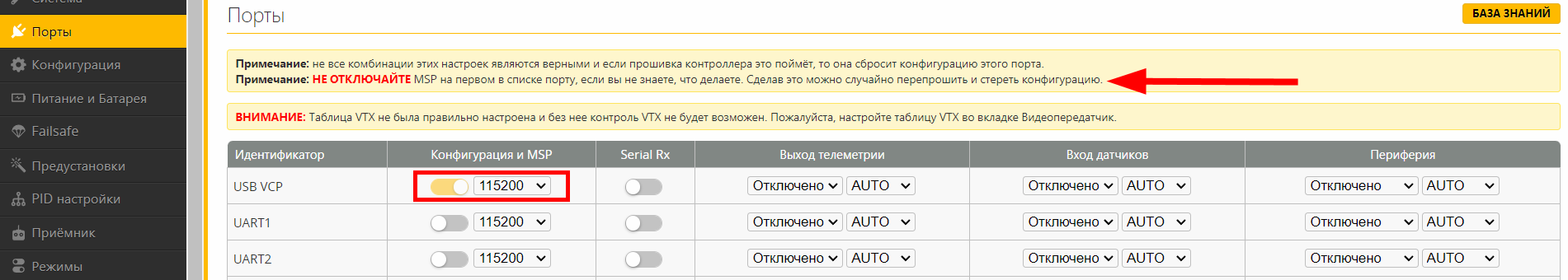

Отключен MSP на USB VCP (порт 0) - протокол, необходимый для обмена данными между Configurator и контроллером.
В новых версиях Betaflight отключение MSP на USB VCP не предусмотрено, поэтому контроллер работает на старой версии Betaflight.
Configurator получает базовую информацию при подключении, но не может получить доступ к данным для вкладок из-за отключенного протокола.
Решение проблемы
Для восстановления работы выполните следующие шаги:
Подготовка к работе
Убедитесь, что у вас есть:
- Кабель USB с передачей данных (не только для зарядки)
- Последняя версия Betaflight Configurator
- FTDI-адаптер (если потребуется альтернативное (не через USB) подключение)
- Доступ к кнопке BOOT на плате контроллера
Способ 1: Включение MSP через CLI (если есть доступ)
Если у вас есть доступ к CLI через другой порт (например, с помощью FTDI-адаптера):
# Проверьте текущие настройки порта
serial
# Найдите строку для USB VCP (порт 0)
# Должно быть:
serial 20 1 115200 57600 0 115200
serial 0 64 115200 57600 0 115200
serial 1 0 115200 57600 0 115200
serial 2 8192 115200 57600 0 115200
serial 3 0 115200 57600 0 115200
serial 4 0 115200 57600 0 115200
serial 5 0 115200 57600 0 115200
# Если MSP отключен, выполните команды:
serial 0 64 115200 57600 0 115200
save
reboot
Пояснение: 64 - флаг активации MSP и CLI (32 + 32 = 64)
Способ 2: Перепрошивка через DFU-режим
Если доступ к CLI невозможен:
- Отключите контроллер от USB
- Зажмите кнопку BOOT на плате
- Подключите USB кабель (не отпуская кнопку BOOT)
- В Betaflight Configurator появится устройство DFU
- Перейдите на вкладку "Firmware Flasher"
- Выберите правильную прошивку для вашей платы
- Включите опцию "Full chip erase"
- Нажмите "Flash Firmware"
Важно: Опция "Full chip erase" гарантирует полный сброс предыдущих настроек, включая ошибочную конфигурацию портов.
Проверка результата
После выполнения одного из способов:
- Открываются все вкладки конфигуратора
- Доступны настройки Receiver, Motors, PID и др.
- CLI открывается и работает через USB
- Соединение остается стабильным без закрытия порта
Проблема решена!
Теперь вы можете полноценно настраивать ваш полетный контроллер через Betaflight Configurator.
Техническое объяснение
Почему отображается название сборки (например, "shrike"), но нет доступа к вкладкам?
Два этапа подключения
Этап 1: Низкоуровневое подключение
Configurator определяет устройство по USB VID/PID и получает базовую информацию:
- Название платы (STM32F405)
- ID устройства
- Название сборки (shrike)
- Статус функций
Эта информация доступна без активации MSP.
Этап 2: Обмен данными (MSP)
MSP (MultiWii Serial Protocol) - протокол для доступа к настройкам и телеметрии.
При отключенном MSP на USB:
- Configurator отправляет MSP-запросы
- Контроллер не отвечает на них
- Вкладки остаются пустыми
- Соединение разрывается по таймауту
Ключевой момент: Отображение названия сборки доказывает, что прошивка работает, контроллер подключен физически, а проблема именно в конфигурации порта (отключен MSP на USB VCP).
Различие между низкоуровневой идентификацией устройства и высокоуровневым протоколом MSP?
Ответ нужно разбить на две части:
Во-первых, название сборки (и другие базовые данные) читаются через DFU или HID-интерфейсы, которые активируются ДО загрузки основной прошивки. Это как серийный номер устройства - доступен без всяких протоколов.
Во-вторых, само сообщение "последовательный порт закрыт" - это уже реакция конфигуратора на то, что MSP-канал не отвечает после установки первичного соединения. Конфигуратор как бы говорит: "Я вижу железо, но оно со мной не разговаривает".
Особенно важно подчеркнуть временную последовательность:
1. USB-устройство определяется на уровне ОС
2. Конфигуратор читает дескрипторы
3. Попытка инициализации MSP-сессии
4. Таймаут из-за отсутствия ответа по MSP
5. Принудительное закрытие порта
Надо упомянуть, что это поведение - специальная фича, а не баг. Разработчики намеренно показывают хоть какую-то информацию при проблемах с MSP, чтобы облегчить диагностику.
Пользователю будет полезно узнать, что название "shrike" в данном случае - просто артефакт прошивки, а не показатель ее работоспособности. Хорошо бы добавить аналогию с загрузкой ПК: BIOS информации видно всегда, а вот ОС может не грузиться.
Ключевое решение - активация MSP на порту 0.
