Почему конденсаторы на входе питания важны для FPV дронов

Содержание

• Быстрые рекомендации
• Что такое конденсатор?
• Преимущества дополнительных конденсаторов в FPV дронах
• Нужно ли устанавливать конденсатор?
• Нужен ли конденсатор для цифровой FPV системы?
• Какой тип конденсатора использовать?
• Где установить конденсатор в FPV дроне?
• Фильтрация питания гироскопа
• Установка конденсатора на линию 3.3В
• Установка конденсатора на линию 5В
• Конденсатор нагревается после полета
• Вредна ли установка слишком многих конденсаторов?
• Изнашиваются ли конденсаторы?
• LC-фильтр vs Конденсатор
• Результаты тестирования ESR

Конденсаторы — критически важный компонент FPV дронов, так как они подавляют скачки напряжения и электрические помехи в системе питания. Эти скачки напряжения и помехи могут повредить электронные компоненты, особенно полетный контроллер (FC) и регуляторы хода (ESC). Установка конденсаторов защищает компоненты и улучшает общую производительность дрона.

Рекомендации

Использовать ТОЛЬКО конденсаторы Low ESR!!!! Другие будут взрываться )))

Рекомендации приведены для пайки конденсатора на основное питание 4-в-1 ESC. Для отдельных ESC используйте конденсаторы меньшей емкости (например, 220uF или 330uF на каждый ESC).

Оптимальные серии с низким ESR (Эквивалентное Последовательное Сопротивление):

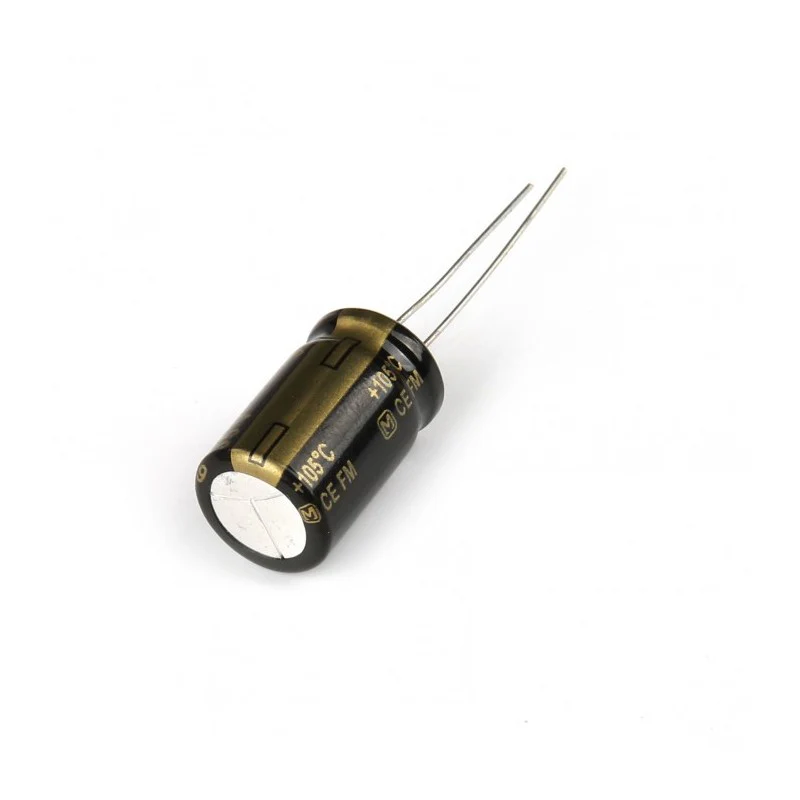

• Panasonic FM/FMFS
• Rubycon ZLJ/ZLH

Для 3S (16V или выше, подходит и для 2S):

• 470uF (3”, 4”)
• 330uF (2”, 3”)
• 220uF (2”)

Для 4S (25V-35V, подходит и для 3S):

• 1000uF (5”, 6”, 7”)
• 680uF (4”, 5”)
• 470uF (3”, 4”)
• 330uF (2”, 3”)
• 220uF (2”)

Для 6S (35V-50V, подходит и для 4S):

• 1000uF (5”, 6”, 7”)
• 680uF (4”, 5”)
• 470uF (3”, 4”)
• 330uF (2”, 3”)
• 220uF (2”)

Что такое конденсатор?

Конденсатор накапливает электрический заряд между двумя проводящими пластинами и может быстро поглощать/отдавать энергию, как крошечная батарея. Он поглощает скачки напряжения и отдает накопленную энергию при просадках, сглаживая колебания напряжения и защищая компоненты.

Конденсатор — один из самых распространенных электронных компонентов.

Преимущества дополнительных конденсаторов в FPV дронах

Полевые транзисторы (FET) в ESC работают как переключатели. Они включаются/выключаются десятки тысяч раз в секунду, что создает мощные электрические импульсы и помехи. С ростом мощности моторов, ESC и напряжения батареи проблема усугубляется. Защита от помех критически важна — от нее зависит, будет дрон отлично летать или вообще не сможет взлететь.

Конденсаторы подавляют электрические помехи и скачки напряжения при разгоне моторов или резких маневрах. Они также снижают помехи от системы питания, улучшая качество аналогового видеосигнала с камеры.

Итог преимуществ:

• Фильтрация помех от ESC и моторов (уменьшение помех для ESC/радио/видео)
• Улучшение характеристик полета за счет "очистки" сигнала гироскопа
• Защита электроники от разрушительных скачков напряжения (конденсатор действует как буфер)
• Для аналогового видео: снижение шумов в FPV-картинке при установке на вход питания.

Проблемы БЕЗ конденсаторов:

• Шум и полосы на видео (затрудняют полет)
• Снижение летных характеристик (невозможность поднять PID/фильтры)
• Риск повреждения компонентов скачками напряжения.

обязательно ли устанавливать конденсатор?

Установка не обязательна, но рекомендована. Дрон какое то время полетает.

Если дрон "шумный" (вибрации, сложная настройка PID/фильтров) или есть помехи на видео — установка конденсаторов первое, что стоит попробовать.

Признаки необходимости конденсатора:

• Слышимые вибрации моторов, не устраняемые настройкой PID
• Сильный нагрев моторов
• Шум на видеопередаче
• В крайних случаях: рассинхронизация ESC/мотора ("неконтролируемый переворот") из-за помех.

Даже на "тихом" дроне конденсаторы — хорошая практика ("Береженого бог бережет"). Помехи от погнутых пропеллеров также подавляются конденсаторами, т.к влияют на равномерность работы двигателей.

Нужен ли конденсатор для цифровой FPV системы? (DJI, Walksnail)

Да, настоятельно рекомендуется и для аналога, и для цифры. Конденсаторы подавляют помехи от моторов/ESC, вызывающие проблемы. В цифре помехи проявляются как:

• Выпадение кадров
• Снижение дальности
• Нестабильность видео

Цифровые системы лучше фильтруют помехи, но не неуязвимы. Конденсаторы также снижают помехи на гироскоп (плавнее полет) и защищают от скачков напряжения (продлевая срок службы).

Какой тип конденсатора использовать?

Распространенные типы в FPV:

1. Керамические (Ceramic): Малый размер, низкая стоимость, высокая емкость. Популярны для SMD.
2. Электролитические (Electrolytic): Больше и дороже, но выше емкость.
3. Танталовые (Tantalum): Похожи на электролитические, но надежнее и долговечнее.

Ключевые параметры выбора:

1. Емкость (Capacitance, uF): Объем запасаемой энергии. Для FPV: 100uF - 1000uF. Большая емкость = лучше фильтрация, но больше размер/вес.
2. Рабочее напряжение (Voltage Rating, V): Макс. допустимое напряжение. Должно быть выше возможных скачков!
   • 3S: 16V+
   • 4S: 25V+
   • 5S/6S: 35V+
   • 8S: 50V+
   • 12S: 63V+

   Использование конденсатора с меньшим напряжением сокращает срок службы и ухудшает работу. Лучше взять с запасом.

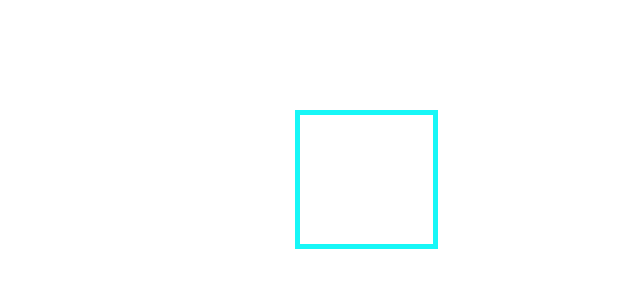

3. Только ESR (Equivalent Series Resistance, Om): Внутреннее сопротивление. Чем ниже ESR — тем лучше фильтрация. Выбирайте конденсаторы с пометкой "Low ESR".

Чаще всего на дроны устанавливают электролитические конденсаторы (алюминиевый цилиндр с двумя выводами "+" и "-").

Где установить конденсатор в FPV дроне?

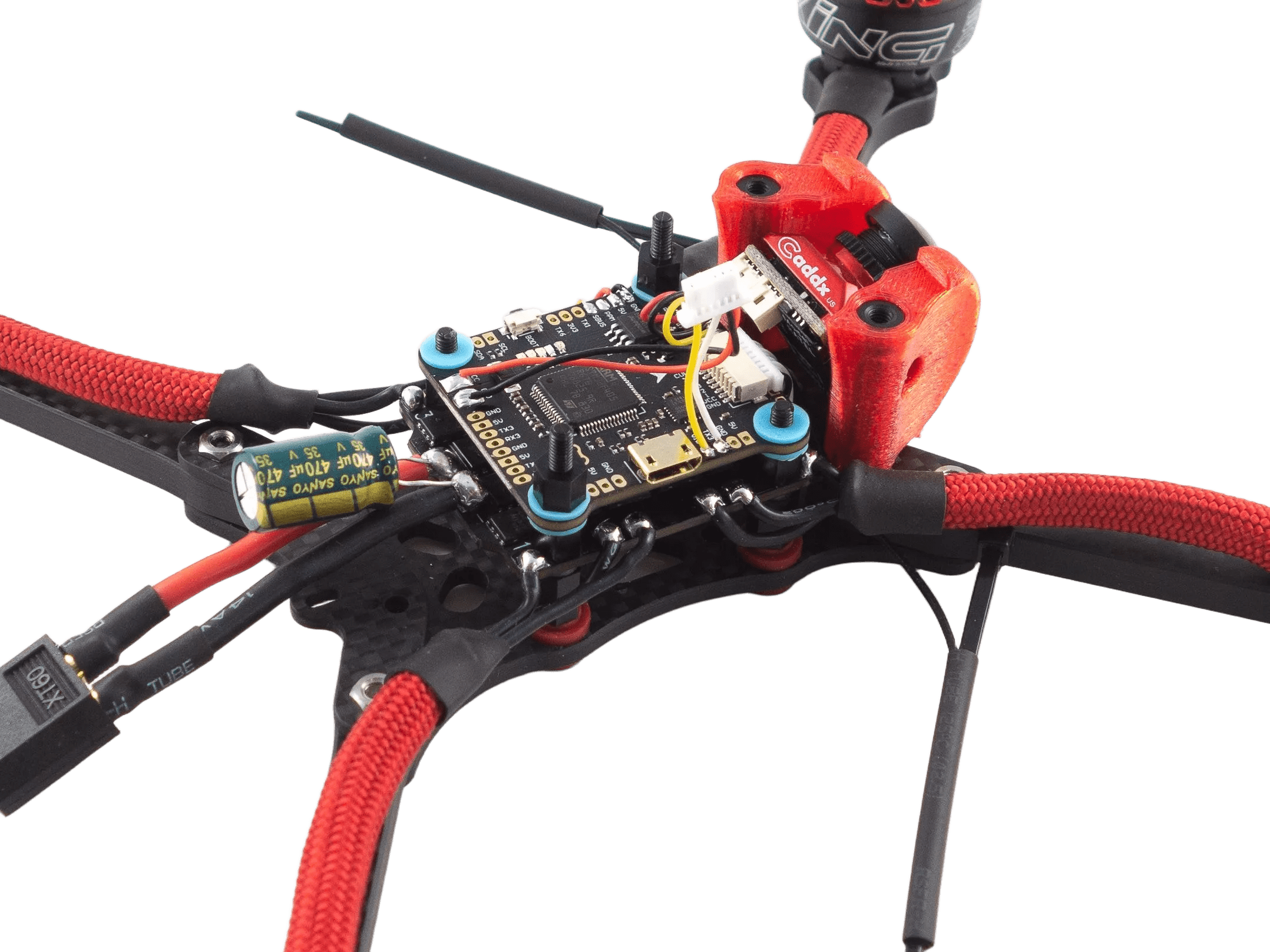

Конденсатор устанавливается в систему питания: на силовые провода или непосредственно на контакты питания ESC. Ключевой принцип: максимально близко к MOSFET-транзисторам в ESC (электрически). Для 4-в-1 ESC — обычно контакты питания на самой плате ESC.

Если не хватает места:

1. Укоротите выводы конденсатора.
2. Припаяйте гибкие силиконовые провода для переноса конденсатора в другое место в раме.
3. Держите провода как можно короче (минимизация сопротивления).
4. Используйте провода достаточного сечения (например, для 6S 5" дрона: 20AWG или 18AWG).



Крайне важно соблюдать полярность!

• Длинный вывод = Анод (+)
• Короткий вывод = Катод (-)
• На корпусе полоса/маркировка указывает Катод (-).
• Ошибка полярности приведет к отказу или взрыву конденсатора!

Номинальная емкость = 4700uF
Рабочее напряжение = 25V

Паяйте конденсатор к контактам питания ESC или XT60: Минус к минусу, Плюс к плюсу.

Фильтрация питания гироскопа

Если установка основного конденсатора на XT60/ESC не устранила проблемы (вибрации, нагрев моторов), рассмотрите установку маленького конденсатора непосредственно на питание гироскопа. Это эффективнее подавит помехи именно в его цепи питания.

Рекомендуется только опытным пользователям! Требует поиска точки пайки и навыков. Пробуйте этот метод в последнюю очередь.

Установка конденсатора на 3.3В

Гироскоп питается от стабилизатора 3.3В (LDO). Припаяйте конденсатор между контактом 3.3V гироскопа/стабилизатора и землей (GND).

Рекомендуемые: Танталовые конденсаторы 4V 220uF, 330uF или 470uF

Фильтрация на линии 3.3В должна быть максимально близко к гироскопу.

Линия 3.3V редко общая с MCU и приемником. Если доступна внешняя контактная площадка 3.3V — можно паять туда. Отсутствие отдельного стабилизатора для гироскопа — не лучшая конструкция FC, но упрощает установку конденсатора.

Установка конденсатора на 5В

Стабилизатор 3.3V для гироскопа питается от 5V. Фильтрация 5V также подавит помехи для гироскопа, хотя и менее эффективно, чем на 3.3V. Попробуйте, если доступ к 5V проще.

Рекомендуемые: Танталовые конденсаторы 6V 220uF, 330uF или 470uF

Конденсатор сильно нагревается (или взорвался)

Возможные причины:

1. Слишком малая емкость (e.g., 680uF вместо нужных 1000uF).
2. Слишком высокие скачки напряжения (Требуется конденсатор с более высоким рабочим напряжением. e.g., Для 6S заменить 35V на 50V).

Можно ли установить несколько конденсаторов параллельно?

Короткий ответ: Да.

Устанавливая параллельно конденсаторы мы увеличиваем суммарную емкость. Устанавливайте однотипные конденсаторы расчитанные на одинаковое напряжение.

Изнашиваются ли конденсаторы?

Короткий ответ: Да.

Электролитические конденсаторы имеют ограниченный срок службы. Высокие температура и напряжение ускоряют износ. Признаки износа:

• Вздутие корпуса
• Течь электролита
• Снижение емкости

Это приводит к нестабильности питания и росту помех. Рекомендуется периодически проверять и заменять конденсаторы, даже если они выглядят нормально.

Проверка емкости: Требуется мультиметр с функцией измерения емкости. Конденсатор необходимо выпаять, так как на плате он подключен параллельно с другими. Если уж выпаиваете — проще заменить.



Результаты тестирования ESR

(ESR измерялось на частоте 100 кГц. Чем меньше значение — тем лучше)

330uF

25V

Бренд	Серия	Размер (D X L)	Импеданс (Om)
Panasonic	FM	10×16	0.026
Elna	RJF	10×16	0.028
Vishay	160 RLA	16×25	0.029
Panasonic	FR	8×20	0.03
Samwha	MZ	10×16	0.038
Panasonic	FR	8×15	0.041
Nippon	KZE	8×20	0.041
Panasonic	FR	10×12.5	0.043
United Chemi-Con (UCC)	KZH	10×12.5	0.045
Nippon	KZH	10×12.5	0.045
Samwha	ML	10×12.5	0.055
Samwha	MK	10×20	0.06
Samwha	MK	10×16	0.065
Panasonic	TP	8×20	0.067
Panasonic	FC	10×16	0.068
Nichicon	PW	10×16	0.068
Panasonic	TP	10×17	0.13
Elna	RJ4	10×12.5	0.57



35V

Brand	Series	Size (D X L)	Impendance (Ω/100 kHz)
Panasonic	FM	10×20	0.019
Elna	RJF	10×20	0.02
Nippon	KZE	10×20	0.023
Samwha	MZ	10×20	0.027
Panasonic	FR	10×20	0.028
Panasonic	FR	10×16	0.028
Panasonic	FR	8×20	0.03
Nichicon	UHW	10×16	0.03
Nippon	KZH	10×16	0.032
United Chemi-Con (UCC)	KZH	10×16	0.032
Vishay	160 RLA	18×20	0.035
Panasonic	TP	12.5×20	0.038
Samwha	ML	8×20	0.038
Samwha	ML	10×16	0.041
Samwha	MK	10×20	0.05
Panasonic	FC	10×20	0.052
Nichicon	PW	10×20	0.052
Samwha	MK	8×20	0.088
Elna	RJ4	10×16	0.5



470uF

25V

Brand	Series	Size (D X L)	Impendance (Ω/100 kHz)
Panasonic	FM	10×16	0.026
Elna	RJF	10×16	0.028
Vishay	160 RLA	16×25	0.029
Panasonic	FR	8×20	0.03
Samwha	MZ	10×16	0.038
Panasonic	FR	8×15	0.041
Nippon	KZE	8×20	0.041
Panasonic	FR	10×12.5	0.043
United Chemi-Con (UCC)	KZH	10×12.5	0.045
Nippon	KZH	10×12.5	0.045
Samwha	ML	10×12.5	0.055
Samwha	MK	10×20	0.06
Samwha	MK	10×16	0.065
Panasonic	TP	8×20	0.067
Panasonic	FC	10×16	0.068
Nichicon	PW	10×16	0.068
Panasonic	TP	10×17	0.13
Elna	RJ4	10×12.5	0.57

35V

Brand	Series	Size (D X L)	Impendance (Ω/100 kHz)
Panasonic	FM	10×20	0.019
Elna	RJF	10×20	0.02
Nippon	KZE	10×20	0.023
Samwha	MZ	10×20	0.027
Panasonic	FR	10×20	0.028
Panasonic	FR	10×16	0.028
Panasonic	FR	8×20	0.03
Nichicon	UHW	10×16	0.03
Nippon	KZH	10×16	0.032
United Chemi-Con (UCC)	KZH	10×16	0.032
Vishay	160 RLA	18×20	0.035
Panasonic	TP	12.5×20	0.038
Samwha	ML	8×20	0.038
Samwha	ML	10×16	0.041
Samwha	MK	10×20	0.05
Panasonic	FC	10×20	0.052
Nichicon	PW	10×20	0.052
Samwha	MK	8×20	0.088
Elna	RJ4	10×16	0.5

1000uF

25V

Brand	Series	Size (D X L)	Impendance (Ω/100 kHz)
Elna	RJF	12.5×20	0.017
Panasonic	FR	10×25	0.018
United Chemi-Con (UCC)	KZH	10×25	0.018
Nippon	KZH	10×25	0.018
Panasonic	FR	10×20	0.02
Nichicon	UHW	10×20	0.02
Nippon	KZE	12.5×20	0.021
Samwha	MZ	12.5×21	0.025
Vishay	160 RLA	16×31	0.027
Samwha	ML	10×20	0.033
Vishay	136 RVI	12.5×25	0.034
Panasonic	FC	10×30	0.035
Panasonic	FC	12.5×20	0.038
Nichicon	PW	12.5×20	0.038
Panasonic	FC	16×15	0.043
Samwha	MK	10×25	0.045
Samwha	MK	10×20	0.05
Elna	RJ4	10×20	0.27

35V

Brand	Series	Size (D X L)	Impendance (Ω/100 kHz)
Panasonic	FM	12×25	0.015
Elna	RJF	12.5×25	0.015
Nichicon	UHW	12.5×20	0.017
United Chemi-Con (UCC)	KZH	12.5×20	0.017
Nippon	KZH	12.5×20	0.017
Panasonic	FM	12.5×20	0.018
Nippon	KZE	12.5×25	0.018
Samwha	MZ	12.5×25	0.022
Vishay	160 RLA	18×35	0.024
Samwha	ML	12.5×20	0.026
Panasonic	FC	16×20	0.029
Samwha	MK	12.5×25	0.029
Panasonic	FC	12.5×25	0.03
Nichicon	PW	12.5×25	0.03
Samwha	MK	12.5×20	0.043
Elna	RJ4	12.5×20	0.23

Примечания к таблицам ESR:

• Серии Panasonic EB, EE, HD, NHG, GA, M, SU, KA, KS — НЕ Low ESR.
• Серии Samwha SD, BH, RD — НЕ Low ESR; WL, WF — средние.
• UCC серия KZM сопоставима с KZH.
• У Vishay много Low ESR конденсаторов, но они очень большие.
• Low ESR конденсаторы Rubycon имеют емкость только до 220uF — не показаны.
• Серии Elna RJ3 и RJ4 сопоставимы.
