MSP (MOTOR SERIAL PROTOCOL) в Betaflight: Объяснение
MSP (Motor Serial Protocol) - это протокол последовательной связи, используемый в Betaflight (и других прошивках для полетных контроллеров) для обмена данными между контроллером полета (FC) и другими устройствами, такими как:
- Компьютер через USB: Это наиболее распространенное использование MSP, позволяющее вам подключаться к Betaflight Configurator для настройки параметров, просмотра телеметрии и прошивки.
- Полетный контроллер и OSD (On-Screen Display): MSP может использоваться для передачи данных телеметрии с FC на OSD для отображения информации (например, напряжения аккумулятора, высоты, скорости) на экране FPV.
- Полетный контроллер и другие устройства: В принципе, MSP можно использовать для связи с любым устройством, которое поддерживает последовательную связь, например, GPS-модули, Bluetooth-модули и т. д.
Основные функции MSP:
- Конфигурация: Позволяет изменять параметры и настройки контроллера полета через Betaflight Configurator.
- Телеметрия: Передает данные о состоянии дрона (напряжение, ток, углы, высота, GPS координаты и т. д.) на внешние устройства.
- Управление: Может использоваться для управления определенными функциями дрона (например, управление светодиодами, включение/выключение VTX и т. д.).
- Прошивка: Используется для обновления прошивки контроллера полета.
Как работает MSP:
MSP работает путем отправки и приема пакетов данных по последовательному порту (UART). Каждый пакет состоит из заголовка, командного кода, данных (если необходимо) и контрольной суммы для проверки целостности данных.
Различные типы MSP:
Существует несколько версий протокола MSP, каждая из которых добавляет новые функции и возможности:
- MSP v1: Оригинальная версия MSP.
- MSP v2: Расширенная версия MSP, добавляющая новые команды и возможности, улучшающая производительность и уменьшающая нагрузку на процессор. Рекомендуется использовать, если поддерживается.
- MSP DisplayPort: Оптимизирован для высокоскоростной передачи данных на OSD, особенно для векторной графики.

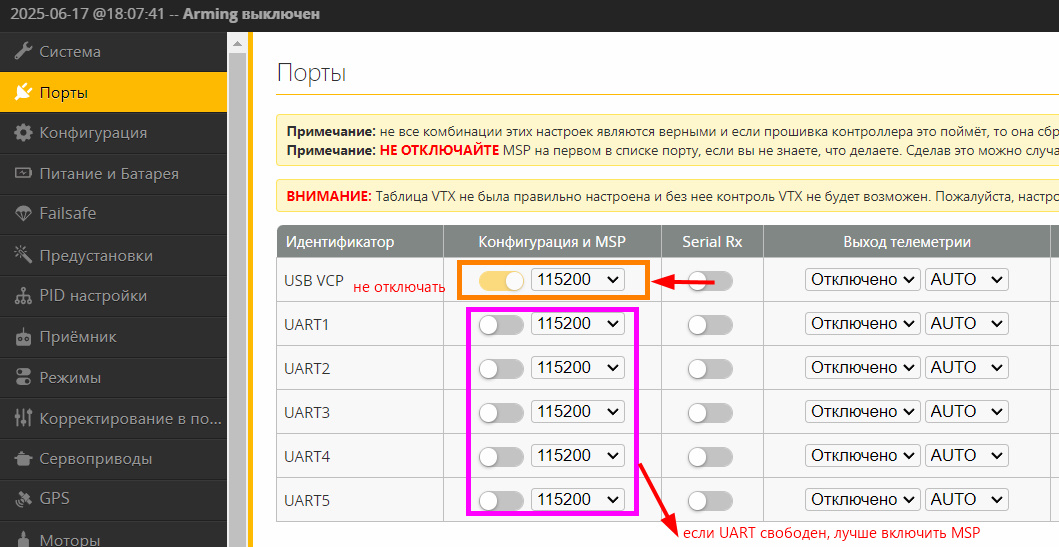

Настройка MSP в Betaflight:
В Betaflight Configurator необходимо настроить, какие UART (последовательные порты) будут использовать протокол MSP, и для каких целей. Это делается на вкладке "Ports".
- USB VCP: Обычно настраивается для связи с компьютером через USB. Назначается протокол MSP.
- UARTx: Другие UART можно настроить для связи с OSD, GPS и другими устройствами. Необходимо выбрать протокол MSP и, в зависимости от устройства, указать его назначение (например, OSD).
Пример настройки MSP для OSD:
- Предположим, что OSD подключен к UART3 на вашем контроллере полета.
- В Betaflight Configurator перейдите на вкладку "Ports".
- Найдите строку для UART3.
- В столбце "Peripherals" выберите "OSD (MSP)" из выпадающего списка.
- Сохраните и перезагрузите конфигурацию.
Важные замечания:
- Убедитесь, что скорость передачи данных (baud rate) настроена правильно для каждого устройства. Несоответствие скорости передачи может привести к неправильной работе или отсутствию связи.
- Некоторые устройства могут требовать определенной конфигурации MSP. Обратитесь к документации устройства для получения подробных инструкций.
- MSP занимает ресурсы процессора контроллера полета. Чрезмерное использование MSP может привести к снижению производительности.
В заключение:
MSP - это важный протокол в Betaflight, позволяющий обмениваться данными между контроллером полета и другими устройствами. Правильная настройка MSP необходима для использования Betaflight Configurator, просмотра телеметрии на OSD и подключения других периферийных устройств.
