Переднее Горизонтальное Оперение самолета. ПГО.

1. Переднее Горизонтальное Оперение (ПГО)

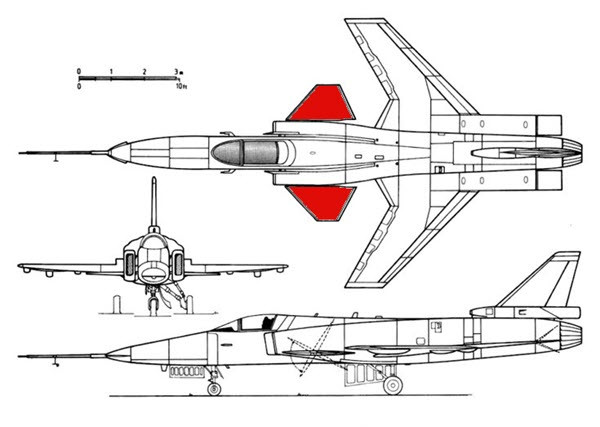

• Что это такое?  Переднее горизонтальное оперение (ПГО) – это горизонтальные плоскости (крылья), расположенные впереди основного крыла самолета.  Они могут быть неподвижными (фиксированными) или управляемыми (используются как элевоны, то есть выполняют функции элеронов и руля высоты).
• Зачем оно нужно? (Функции ПГО):

    * Улучшение маневренности и управляемости:  ПГО часто используется на самолетах, где требуется высокая маневренность, например, на истребителях.  Оно позволяет более эффективно управлять самолетом по тангажу (подъем-снижение носа), особенно на больших углах атаки.
    * Повышение подъемной силы:   Правильно спроектированное ПГО может создавать дополнительную подъемную силу, что позволяет самолету летать на меньших скоростях и с большей полезной нагрузкой.
    * Улучшение балансировки самолета:  ПГО может использоваться для компенсации моментов, создаваемых другими частями самолета, такими как крыло или двигатели.  Это позволяет сделать самолет более устойчивым и легким в управлении.
    * Улучшение характеристик сваливания:   ПГО может задерживать или предотвращать сваливание самолета, что повышает безопасность полетов.  Оно создает аэродинамический момент, который опускает нос самолета при приближении к критическому углу атаки.
    * Снижение лобового сопротивления (иногда):  В некоторых конфигурациях ПГО может снижать индуктивное сопротивление основного крыла, повышая аэродинамическую эффективность.

* Типы ПГО:

    * Неподвижное ПГО (фиксированное):   Простейший тип, используется для статической балансировки и улучшения устойчивости.
    * Управляемое ПГО (элевоны):   Самый распространенный тип на современных истребителях, обеспечивает высокую маневренность.  Они могут отклоняться вверх и вниз, выполняя функции руля высоты и элеронов.
    * Свободно-несущее ПГО:   Крепится непосредственно к фюзеляжу.
    * Поддерживаемое ПГО:   Крепится к фюзеляжу и поддерживается стойками.

• Преимущества ПГО:

    * Высокая маневренность.
    * Улучшенная устойчивость на больших углах атаки.
    * Возможность улучшения взлетно-посадочных характеристик.
    * Потенциальное снижение лобового сопротивления.

• Недостатки ПГО:

    * Усложнение конструкции и увеличение веса самолета.
    * Необходимость более сложной системы управления.
    * Потенциальное увеличение стоимости разработки и производства.
    * Возможное ухудшение характеристик дальности полета (из-за увеличения веса и сопротивления).

• Примеры самолетов с ПГО:

    * Су-30 (и его модификации):  Российский многоцелевой истребитель.
    * Су-33:  Палубный истребитель.
    * Су-35:  Многоцелевой истребитель поколения 4++.
    * МиГ-1.44 (не пошел в серию):  Российский прототип истребителя пятого поколения.
    * Еврофайтер Тайфун:  Европейский многоцелевой истребитель.
    * Сааб JAS 39 Gripen:  Шведский многоцелевой истребитель.
    * X-29:  Американский экспериментальный самолет с обратной стреловидностью крыла и ПГО.
    * Ряд сельскохозяйственных самолетов:  Для улучшения взлетно-посадочных характеристик и маневренности на малых высотах.

1. Подробная аэродинамика ПГО:

• Создание момента тангажа:  Основная функция ПГО - это создание момента тангажа, который управляет углом наклона самолета (вверх-вниз). Управляемое ПГО, отклоняясь вверх или вниз, создает силу, которая либо поднимает нос самолета, либо опускает его.  Это позволяет пилоту быстро и точно изменять угол атаки самолета.
• Статическая и динамическая устойчивость:
  • Статическая устойчивость:   Самолет с ПГО должен быть статически устойчивым, то есть при небольшом отклонении от равновесия он должен возвращаться к исходному положению. ПГО помогает в этом, создавая момент, который компенсирует возмущения.
  • Динамическая устойчивость:   Самолет с ПГО должен быть динамически устойчивым, то есть колебания вокруг положения равновесия должны затухать со временем.  Правильно спроектированное ПГО способствует более быстрому затуханию колебаний.

* Влияние на поток воздуха вокруг крыла:  ПГО может оказывать существенное влияние на поток воздуха, обтекающий основное крыло.
    * Предотвращение срыва потока:  ПГО может направлять поток воздуха таким образом, чтобы он более плавно обтекал крыло, предотвращая срыв потока на больших углах атаки.  Это особенно важно для истребителей, которые должны быть способны маневрировать при больших перегрузках.
    * Увеличение подъемной силы:  В некоторых конфигурациях ПГО может увеличивать подъемную силу крыла, создавая область повышенного давления перед крылом.

* Связь с системой управления полетом (СУП):   На современных самолетах с ПГО СУП играет критическую роль.  Она постоянно контролирует положение самолета, углы атаки, скорость и другие параметры, и вносит корректировки в работу ПГО для обеспечения оптимальной управляемости и устойчивости.  Без СУП управление самолетом с ПГО было бы крайне сложным и нестабильным.

2. Конструктивные особенности ПГО:

* Материалы:   ПГО обычно изготавливается из легких и прочных материалов, таких как алюминиевые сплавы, титановые сплавы или композитные материалы (углеволокно, кевлар).  Выбор материала зависит от конкретных требований к прочности, весу и температурной стойкости.

* Форма и размеры:   Форма и размеры ПГО тщательно рассчитываются с учетом аэродинамических характеристик самолета, его назначения и требуемых летных характеристик.  ПГО может иметь различную стреловидность, удлинение и профиль.

* Углы установки:  Углы установки ПГО (угол между хордой ПГО и продольной осью самолета) также играют важную роль.  Они могут быть фиксированными или регулируемыми в полете.

* Механизмы управления:   Управляемое ПГО оснащается механизмами управления, которые позволяют пилоту (или СУП) изменять угол отклонения плоскостей.  Эти механизмы могут быть гидравлическими, электрическими или электрогидравлическими.

* Система защиты от обледенения:   На самолетах, эксплуатирующихся в условиях обледенения, ПГО может оснащаться системой защиты от обледенения, которая предотвращает образование льда на поверхности оперения.

3. Различия в применении ПГО на разных типах самолетов:

* Истребители:  На истребителях ПГО используется для повышения маневренности и управляемости, особенно на больших углах атаки.  Оно позволяет самолету быстро изменять направление полета и выполнять сложные маневры.

* Пассажирские самолеты:  На пассажирских самолетах ПГО используется реже.  Однако, некоторые производители рассматривают возможность использования ПГО для улучшения взлетно-посадочных характеристик и снижения уровня шума.

* Транспортные самолеты:  На транспортных самолетах ПГО может использоваться для улучшения устойчивости и управляемости, особенно при перевозке тяжелых грузов.

* Экспериментальные самолеты:  На экспериментальных самолетах ПГО часто используется для исследования новых аэродинамических компоновок и технологий.

4. Будущее ПГО:

* Активное управление потоком:   В будущем ПГО может быть интегрировано с системами активного управления потоком, которые используют микро-струи или другие технологии для управления потоком воздуха вокруг оперения.  Это позволит еще больше улучшить управляемость и маневренность самолета.

* Адаптивное ПГО:   Разрабатываются концепции адаптивного ПГО, которое может изменять свою форму и конфигурацию в полете в зависимости от условий полета.  Это позволит оптимизировать аэродинамические характеристики самолета в различных режимах полета.

* Интеграция с другими системами:   ПГО будет все более тесно интегрироваться с другими системами самолета, такими как СУП, навигационная система и система управления вооружением.  Это позволит создать более интеллектуальные и эффективные самолеты.

Дополнительные аспекты, которые стоит учитывать:

* Цена:  Внедрение ПГО удорожает самолет, как в плане разработки, так и в плане производства.
* Обслуживание:  Конструкция и управление ПГО сложнее, чем у обычного оперения, что влечет за собой более сложное и дорогое обслуживание.
* Обучение пилотов:  Пилотам самолетов с ПГО требуется специальное обучение, так как управление таким самолетом имеет свои особенности.

Надеюсь, это более подробное объяснение предоставило вам исчерпывающую информацию о переднем горизонтальном оперении самолета. Если у вас есть какие-либо дополнительные вопросы, не стесняйтесь задавать!
