53. Передающие линии
Передающие линии в радиотехнических станциях
Передающие линии используются для передачи электромагнитной энергии от передатчика к антенне и от антенны к приемнику. Существуют три основных типа передающих линий:
1. Открытая двухпроводная линия
Описание:
- Открытая двухпроводная линия состоит из двух параллельных проводников, обычно из металла, которые расположены на определенной высоте над землей или на опорах.
Применение:
- Используется в станциях для длинных, средних и коротких волн.
Особенности:
- Потери за счет излучения: Открытая двухпроводная линия имеет значительные потери энергии за счет излучения электромагнитных волн в окружающее пространство.
- Простота установки: Легко устанавливается и обслуживается, особенно в условиях, где требуется высокая гибкость в расположении.
2. Закрытая двухпроводная линия (коаксиальный кабель)

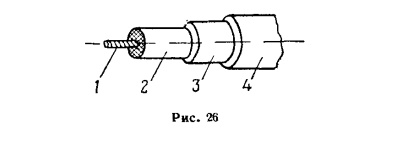

Коаксиальный фидер представляет собой провод \( 1 \), помещенный в диэлектрик \( 2 \). Вторым проводом является металлическая оплетка \( 3 \), защищенная резиновой оболочкой \( 4 \) (рис. 26). Энергия распространяется между центральным проводом и оболочкой, поэтому потери на излучение здесь отсутствуют.
Основные характеристики коаксиального фидера:
1. Конструкция:
- Центральный провод: Проводник, помещенный в диэлектрик.
- Диэлектрик: Изоляционный материал, окружающий центральный провод.
- Металлическая оплетка: Внешний защитный экран, окружающий диэлектрик.
- Резиновая оболочка: Защитный слой, окружающий металлическую оплетку.
2. Распространение энергии:
- Энергия распространяется между центральным проводом и металлической оплеткой, что исключает потери на излучение.
3. Применение:
- Коаксиальные фидеры применяются для передачи энергии на длине волны более 10 см.
Преимущества коаксиального фидера:
1. Низкие потери:
- Отсутствие потерь на излучение, что обеспечивает высокую эффективность передачи энергии.
2. Высокая защита от помех:
- Эффективная защита от внешних электромагнитных помех благодаря металлической оплетке.
3. Гибкость:
- Возможность изготовления гибких и удобных для установки кабелей.
Применение:
- Коаксиальные фидеры широко используются в различных радиотехнических устройствах, включая телевизоры, спутниковые системы, радиолокационные системы и другие устройства, работающие на частотах с длиной волны более 10 см.
3 Волноводы

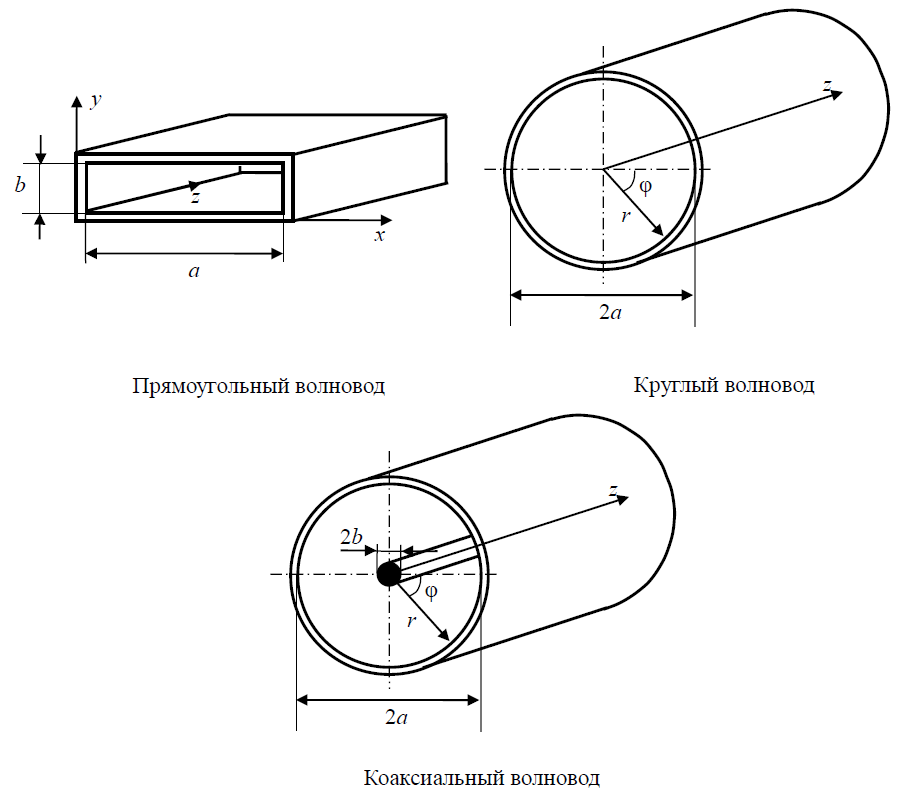

Волноводы представляют собой полые металлические трубы преимущественно прямоугольного или круглого сечения. Для уменьшения потерь при передаче энергии внутренняя поверхность волноводов покрывается серебром или золотом.
Основные характеристики волноводов:
1. Конструкция:
- Полые металлические трубы: Волноводы имеют полую структуру, что позволяет электромагнитным волнам распространяться внутри них.
- Покрытие: Внутренняя поверхность волноводов покрывается серебром или золотом для уменьшения потерь на излучение и отражение.
2. Распространение энергии:
- Электромагнитные волны распространяются внутри волноводов, что исключает потери на излучение в окружающее пространство.
3. Применение:
- Волноводы применяются для передачи электромагнитной энергии на частотах с длиной волны короче 10 см.
Преимущества волноводов:
1. Низкие потери:
- Отсутствие потерь на излучение, что обеспечивает высокую эффективность передачи энергии.
2. Высокая направленность:
- Возможность создания волноводов с высокой направленностью излучения, что позволяет сосредоточить энергию в определенных направлениях.
3. Стабильность:
- Высокая стабильность работы в различных условиях эксплуатации.
Применение:
- Волноводы широко используются в радиотехнических устройствах, включая радиолокационные системы, микроволновые печи, спутниковые системы и другие устройства, работающие на частотах с длиной волны короче 10 см.
